Расчет надежности с помощью АСРН

Автоматизированная справочно-информ. система расчета надежности (АСРН) разработана отделом 22 ЦНИИ МО РФ и позволяет рассчитывать надежность модулей 1-го и 2-го уровней без резервирования для режима эксплуатации (только для отечественных ЭРИ) в составе подвижных и неподвижных объектов, а также для режима хранения.

Задачи, решаемые в лаб. работе

1. Научиться проводить расчет надежности (Н) с помощью АСРН.

2. Установить характер и степень

влияния на Н следующих факторов:

-условий эксплуатации (определяются гр.аппаратуры);

-температуры окр. среды;

-вида приемки (определяется коэффициентом приемки);

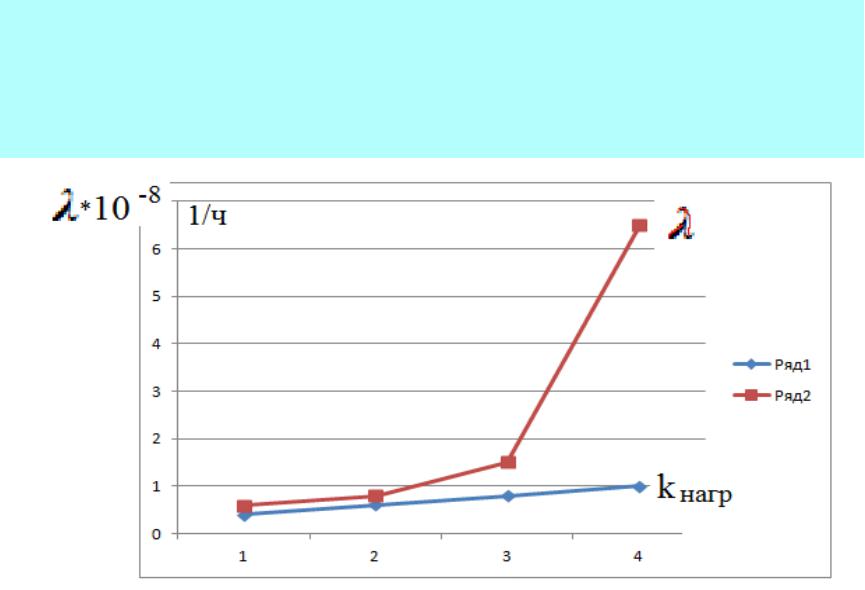

-нагрузки элементов

(определяется коэффициентом режима);

Внешние воздействия влияют на экспл.

интенсивность отказов λэ и учитываются

соответствующим поправочным коэффициентом:

λэ = λб · К,

где λб – базовое значение интенсивн.,

относящееся к стационарной аппаратуре, эксплуатируемой в лаб. условиях

(норм. условия окр. среды t° = 25 ± 10° C, W = 45 ÷ 70 %, Pатм = 860 ÷ 1060 гектоПа)

Уточненный расчет надежности

Проводится на этапе технического проекта, когда принципиальные решения приняты, схема и конструкция разработаны, но еще можно изменять режимы работы отдельных узлов.

Уточнение связано с введением поправочных коэффициента, учитывающего на элементном

уровне условия и режимы работы/

Э б

K p Ki

i 1

Модели надежности, учитывающие нагрузку элементов при внешних и внутренних воздействиях

	n	;
	Э б К р Ki	;
	Э б К р Ki
	i 1

λ б| - базовая интенсивность отказов

группы ЭРИ, приведенная к условиям: номинальная эл. нагрузка при t0 =

250C Кр – коэффициент режима

Коэффициенты Кi , характеризующие

режимы и условия эксплуатации, уровень качества производства и приемки ЭВС (РЭС)

Коэфф. режима КР(Т)	Электр.	нагрузка	и	t0
	окружающей среды (корпуса
	ЭРИ)
	Жесткость контроля качества
Коэфф. приемки КПР	и приемки изделий
Коэфф. приемки КПР	Степень	жесткости	условий
	Степень	жесткости	условий
	эксплуатации
Коэфф. эксплуатации Условия:		эксплуатации		или
КЭ	хранения
Кусл
