Патч-корд, кросс-корд

Патч-корд и кросс-корд – это кабели небольшой длины с обжатыми коннекторами, которые используются для различных целей. Они являются частью сети, построенной с применением кабеля «витая пара» (рис. 34).





Рисунок 34. Патч-корд

Патч-корд, в отличие от кросс-корда, сделан из более мягкого кабеля и применяется для подключения компьютеров и другого сетевого оборудования к сетевым розеткам или непосредственно к портам на активном оборудовании. Длина кабеля согласно существующим стандартам не должна превышать 5 м, однако на практике часто используют кабель длиной до 10 м.

Что касается кросс-корда, то он имеет гораздо меньшую длину (как правило, не более 1 м) и используется в монтажном шкафу для соединения портов кросс-панели с портами на активном оборудовании или соединения активного оборудования между собой.

Коннекторы

• Коннекторы BNC-типа

• Коннектор RJ-45

Когда речь идет о кабеле, используемом для создания проводных вариантов сети, то без коннекторов он не представляет никакой ценности. Именно коннекторы завершают его целостность и позволяют использовать его по назначению – для передачи данных между отправителем и получателем. С помощью коннекторов кабель подключается к нужным разъемам на оборудовании, как активном, так и пассивном.

Тип коннектора описывают существующие сетевые стандарты, и достаточно часто они несовместимы друг с другом. Например, локальные сети с использованием коаксиального кабеля требуют применения коннекторов BNC-типа, с использованием кабеля «витая пара» – коннектора RJ-45, стандарта HomePNA – коннекторов RJ-11 и RJ-45 и т. д.

Коннекторы BNC-типа. Коннекторы BNC-типа (Bayonet Neill Concelman) используются при построении сети на основе коаксиального кабеля. Существует несколько коннекторов BNC-типа, которые различаются свои назначением.

• BNC-коннектор. Применяется для обжима концов коаксиального кабеля (рис. 35).

Рисунок 35. BNC-коннектор



С помощью такого коннектора кабель подключается к сетевой карте, порту на сетевом оборудовании и к другим коннекторам типа BNC, например Т– или I-коннектору.

Существуют и более старые варианты исполнения BNC-коннектора, например накручивающиеся или коннекторы для пайки, однако в силу разных особенностей сегодня они уже не встречаются.

• Т-коннектор. Данный тип коннекторов используется для соединения основной кабельной магистрали с сетевой картой компьютера или другого сетевого оборудования в сети, построенной с применением коаксиального кабеля и топологии «шина».

Внешне Т-коннектор (рис. 36) похож на обычный BNC-коннектор, но имеет отводы для врезки в центральную магистраль.

Рисунок 36. Т-коннектор

Т-коннектор всегда используется в паре с BNC-коннектором (продлевает сегмент кабеля) или терминатором (закрывает сегмент).

• I-коннектор. Этот тип коннектора (рис. 37), который часто называют барел-коннектором, используется в качестве соединителя сегментов кабеля без применения активного оборудования.

Рисунок 37. I-коннектор



Соединение сегментов кабеля бывает необходимо, когда появляется разрыв центральной магистрали либо ее отростка или в случае, когда необходимо удлинить кабель.

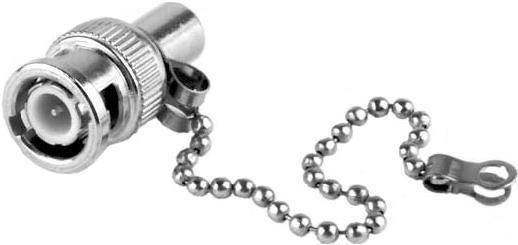

• Терминатор (рис. 38) представляет собой своего рода заглушку, которая необходима для того, чтобы препятствовать появлению отбитого сигнала.

Рисунок 38. Терминатор

Такой коннектор устанавливается на обоих концах магистрали, при этом один из теминаторов обязательно заземляется. Если его не установить, то сигнал, поступая в никуда, может привести не только к задержкам неопределенной длительности, но и к выходу сети из строя.

Коннектор RJ-45. Коннектор RJ-45 используется для обжима кабеля «витая пара», который применяется для создания локальных сетей, например стандарта 100BaseTX.

Внешне этот коннектор похож на RJ-11, используемый для обжима двух– или четырехжильного телефонного кабеля. Однако, в отличие от него, он шире и содержит в два раза больше контактных групп.

Внешний вид коннектора может иметь небольшие различия, касающиеся материала изготовления основы или составных частей коннектора, что зависит от сетевого стандарта, однако это не приводит к изменению габаритов и конструкции. Внешний вид такого коннектора показан на рис. 39

Рисунок 39. Коннектор RJ-45



Особенностью коннектора является его ограниченный срок службы, что связано с особенностями конструкции и материалом, из которого сделан коннектор. Для фиксации коннектора в разъеме используется пластиковый фиксатор, при поломке которого фиксация коннектора в разъеме становится невозможной. Как правило, стандартным сроком службы этого фиксатора является 2000 подключений.

В паре с коннектором RJ-45, как правило, идет специальный защитный колпачок из мягкого материала, например обрезиненного пластика, который надевается на коннектор и часть кабеля, скрывая и защищая тем самым наиболее уязвимое место – место обжима.

Однако его использование не является обязательным, поэтому очень часто, особенно в небольших локальных сетях офисного или домашнего масштаба, в целях экономии денежных средств он не применяется.
