Сети / лекции по сет оборудованию

Обслуживание сетей

ЛВС состоит из трех условных классов устройств:

• компьютеров с установленными в них сетевыми адаптерами и сетевыми ОС;

• сетевых кабелей, к которому также относятся патчи, патч-панели и шкафы или стойки;

•активного сетевого оборудования (как правило, это коммутаторы и/или маршрутизаторы).

Обслуживание сетей

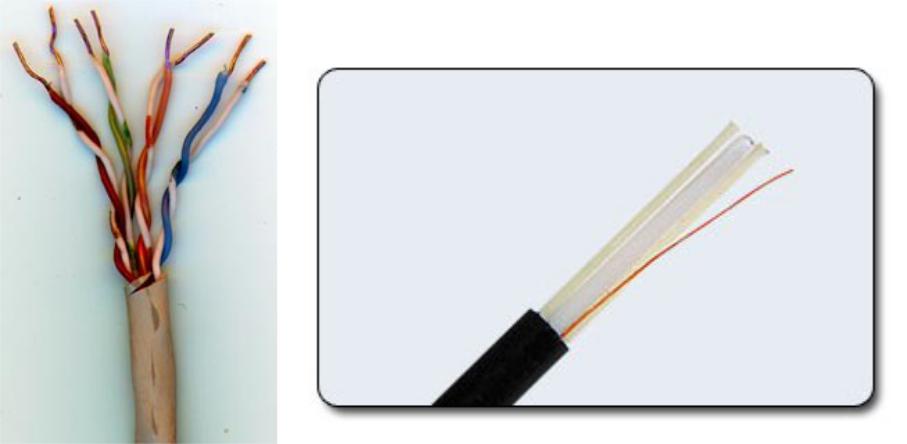

•Современные проводные ЛВС реализуются на базе

витых пар и оптоволоконных кабелей.

сетей

Обслуживание сетей

•Беспроводные ЛВС основаны на технологии Wi-Fi (802.11g)

5

Обслуживание сетей

Основные правила прокладки кабеля:

•Cила натяжения для 4-парных UTP кабелей не более 110 Н;

•Радиусы изгиба не должны быть менее четырех-восьми диаметров для кабелей UTP горизонтальной системы;

•следует избегать излишней нагрузки на кабели, вызываемой их перекручиванием;

•кабели должны использоваться в сочетании с коммутационным оборудованием и патч-кордами той же или более высокой категории рабочих характеристик;

•качество собранной кабельной системы в целом определяется по компоненту линии с наихудшими рабочими характеристиками.

Обслуживание сетей

•Диагностика сети - измерение характеристик и мониторинг показателей работы сети в процессе ее эксплуатации (в частности, измерение числа ошибок передачи данных, степени загрузки ее ресурсов или времени реакции прикладного ПО).

•Тестирование — это процесс активного воздействия на сеть с целью проверки ее работоспособности и определения потенциальных возможностей по передаче сетевого трафика (проверка соответствия состояния кабельной системы требованиям стандартов, выяснение максимальной пропускной способности или оценка времени реакции прикладного ПО при изменении параметров настройки сетевого оборудования или физической сетевой

конфигурации).

Обслуживание сетей

Поиск неисправностей в сети аппаратными средствами.

•приборы для сертификации кабельных систем;

•сетевые анализаторы;

•кабельные сканеры;

•тестеры (мультиметры).

Обслуживание сетей

•Приборы для сертификации кабельных систем - проводят все необходимые тесты (включая определение затухания, отношения сигнал-шум, импеданса, емкости и активного сопротивления).

Обслуживание сетей

•Сетевые анализаторы - это эталонные измерительные инструменты для диагностики и сертификации кабелей и кабельных систем. Сетевые анализаторы содержат высокоточный частотный генератор и узкополосный приемник.
