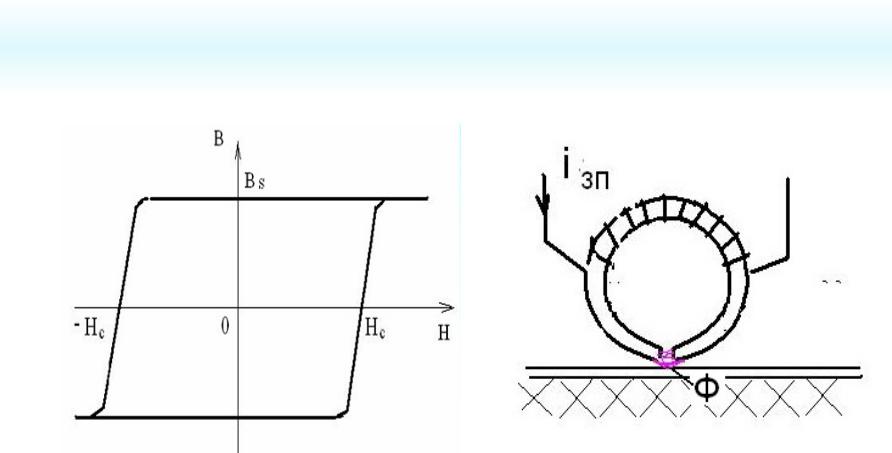

Магнитная запись цифр. информ.
iзп → iзп·w → Ф = B · s
Кодирование с ограниченной длиной отрезка
Способ кодирования 2,7 R L L
•Обладает свойством самосинхронизации при
условии необходимой стабильности скорости носителя (Vмн ≈ const) и частоты синхроимп. от подстраиваемого внешнего генератора
• FСИ = δL · VМН ; |
VМН |
||||||
|
|
|
T |
||||
|
|
|
|
L |
V 2 |
||
|
|
|
|
|
|||
|
Nбит VМН |
|
МН |
||||
T |
|
|
|
||||
|
L |
V 2 |
|
|
|
|
|
|
|
МН |
|
|
|
||

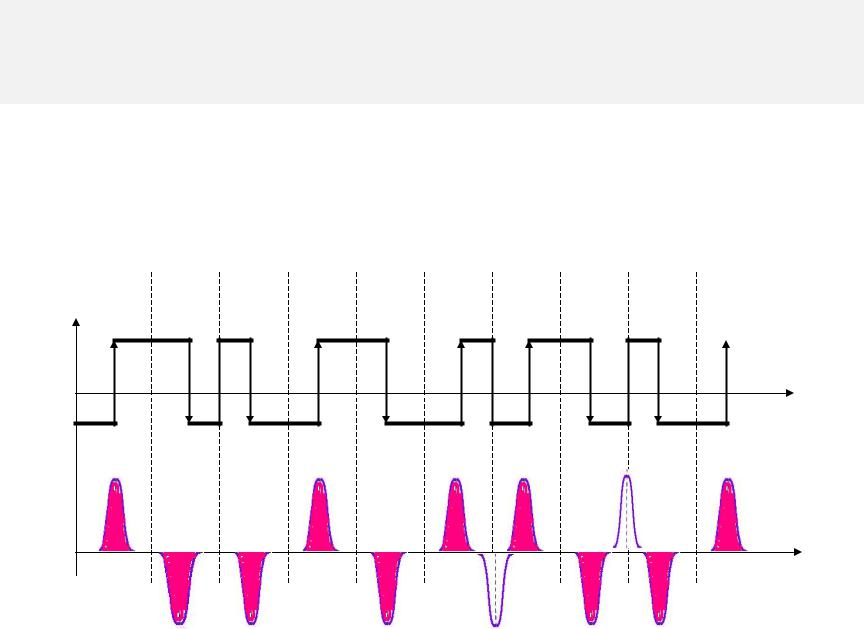

Кодирование передаваемых данных: манчестерский код (Bi Phase)
•направления измен. iзп в середине каждого такта для “1” и “0” противоположны
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
iзп |
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
t, x |
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
t, x |
|
|
|
|
|
|
|
|
|

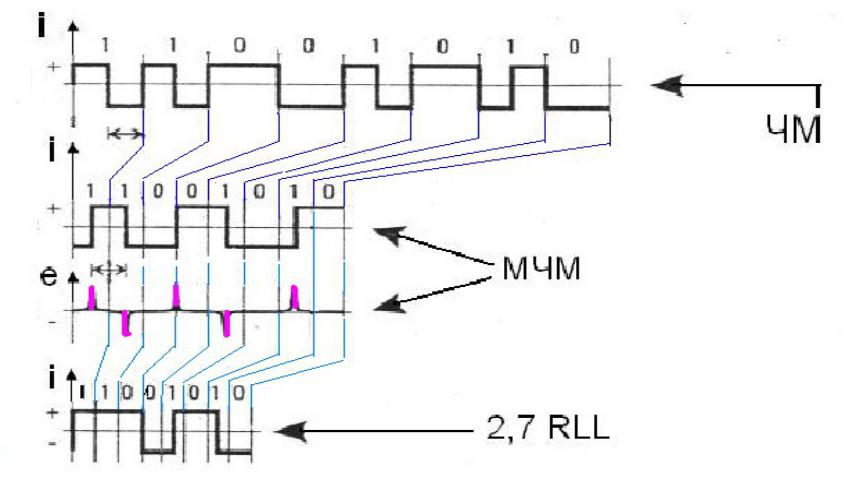

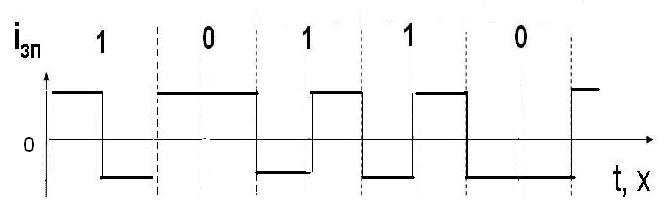

Способ частотной модуляции при записи цифровой информации
Изменение полярности тока записи для каждого бита
Дополнительное изменение полярности при записи “1”
Запись на магнитную карту
|
Биты данных |
|
Бит чет. |
Сим- |
||||
b1 b2 b3 b4 b5 b6 |
b7 |
|
вол |
|||||
1 |
0 |
1 |
0 |
0 |
0 |
1 |
% |
(5h) |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
& |
(6h) |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
' |
(7h) |
1.1.3. Устройства считывания и декодирования с магнитных карт; сопряжение этих у-в с ПК
Cчитыватели/энкодеры магнитных карт
Характерно применение двойного интерфейса:
RS232 и "в разрыв клавиатуры"

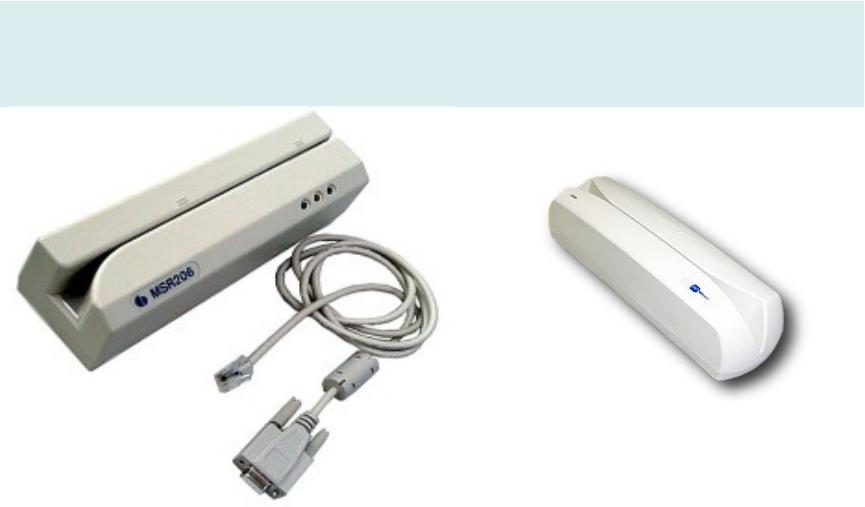

Считыватели/энкодеры магнитных карт; сопряжение этих у-в с ПК
Наличие двойного интерфейса: RS232 и "в разрыв клавиатуры"

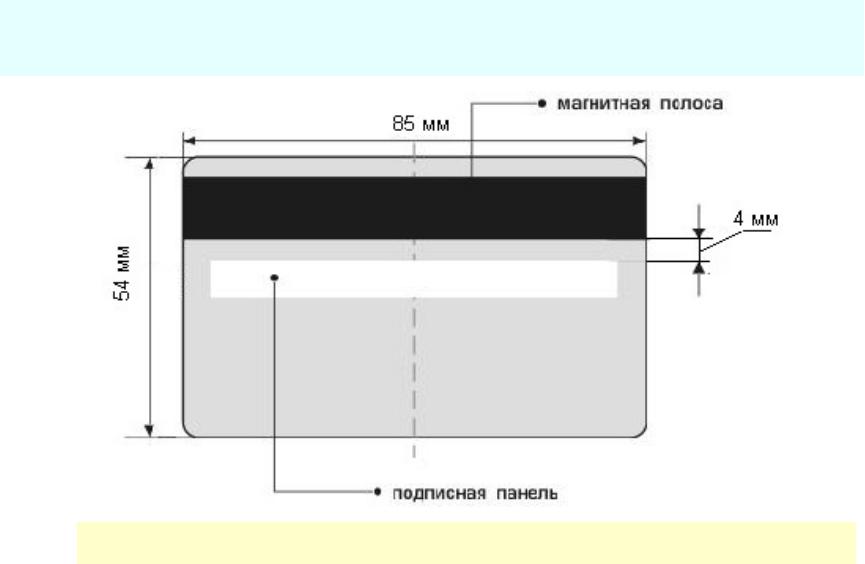

Общий вид магнитной карты
ISO-7810 «идентификационные карты – физические хар-ки»

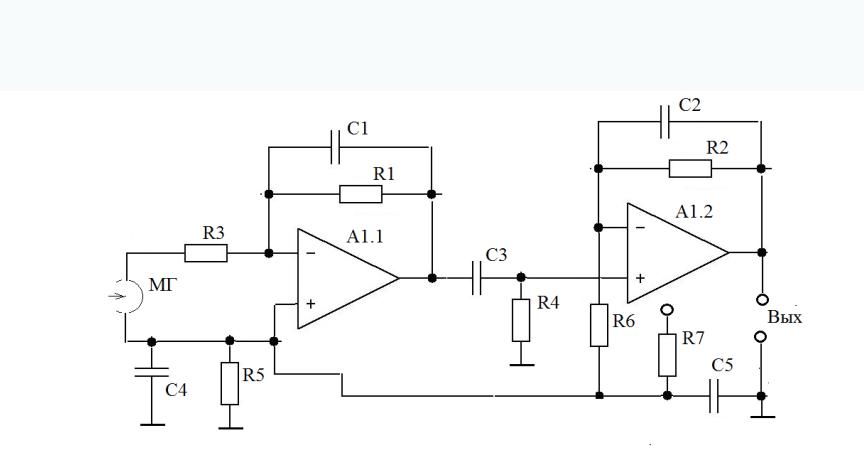

Усилитель сигнала воспроизведения с МГ
А1 – LM358; C1, 2 – 100 пФ; С3 – 0,1 мкФ; С4 – 10 мкФ; С5 – 22мкФ; R1 - 82 кОм; R2,4 - 470 кОм; R3 – 1,5 кОм;
R5, 7 – 1,8 кОм; R6 – 8,2 кОм.
