Потоки информации в режиме
прямого доступа к памяти
Архитектура МП устройств и систем
Архитектура МП – это его логическая организация, определяющая возможности МП по аппаратной или программной реализации заданных функций.
Архитектура отражает:
- структуру МП и МПС, -способы представления и форматы данных,
-набор реализуемых операций, систему команд,
-форматы управляющих слов,
-режимы адресации, то есть способы доступа ко всем элементам структуры,
-реакцию МП на внешние сигналы

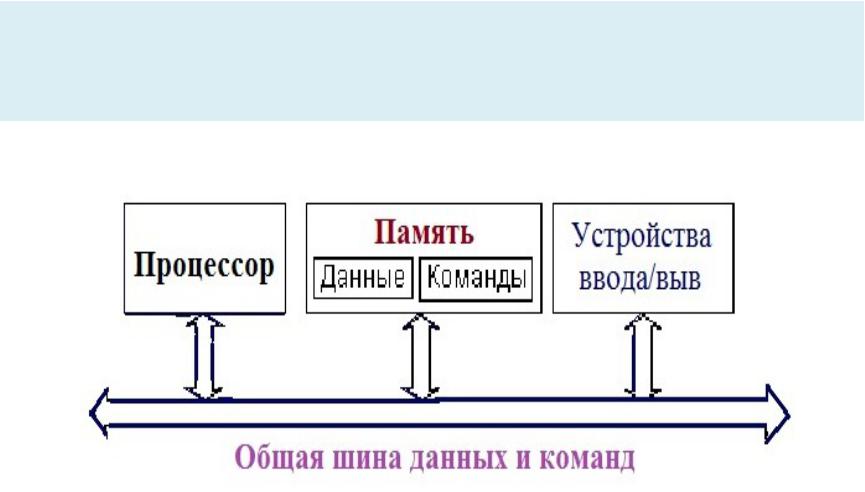

Архитектура с общей шиной данных и команд
(фон-Неймановская)
Архитектура типового микропроцессора
Архитектура с раздельными шинами данных и команд
Важнейшие характеристики МП
• Тактовая частота. Задается генератором тактовых импульсов. На выполнение процессором каждой операции отводится определенное количество тактов. Тактовая частота указывает, сколько элементарных операций выполняет микропроцессор за одну секунду.
• Разрядность. Это - максимальное количество разрядов двоичного числа, над которым одновременно может выполняться машинная операция. Чем больше разрядность процессора, тем больше информации он может обрабатывать в единицу времени и тем больше, при прочих равных условиях, производительность компьютера
Типы МПС (приведены в порядке возрастания вычисл. мощности и универсальности)
•Микроконтроллеры – наиболее простой тип МПС, выполняемые целиком в виде одной микросхемы
•Контроллеры – отдельные модули
•Микрокомпьютеры
•Компьютеры (в част., ПК) –
наиболее мощные с развитыми средствами сопряжения
4.2. Микропрограммное управление
Компьютер условно можно разделить на два основных блока:
операционный и управляющий.
Для реализации любой команды необходимо на соответствующие управляющие входы любого устройства компьютера подать определенным образом распределенную во времени последоват. управляющих сигналов. Часть цифрового вычислительного
устройства, предназначенная для выработки этой последоват., называется устройством
управления.
