4. Микропроцессоры
4.1. Общие сведения. Архитектура МПС
Микропроцессор – микросхема, в составе которой имеется блок управления, арифметическо-логическое устройство, а
также память
МП – это программно управляемое устройство, выполненное в виде одной или неск. БИС, предназначенное для обработки информации и управления процессом обработки.
Микропроцессорное устройство (МПУ) –законченное изделие, выполненное на основе МКП и предназначенное для реализации функций управления, сбора, обработки и передачи данных.
МПУ обладает унифицированными присоединительными характеристиками: интерфейс, ПО, конструкция

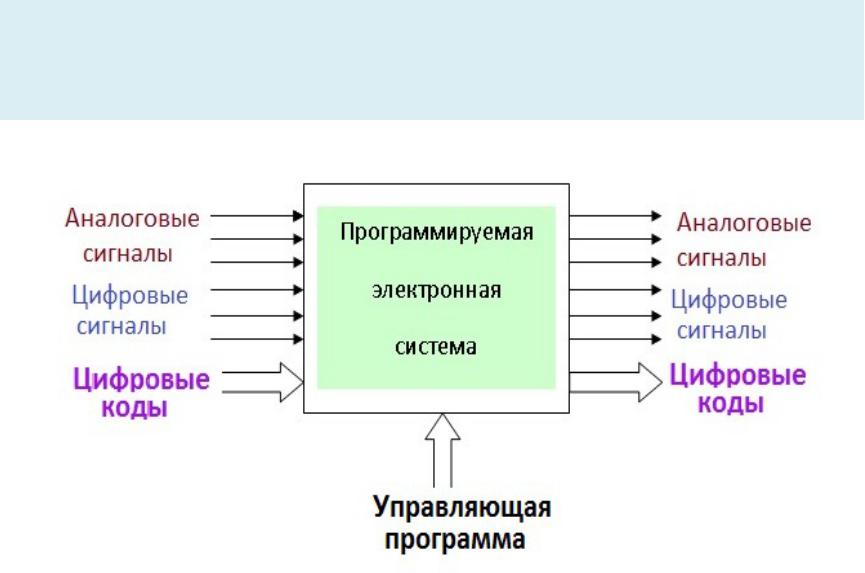

Программируемая (универсальная) электронная система
Ядро микропроцессорной системы (МПС) –
процессор –
последовательно выполняет операции по обработке информации
•арифметические
(сложение,умножение,
…)
•логические (сдвиг, сравнение, маскирование кодов, …)
•временное хранение кодов (во внутренних Рг-х)
•пересылку кодов между узлами МПС
Все команды, выполняемые процессором, образуют
систему команд
Коды команд могут занимать от одного до несколких байт

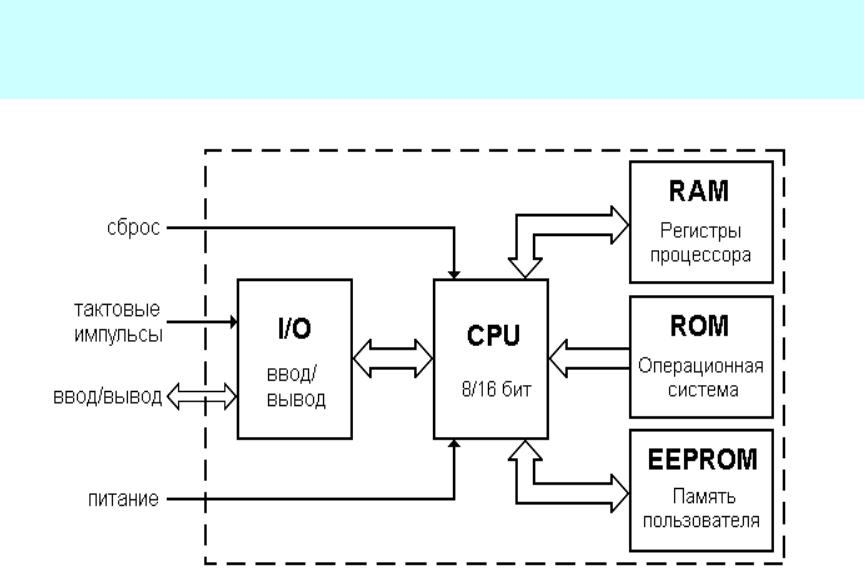

Ядро микропроцессорной системы (МПС) –
процессор –
central processor unit (CPU)

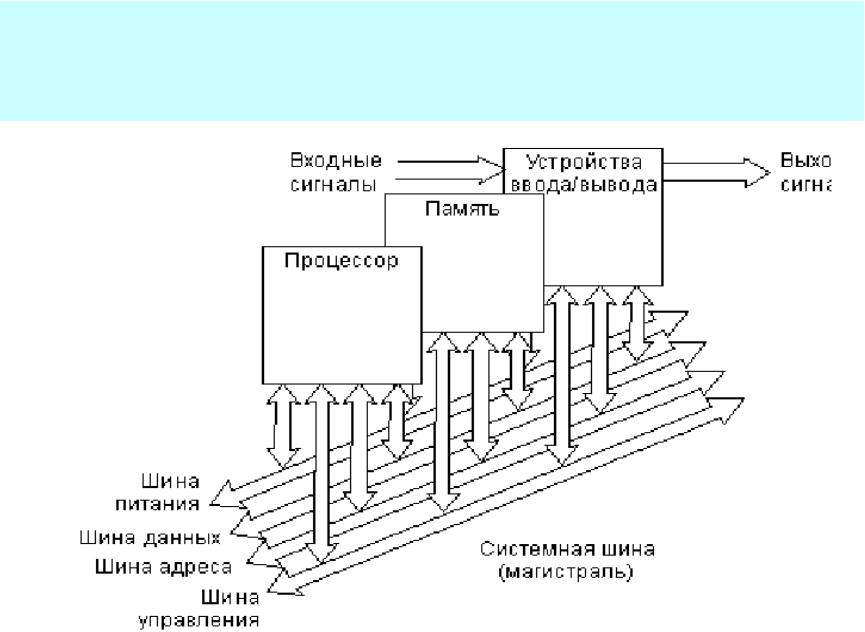

Типичная структура МПС включает в себя три основных типа у-в, объединенных общей системной магистралью
Функции МП
Микропроцессор выполняет следующие основные функции:
1.чтение и дешифрацию команд из основной памяти;
2.чтение данных из основной памяти и регистров адаптеров внешних устройств;
3.прием и обработку запросов и команд от адаптеров на обслуживание внешних устройств;
4.обработку данных и их запись в основную память и регистры адаптеров внешних устройств;
5.выработку управляющих сигналов для всех прочих узлов и блоков компьютера.

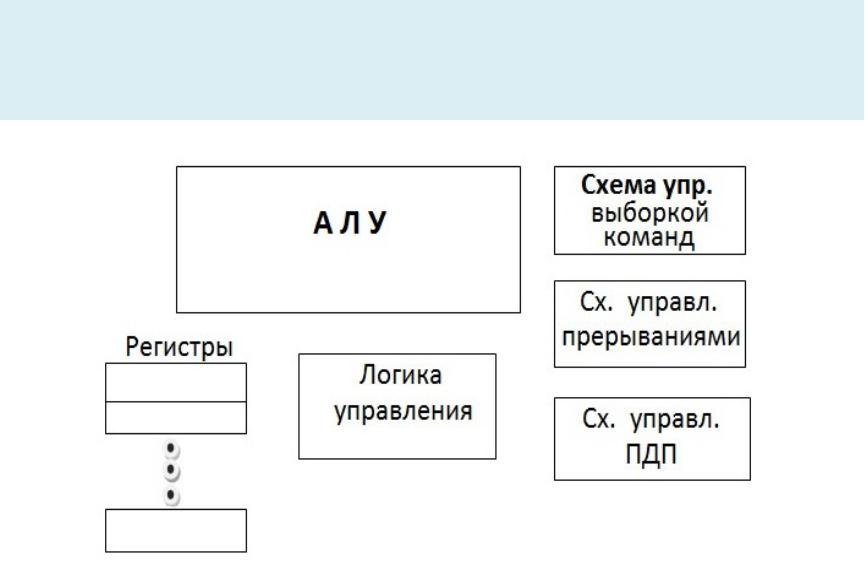

Структура простейшего процессора

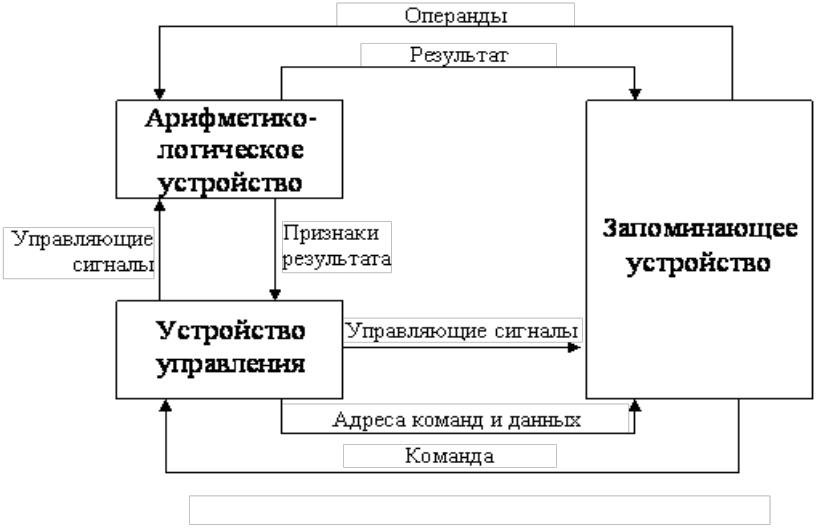

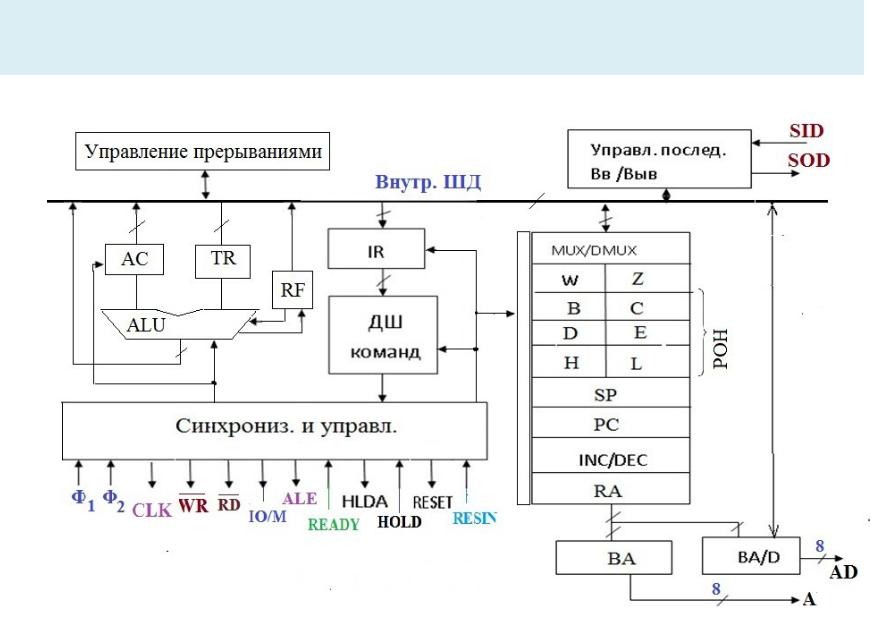

Типовая структура ЦП
1. Арифметико-логическое устройство предназначено для выполнения всех арифметических и логических операций над числовой и символьной информацией.
2. Устройство управления координирует взаимодействие различных частей компьютера.
3. Микропроцессорная память
предназначена для кратковременного хранения, записи и выдачи информации, используемой в вычислениях непосредственно в ближайшие такты работы машины. Микропроцессорная память
строится на регистрах
4. Интерфейсная система микропроцессора
предназначена для связи с другими устройствами компьютера.
