4.Микропроцессоры
4.1.Общие сведения. Шинная структура связей. Режимы работы (программный, с
прерываниями, ПДП). Архитектура МПС

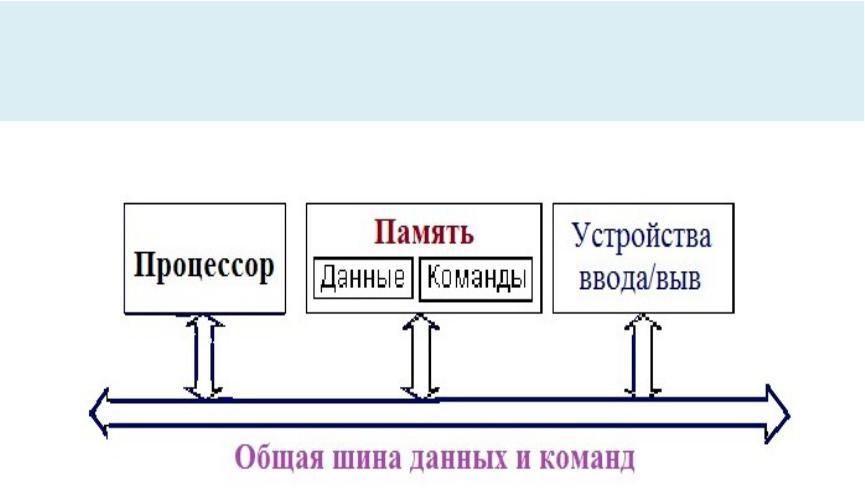

Архитектура с общей шиной данных и команд
(фон-Неймановская)

Архитектура с раздельными шинами данных и команд

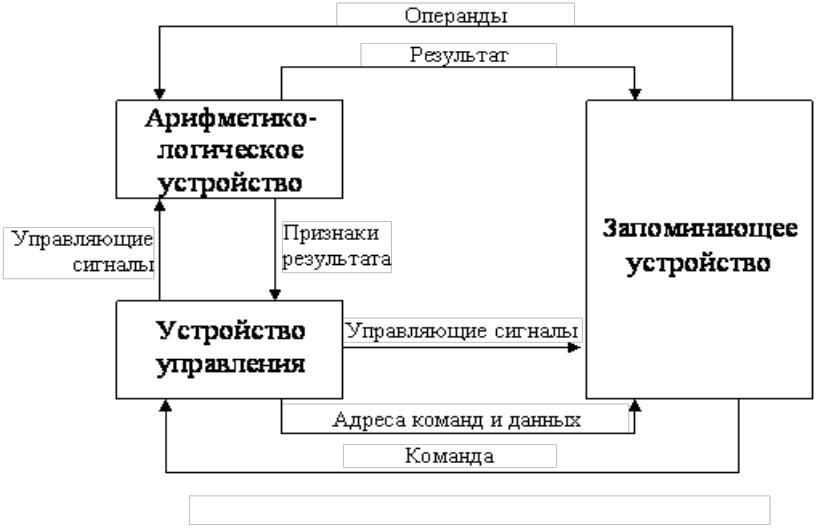

Типовая структура МП-ра

Важнейшие характеристики МП
• Тактовая частота. Задается генератором тактовых импульсов. На выполнение процессором каждой операции отводится определенное количество тактов. Тактовая частота указывает, сколько элементарных операций выполняет микропроцессор за одну секунду.
• Разрядность. Это - максимальное количество разрядов двоичного числа, над которым одновременно может выполняться машинная операция. Чем больше разрядность процессора, тем больше информации он может обрабатывать в единицу времени и тем больше, при прочих равных условиях, производительность компьютера

4.2. Микропрограммное управление
Компьютер условно можно разделить на два основных блока:
операционный и управляющий. Для реализации любой команды
необходимо на соответствующие управляющие входы любого устройства компьютера подать некоторую распред. во времени последовательность управляющих сигналов.
Часть цифрового вычислительного
устройства, предназначенная для выработки этой последоват., называется устройством
управления.

Функции устройства управления
•формирует и подает во все блоки машины в нужные моменты времени определенные управляющие сигналы (импульсы), в соответст. со спецификой выполнения различных операций;
• формирует адреса ячеек памяти, используемых выполняемой операцией, и передает эти адреса в соответствующие блоки компьютера;

Операционную часть можно назвать операционным автоматом (ОА).
Управляющая часть устройства преобразования инф. может рассматриваться как управляющий автомат (УА).
Любое действие, выполняемое в операционном блоке, описывается некоторой микропрограммой и реализуется за один или несколько тактов.

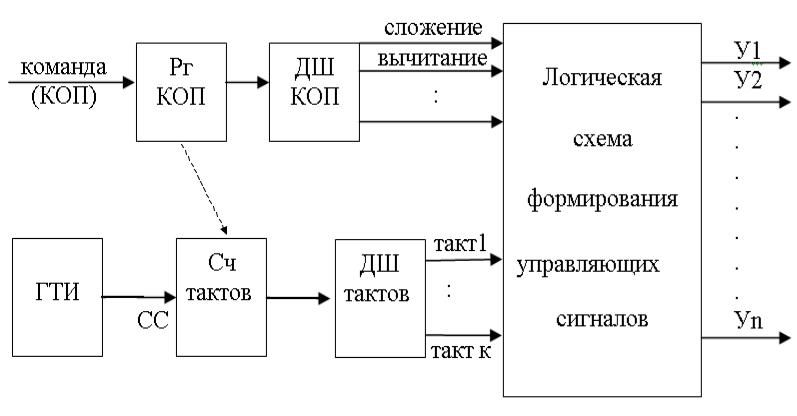

Структура устройства управления с жесткой логикой
ДШ КОП – дешифратор кодов операций; СС - синхросигналы
