Формат данных RS-232C

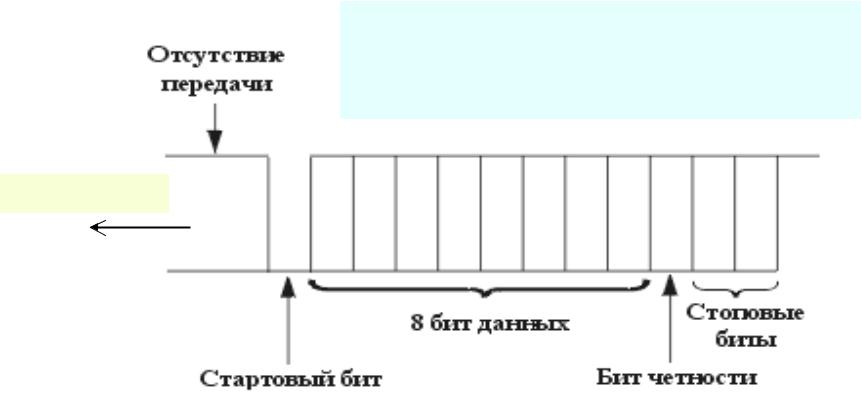

•Данные передаются в инверсном коде (логической “1” соответствует низкий уровень, логическому “0” – высокий уровень)

Последовательный интерфейс для

передачи данных в одну сторону использует одну сигнальную линию

Направление

Универсальный асинхронный приёмопередатчик

(UART,Universal Asynchronous Receiver/Transmitter)

UART - полнодуплексный интерфейс, то есть приемник и передатчик могут работать одновременно, независимо друг от друга

Основные рабочие линии:

-передающая линия – TXD (Transmitted Data);

-принимающая - RXD (Received Data).

Уровни электрических сигналов: от +3 до +12 В соответствует логическому нулю; от -3 до -12 В - логической единице.

Контроллер последовательного асинхронного приема

Контроллер последовательной асинхронной передачи

Контроллер последовательной асинхронной передачи

Пример электрической принципиальной схемы модуля управления процессом магнитной записи
