Способ МФМ (MFM), трехинтервальный
Групповое кодирование: способ 4 / 5
Кодирование с ограниченной длиной отрезка

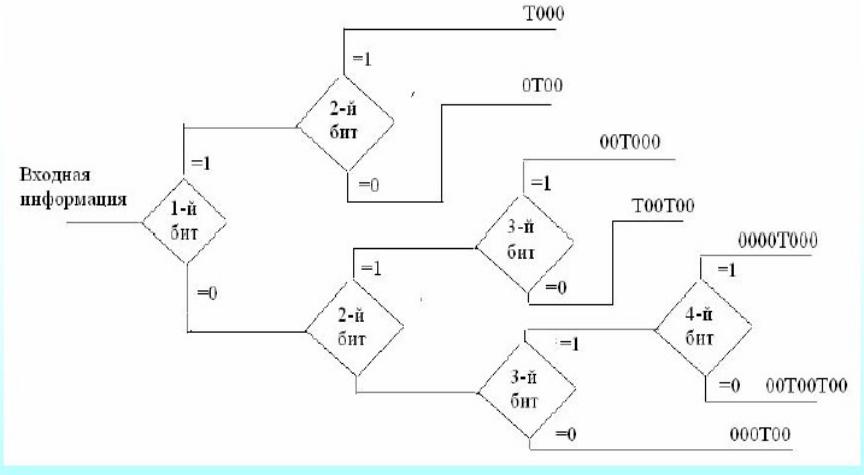

Алгоритм преобразования вх. информ. в магнитные переходы (Т)
2,7 RLL: между соседними переходами (Т) д.б. минимум 2, максимум 7 “пустых” (O) участков
1 1 0 0 1 0 1 0 →
→ Т О О О О О Т О О Т О О О Т
Участки [O] занимают ½ битовых
ячейки
Кинф Nбит 2 nперех
Способ кодирования 2,7 R L L
•Обладает свойством самосинхронизации при
условии необходимой стабильности скорости носителя (Vмн ≈ const) и частоты синхроимп. от подстраиваемого внешнего генератора
• FСИ = δL · VМН ; |
VМН |
||||||
|
|
|
T |
||||
|
|
|
|
L |
V 2 |
||
|
|
|
|
|
|||
|
Nбит VМН |
|
МН |
||||
T |
|
|
|
||||
|
L |
V 2 |
|
|
|
|
|
|
|
МН |
|
|
|
||
1.1.3. Устройства считывания и декодирования с магнитных карт; сопряжение этих у-в с ПК
Cчитыватели/энкодеры магнитных карт
Характерно применение двойного интерфейса:
RS232 и "в разрыв клавиатуры"
Общий вид магнитной карты
ISO-7810 «идентификационные карты – физические хар-ки»
Усилитель сигнала воспроизведения с МГ
А1 – LM358; C1, 2 – 100 пФ; С3 – 0,1 мкФ; С4 – 10 мкФ; С5 – 22мкФ; R1 - 82 кОм; R2,4 - 470 кОм; R3 – 1,5 кОм;
R5, 7 – 1,8 кОм; R6 – 8,2 кОм.
Схема восстановления из э.д.с. считывания (сигнала ев) сигнала, близкого по форме к
сигналу записи
