1.2.3 а. Оптические считыватели в системах авт. идентификации
•Сканеры штрих-кодов
•Биометрические считыватели
Идентификация(Identification) – процесс распознавания объекта или субъекта по его идентификатору.
Идентификатор – носитель (воспроизводитель) некоего признака или сам признак по которому определ. объект.

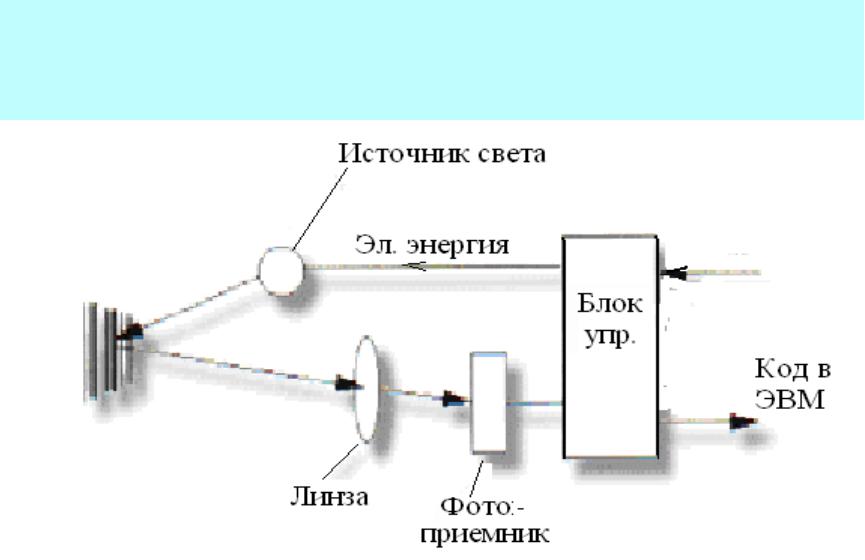

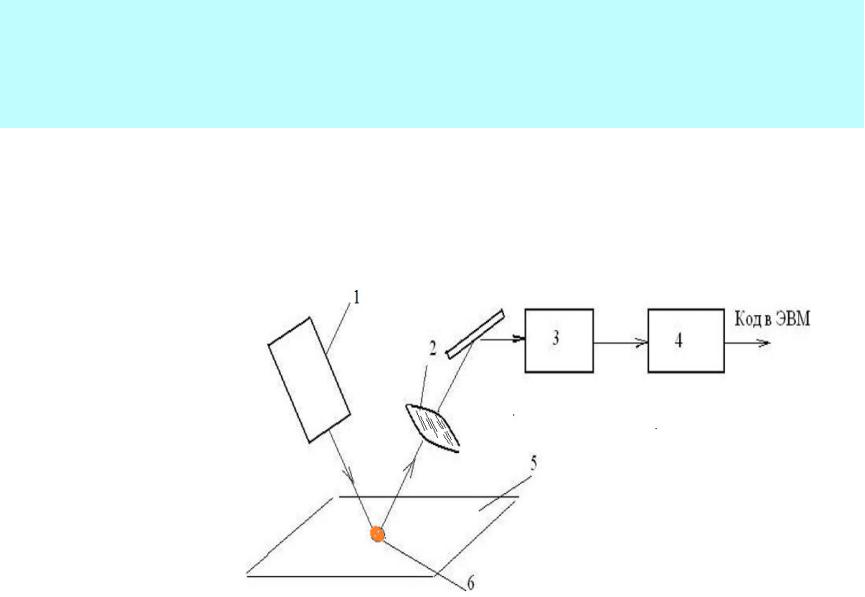

Обобщенная схема счтывания штрих- кода
Линейный штрих-код
Цифровые знаки состоят из
модулей (самых узких эл-тов ШК). Ширина штрихов и пробелов кратна
модулю.

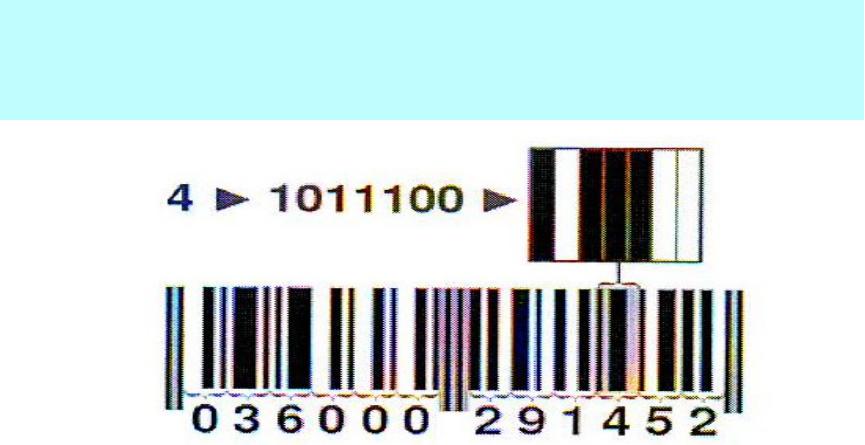

Линейный штрих-код
•каждая цифра кодируется определенным количеством темных полос (штрихов) и светлых полос (пробелов);
•цифровые знаки состоят из модулей; модуль – самый узкий элемент ШК;
ширина штрихов и пробелов всегда кратна модулю.
•Двигаясь справа налево нужно суммировать все цифры на четных позициях. При подсчетах нужно иметь ввиду, что последняя, контрольная цифра тоже учитывается и занимает первую позицию:7 + 9 + 8 + 5 + 6 + 6 = 41
•Далее нужно умножить полученный результат на 3:
41 × 3 = 123
•Следующим шагом нужно суммировать цифры на нечетных позициях. Начинать нужно с третей по счету цифре:
0 + 4 + 3 + 4 + 0 + 4 = 15
•Теперь суммируем полученные два результата в пунктах 2 и 3;
123 + 15 = 138
•Нужно округлить полученный результат в большую сторону до ближайшего кратного десяти. У нас - это 140.
•Теперь из полученного числа нужно вычесть сумму пункта
4:
140 - 138 = 2
|
Код |
|
|
|
|
|
|
№ товара |
Контр. |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
№ п/я |
|||||
|
страны |
|
|
|
|
|
цифра |
||
• Кодирование |
|
левой и правой (от двойной |
|
||||||
центральной разделит. линии) частях ШК – инверсное (штрих пробел, пробел штрих)
•возможность проверки на нечетность: сумма всех темных модулей штрихов в левой половине кода составляет нечетное число.
Возможность проверки на четность и нечетность
В зависимости от выполнения правила четности/нечетности левой или правой половины кода цифровые знаки называются знаками четного или нечетного паритета.
Если паритет четный, то сумма темных модулей штрихов, кодирующих данную цифру, есть число четное, и наоборот - если паритет нечетный. Это правило относится к каждому цифровому знаку.
Структура кода EAN-13
Любой символ кода EAN-13 состоит из
шести цифровых знаков переменного паритета (исполненных в комбин. A
или B) в левой половине символа кода, а
также шести цифровых знаков четного паритета (исполненных только в
комбинации C) в правой половине символа кода, двух краевых и одного разделительного знаков.
