Electronically EPROM - электрически стираемые ППЗУ
Для EEPROM стирание каждой ячейки выполняется автоматически при
записи в нее новой информации, т.е. можно изменить данные в любой ячейке, не затрагивая остальные.
Процедура стирания обычно существенно длительнее процедуры записи

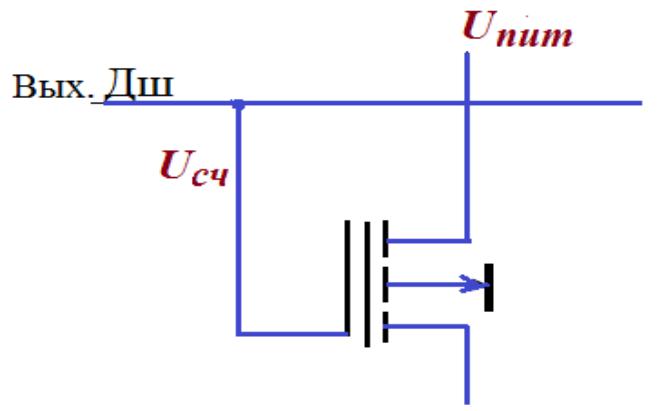

Считывание с ЭП ЭСПЗУ
Если в ЭП записана «1», то транзистор откроется

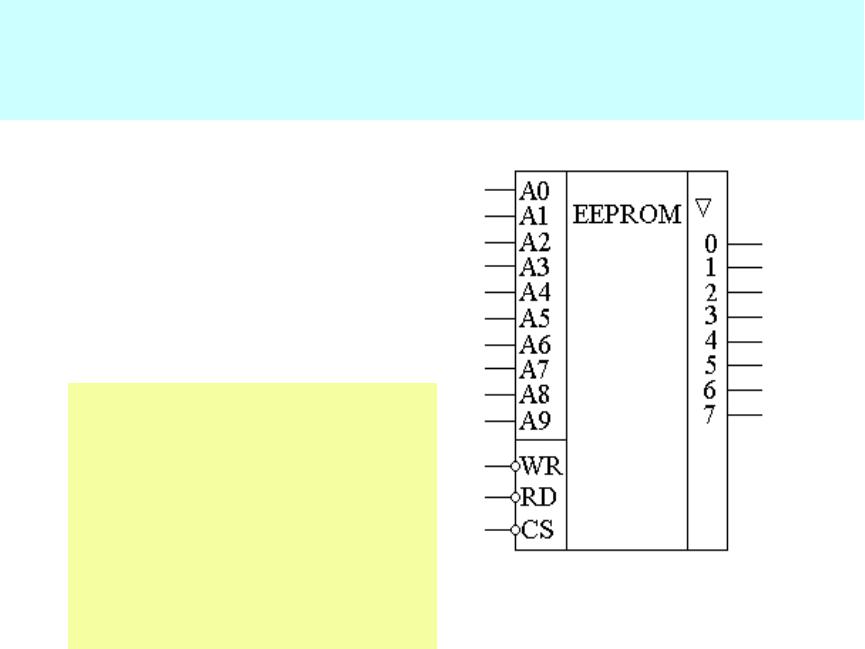

МС памяти как «черный ящик»
Сигналы и соответств.
выводы разделяются
на адресные, управляющие и информационные
Вход и выход объединены и подключены к общей информ . шине
Характеристики ИМС для таксофонной карточки с объемом ЭСППЗУ
256×8 бит
Двухпроводный последовательный
интерфейс
Байтовые режимы записи
Защита памяти от записи
100000 циклов записи/стирания
Хранение информации не менее 10 лет
Идентификаторы на основе ПЗУ и ЭСППЗУ
•ПЗУ – для хранения неизменяемых идентификационных данных
•ЭСППЗУ – для хранения остальных
данных, изменяемых в период эксплуатации
•Объем памяти ЭСППЗУ от 64 до нескольких сот Кбайт, скорость записи 3…10 мс на страницу 32 байта
Электронный ключ-идентификатор iButton
ПЗУ в виде 64-битного блока, содержащего 48-битный
идентификационный номер, 8-ми битный номер
типа изделия и 8-бит. код для контроля
iButton
Ш
- микросхема в дисковом металлическом корпусе 11111ШШШ
Питание микросхемы формируется от "паразитного источника" - конденсатора емкостью 800 пФ, который заряжается от порта зонда в момент касания
iButton
Для МОП-схем емкости такого источника достаточно
Буферная схема с тремя состояниями
• OE – “разрешение по вых.” |
Q |
А |
I /O |
OE |
|
|
|
|
|
|
А |
|
0 |
0 |
1 |
1 |
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
OE |
|
|
|
|
|
OE |
|
0 |
1 |
0 |
1 |
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
Z3 → ∞ Q |
|
0 Z3 |
1 Z3 |
||||
|
|
|
|
|
|
|||||||
