Условное обозначение Т-триггера (счетного) и временные диаграммы его работы

Регистр сдвига
Регистры сдвига представляют собой цепочку последовательно включённых D-триггеров

Пример счетчика
Схема двоичного суммирующего счётчика (а ) и его условное обозначение (б)

Делитель частоты на основе Сч
и временные диаграммы его работы

Дешифратор
Микросхема работает только в том случае, если на вход CS дешифратора подан разрешающий нулевой сигнал

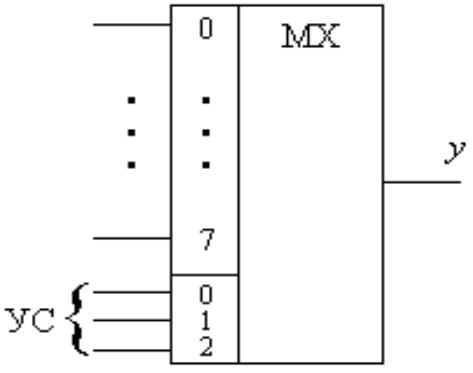

Мультиплексор - устройство для коммутации
информации, поступающей по нескольким входным каналам, на один выходной канал в зависимости от управляющего сигнала, заданного двоичным кодом


Демультиплексор - (распределитель)
устройство, передающее сигнал, поступивший на его
вход x, на один из S выходов в зависимости от управляющего сигнала (УС), заданного двоичным кодом

2.2.Микросхемы памяти
2.2.1.Постоянные ЗУ
Общие свойства:
-работа на считывание (основной режим);
-энергонезависимость
Виды ПЗУ
ПЗУ |
ППЗУ |
РППЗУ |

Классификация ПЗУ по технологии изготовления (программирования)
•однократно программируемые изготовителем по заказному фотошаблону ПЗУ (ROM – read only memory);
•однократно программир. пользователем ППЗУ (PROM – programmable – ,, - );
•многократно программируемые пользователем РППЗУ (EPROM – erasable programmable - ,, - )
