Одноразрядный полусумматор
используется только для суммирования младших разрядов чисел
Полные одноразрядные сумматоры имеют дополнительный третий вход, на который подаётся перенос из предыдущего разряда
Дешифратор
Микросхема работает только в том случае, если на вход CS дешифратора подан разрешающий нулевой сигнал

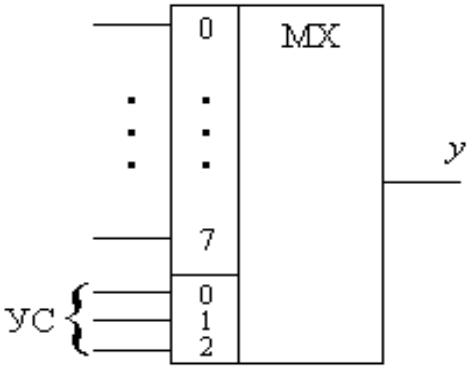

Мультиплексор - устройство для коммутации
информации, поступающей по нескольким входным каналам, на один выходной канал в зависимости от управляющего сигнала, заданного двоичным кодом
Демультиплексор - (распределитель)
устройство, передающее сигнал, поступивший на его
вход x, на один из S выходов в зависимости от управляющего сигнала (УС), заданного двоичным кодом
Системы на кристалле, встраиваемые в банк. пластиковые карты (ПлК)
Две группы ПлК:
с ИС памяти |
|
с ИС МП-ра |
карточки-счетчики
со свободной для доступа памятью
карты с защищенными областями памяти
2.2.Микросхемы памяти
2.2.1.Постоянные ЗУ
Общие свойства:
-работа на считывание (основной режим);
-энергонезависимость
Виды ПЗУ
ПЗУ |
ППЗУ |
РППЗУ |
Классификация ПЗУ по технологии изготовления (программирования)
•однократно программируемые изготовителем по заказному фотошаблону ПЗУ (ROM – read only memory);
•однократно программир. пользователем ППЗУ (PROM – programmable – ,, - );
•многократно программируемые пользователем РППЗУ (EPROM – erasable programmable - ,, - )
Однократно программируемые ПЗУ
ПЗУ , однократно программируемые
изготовителем по способу заказного фотошаблона
(маски)
