Ёмкостной сенсорный экран
Проекционно-ёмкостные сенсорные
На внутренней экраны стороне экрана нанесена сетка электродов.
Электрод вместе с телом человека образует конденсатор; электроника измеряет ёмкость конденсатора (подаёт импульс тока и измеряет напряжение).
5.5. Мыши и другие дисплейные у- ва ввода
обрезиненный шарик
микропереключатели |
корпус |
колесико |
прижимной |
прокрутки |
ролик |
электронная
схема
оптико-электронная пара
валик с щелевыми прерывателем
Мыши (продолж.)
Оптические мыши второго
поколения выполнены на базе микросхемы, содержащей фотодатчик и процессор обработки изображения.
Сканируемый участок подсвечивается светодиодом (обычно — красного цвета) под косым углом.
При изменении рисунка процессор определяет, в какую сторону и на какое расстояние сместилась мышь.
Гироскопические мыши
Мышь,
оснащённая
гироскопом, распознаёт движение не только на поверхности, но и в пространстве: её можно взять со стола
и управлять Датчик отслеживает движение руки,
держащей мышь. Соответственно двигается и курсор на экране компьютера.

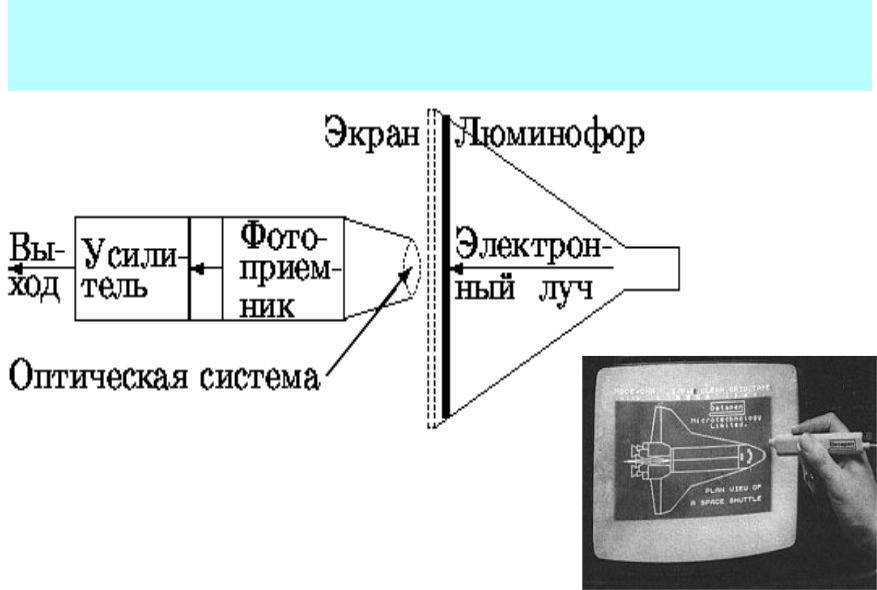

Световое перо
Сенсорная панель (Touch Pad)
используется для управления курсором путем перемещения пальца по поверхности панели
Впервые лицензировала сенсорную панель, изобретенную в 1988 году, фирма Apple
Между особой матрицей из специальных пластинок и пальцем получается конденсатор
Ёмкостные сенсоры расположены вдоль вертикальной и горизонтальной осей тачпада. Физически TouchPad представляет собой сетку из металлических проводников, разделенных тонкой изолирующей прокладкой из лавсановой пленки, т. е. получается набор большого количества маленьких конденсаторов.
Трекпойнт Джойстик
5.6.Графические планшеты
•Акустическое у-во
&
