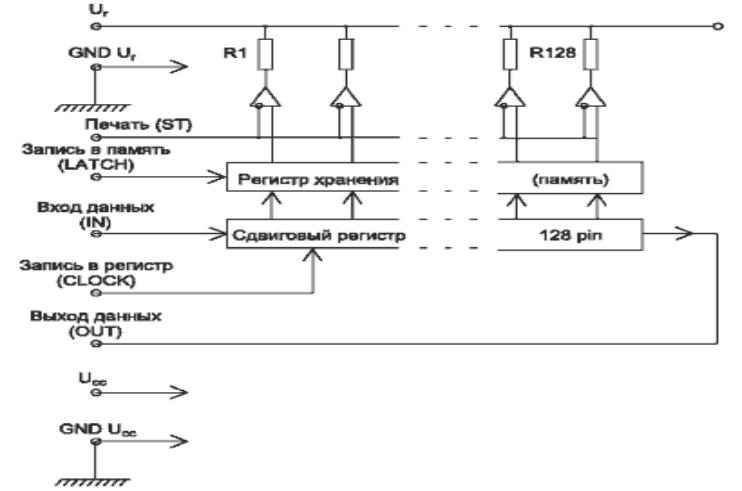

Блок-схема БИС управления ТПГ при параллельной печати

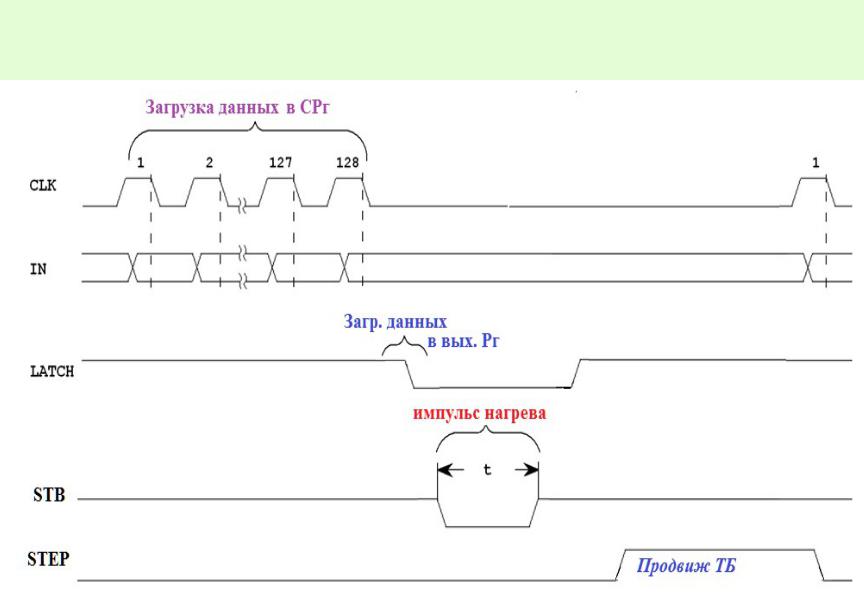

Врем. диаграммы сигналов управл. термопечатью

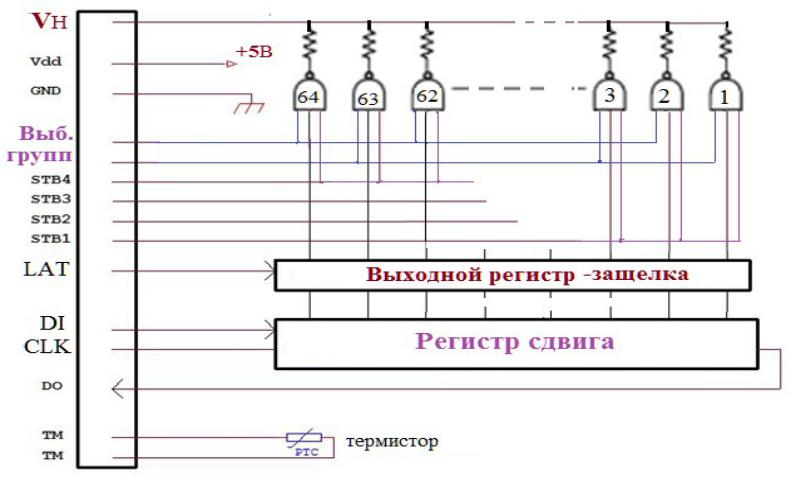

Схема управления ТПГ с группами НЭ

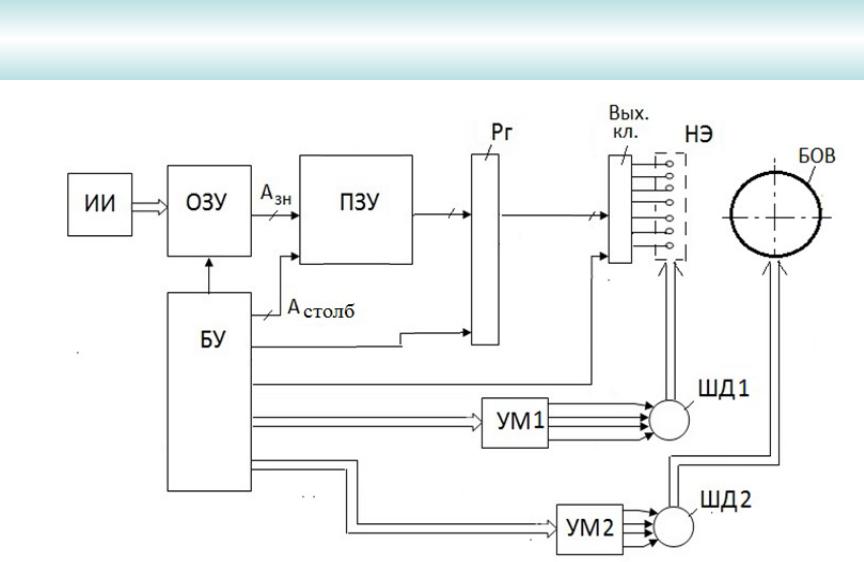

Функциональная схема ТПчУ с послед. печатью

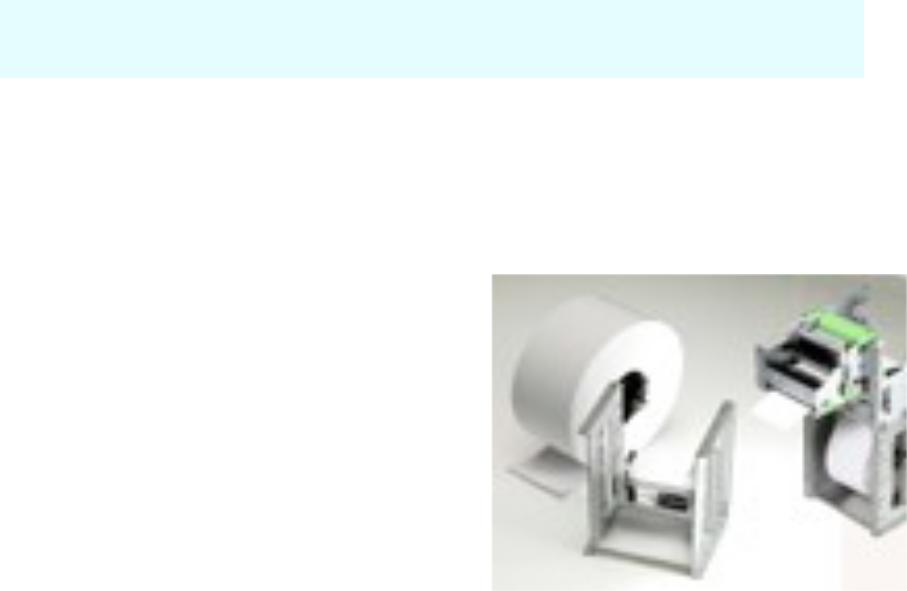

Чековый термопринтер Star TSP643
·Режим печати Прямая термопечать
·Скорость печати 100 мм/с (31 строка/с)
·Интерфейс управления Последовательный или параллельный
Плата интерфейса (параллельный, последовательный, USB) заказывается отдельно.
держатель бумаги для ролика 25 см;выбор интерфейсной платы
(USB, Parallel, Serial RS232C);блок питания PS60 power supply;
лицевая панель с LED подсветкой.

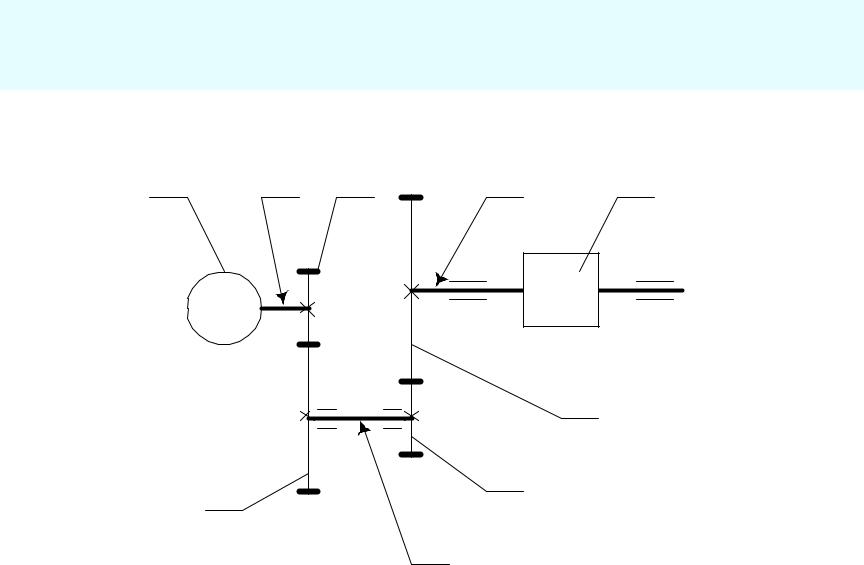

Привод бумаги: схема кинематическая
1 |
|
|
I |
1' |
|
|
|
|
|
z |
1' |
|
|
M |
|
|
|
|
|
2 |
|
|
|
z |
2 |
,m |
2 |
|
|
|
|
III |
|
|
5 |
|
|
|
|
|
4 |
|
|
|
|
|
3 |
z 4 |
,m |
4 |
|
|
|
|
|
|
|
II |
z |
3 |
,m |
3 |
|
|
|
|
|
|
|
|
|

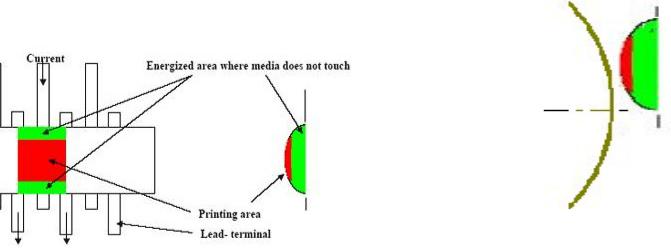

•Некачественная юстировка линии печати ТПГ
относительно образующей вала крайне опасна для
ТПГ. При плохой юстировке печать ведется
недогретыми площадями вблизи рабочей
зоны резистора. Для получения хорошего термоотпечатка в этом случае повышают среднюю температуру нагревательных элементов выше оптимальной. Это ведет к деградации рабочих
резисторов
6.3 Струйные принтеры
Технологии эмиссии капель импульсным давлением
•Пьезоэлектрическая, использующая обратный пьезоэффект; прикладываемое к ПЭ эл. напряжение меняется так, что давление в области сопла (дюзы) резко возрастает

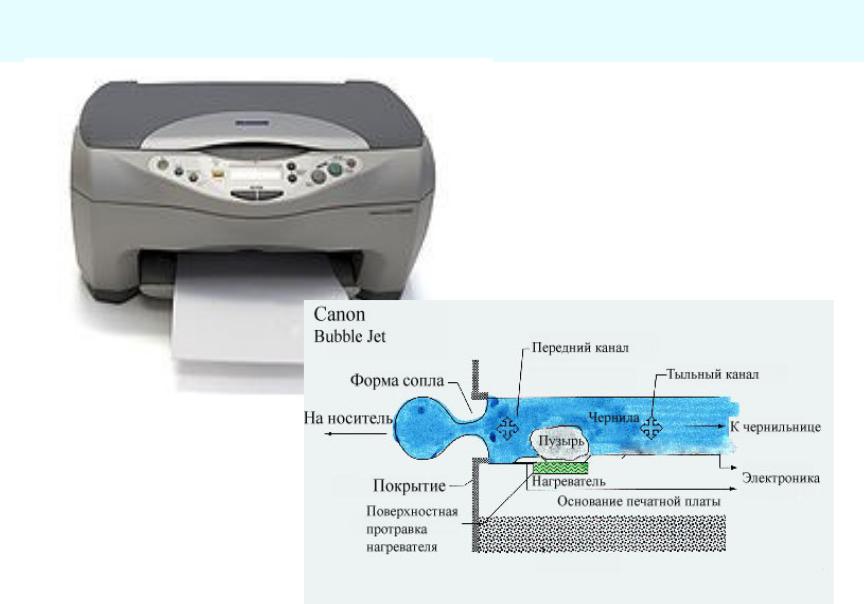

•Термоструйная (метод газовых пузырей).
Каждое сопло оборудовано нагревательным элементом; возникающие при резком нагревании газовые пузыри выталкивают через выходное отверстие сопла каплю чернил
Принцип действия струйного пьезоэлектрического принтера
•В основе пьезоэлектрической технологии лежит способность пьезоэлемента деформироваться под воздействием электрического поля. В каждое сопло печатающей головки встроена плоская мембрана, изготовленная из пьезокристалла. Под воздействием электрического импульса мембрана деформируется, а создаваемое при этом давление выбрасывает из сопла микроскопическую каплю чернил
