(Ret) 4. Микропроцессоры

Микропроцессор – микросхема, в составе которой имеется блок управления, арифметическо-логическое устройство, а также память

устройство, выполненное в виде одной или неск. БИС, предназначенное для обработки информации и управления процессом обработки.

Микропроцессорное устройство (МПУ) –законченное изделие, выполненное на основе МКП и предназначенное для реализации функций управления, сбора, обработки и

передачи данных.

МПУ обладает унифицированными присоединительными характеристиками: интерфейс, ПО, конструкция

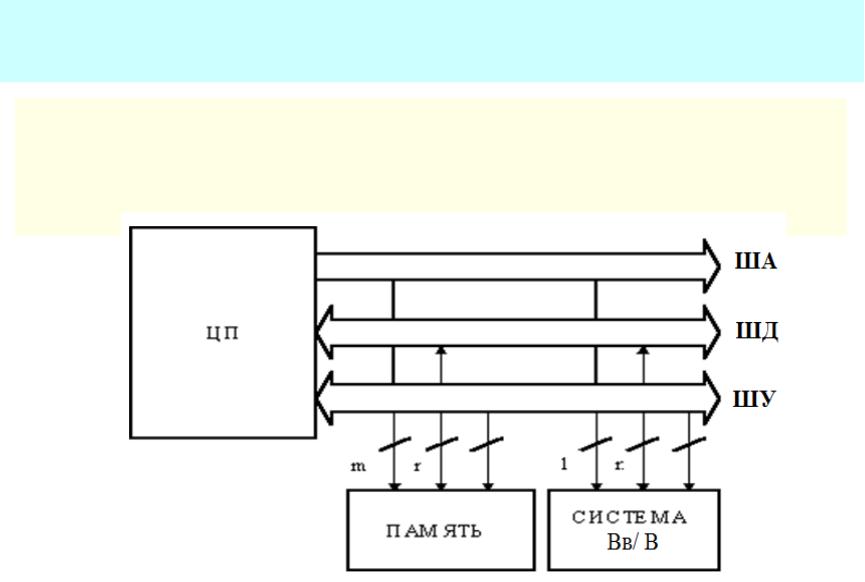

Шинная структура связей

На физическом уровне микропроцессор взаимодействует с памятью и системой ввода-вывода через единый набор системных шин -

внутрисистемную магистраль

Пересылка информационных потоков при шинной структуре связей

•Для обращения к любой ячейке памяти процессор выставляет ее

адрес на ША и передает в нее

(принимает из нее) информ. код по ШД

•Если в процессор надо ввести (вывести) инф. код, процессор обращается по ША к нужному Увв (выв) и принимает (передает) по ШД входную (вых.) информацию

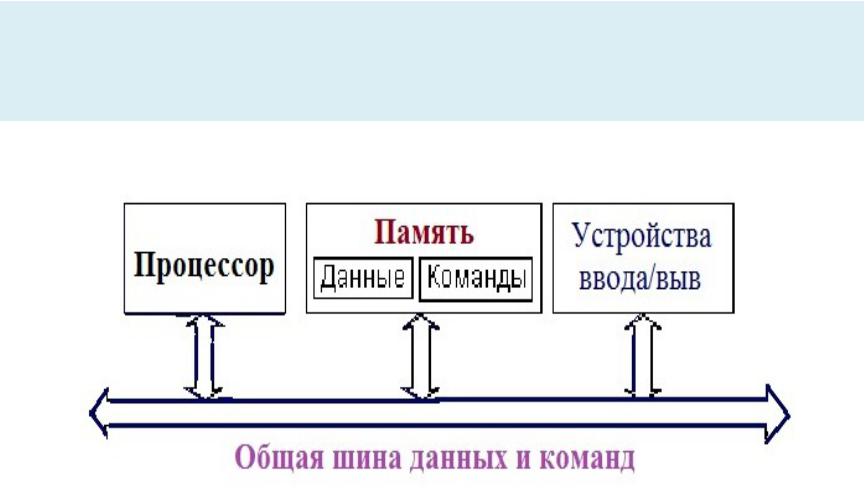

Архитектура с общей шиной данных и команд

(фон-Неймановская)

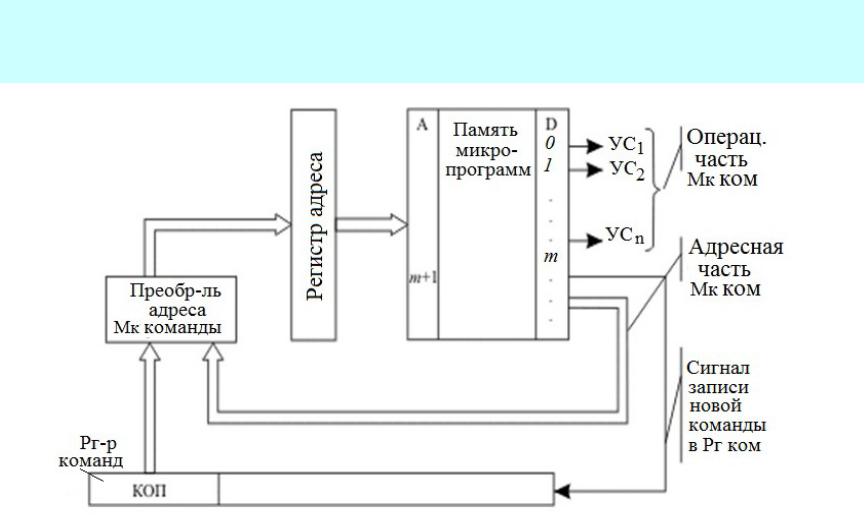

Программное управление сводится к упорядоченной выработке сигналов- команд, выполнение которых приводит к решению задачи

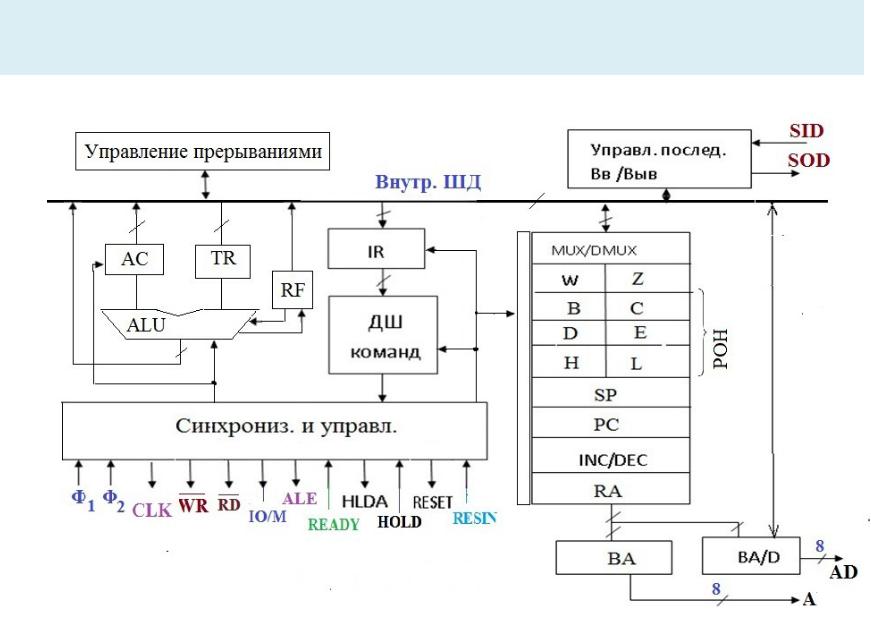

Типовая структура ЦП

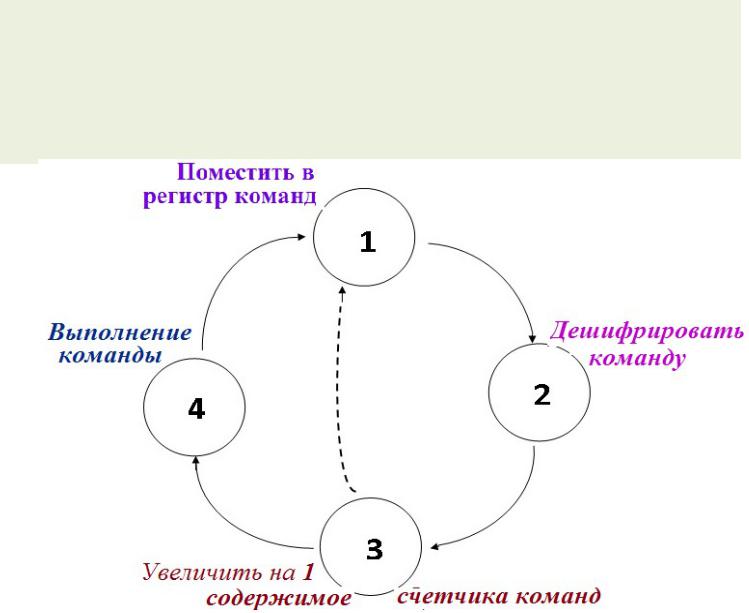

Командный цикл, машинный цикл, машинный такт

В основе работы МП лежит командный цикл (КЦ)- действия по выбору из памяти и выполнению одной команды.

Действия по передаче в/из МП одного байта данных/команды называются

машинным циклом (их принято обозначать М1, М2,…,М5).

Машинный цикл состоит из 3…5 машинных тактов

Система команд.

Основные группы команд:

-пересылок данных;

-преобразования

данных;

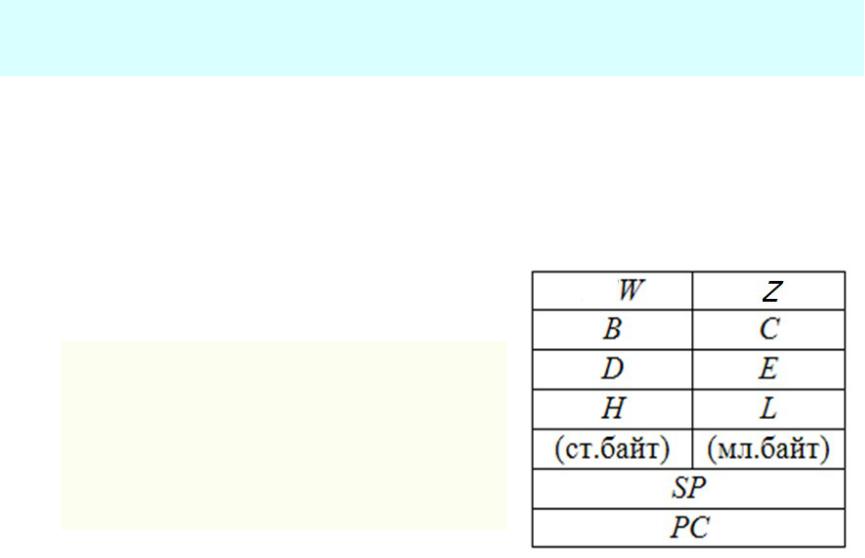

-передачиВ системе команд

управленияп е-дусмотрены. операции

с парой регистров:

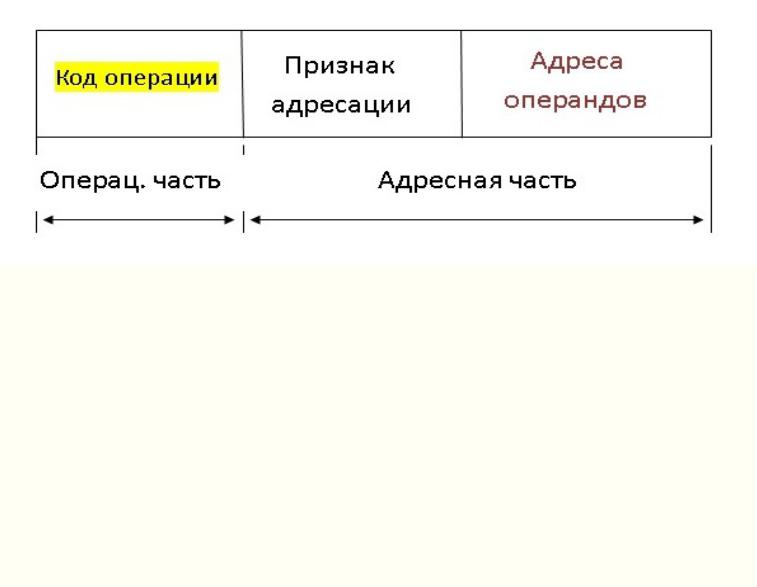

Формат команды МП

Машинная команда – это двоичный код, определяющий выполняемую операцию, адреса используемых операндов и адрес ячейки ЗУ, по которому должен быть записан результат выполненной операции
