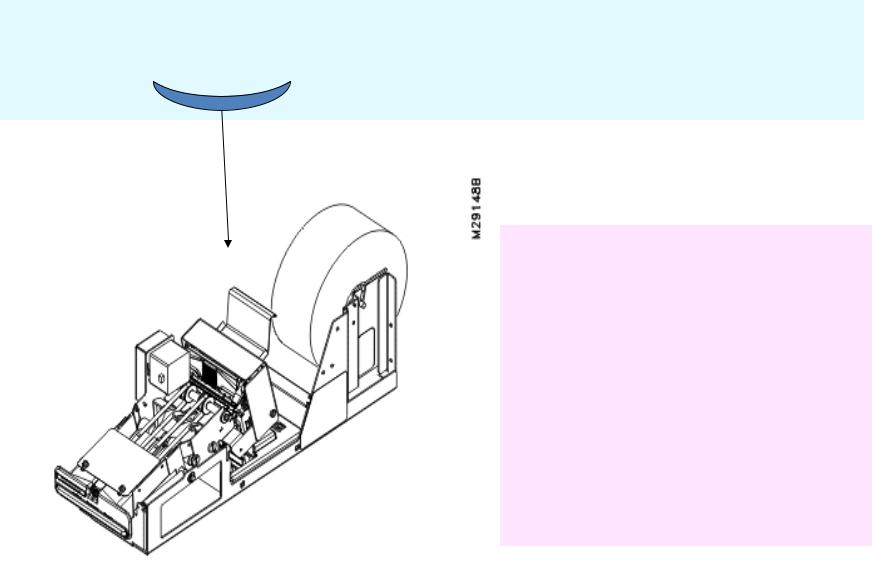

Верхняя часть банкомата
Чековый
принтер
Картридер

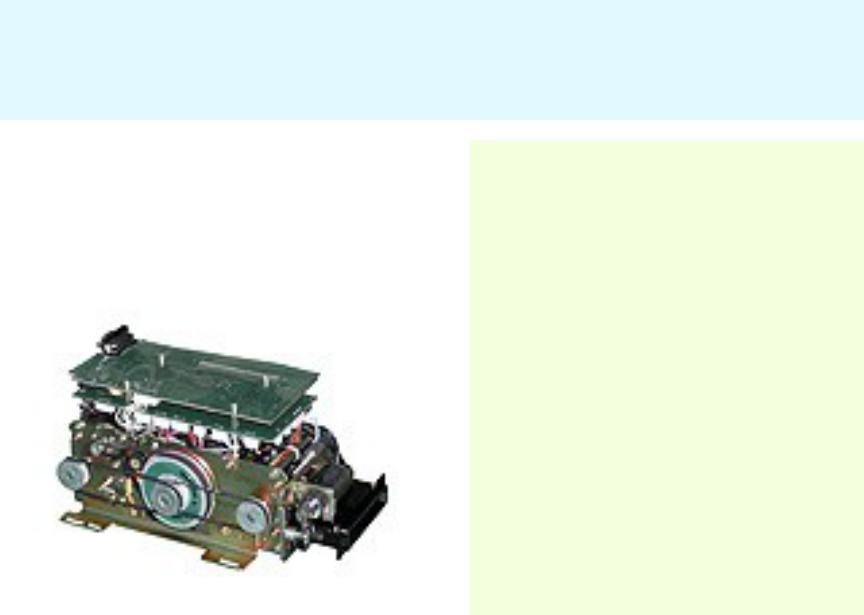

Картридеры
•Моторизированно е устройство чтения/записи карт
•Для сведения ошибок к минимуму карта удерживается в транспортном механизме, и считыватель карт может снова считать дорожку, содержащую ошибки
1,2,8 – элементы несущей части
3 – двигатель
4 – шкив ведущий
5 – вал транспортный
6 – ролик натяжной
7 – эласт. транспортная лента
9 – ролик подпружиненный
10 – направляющая боковая
11 – магнитная головка
Чековый и журнальный принтеры
• на ленте журнального принтера фиксируется все, что происходит с банкоматом.
устройство для распечатки контрольной ведомости б-та, в которой отражаются все произведенные б-том за день операции, а также ведомости загрузки/выгрузки.
Контрольная лента - бумажная лента, установленная на журнальном принтере, на которую печатаются все операции.
Принтер чеков (клиентский принтер) - устройство для печати чеков клиентов (по остаткам на счетах и отражению операций снятия наличных).
Технические характеристики принтеров
•Принтер печати квитанций
Термографический принтер с печатью шириной 40 знаков Дополнительная функция печати мини-
выписок по счету размером 80 знаков х 20 строк (печать вдоль длинной стороны квитанции)
•Журнальный принтер
Термографический или матричный принтер с печатью шириной 40 знаков
Общая архитектура
•В новых моделях используется архитектура USB 2.0 для подключения всех модулей банкомата;
технология USB позволяет добавлять новые функциональные модули без излишних затрат
• Модульная конструкция с
открытой
архитектурой
позволяет дополнять и менять конфигурацию системы

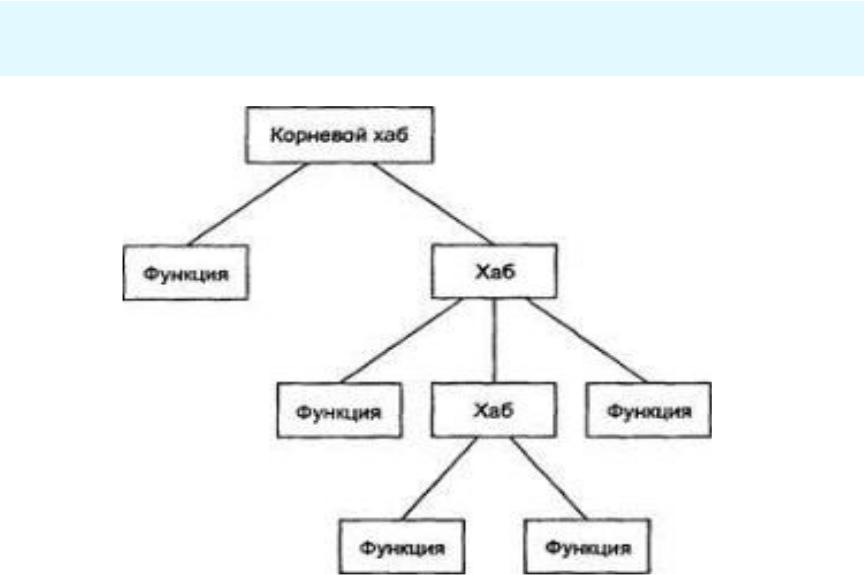

Физическая топология шины USB
8.1.4. Программное обеспечение Б-та
Архитектура ПО – иерархическая
Программы реализ. логики взаимодействия с клиентом
Программы обеспеч. взаимодействия с платежными системами
Драйверы внешних устройств (диспенсера, картридера, клавиатуры…)
Операционная система
Библиотека программных модулей
•Любой фирмой-производителем поставляется специальное программное обеспечение к банкомату - библиотека базовых программных модулей для непосредственного использования или для написания собственной прикладной системы.
•указанные модули могут использоваться
ив центральных компьютерах, управляющих банкоматами.
