8. Специальное банковское оборудование: банкоматы и POS-
терминалы
• Электронные кассиры-банкоматы (АТМ)
и автоматизир. торговые POS-терминалы явл.
компонентами эл. платежных систем, работающих с ПлК
8.1. Банкоматы
Банкомат (Automated Teller Machine) –
- электронно-механическое устройство, способное принимать ПлК (с магнитной
полосой или ИМС), выдавать наличные и выполнять ряд других фин. функций
Б-т — программно-технический комплекс, предназначенный для автоматизированных выдачи и приёма наличных денежных средств как с использованием платёжных карт, так и без, а также выполнения других операций, в том числе оплаты товаров и услуг, составления документов, подтверждающих соответствующие операции.
8.1.1.Классификация Б-тов
•По функциям (простейшие,
полнофункциональные)
•По месту установки
•По конструктивным особен- ностям (в частности, защищен ности от взлома)
8.1.2. Режимы on-line и off-line
•Банкомат
постоянно
подключен (on-
line) к
процессинговому центру, который фактически и выполняет все транзакции по карточному счету
• Транзакции (off- line) выполняются и регистрируются в самом банкомате;
накопленные
данные о транзакциях порциями (~ раз в сутки) переносятся в процессинговый центр
При реализации транзакции Б-т обменивается с банком сообщениями
Запрос
Ответ банка
Сообщение о платеже
Запрос Б-та включает:
-идентификатор Б-та;
-№ счета клиента;
-№ карты;
-зашифров. PIN клиента;
- № транзакции; - запрашиваемую сумму.

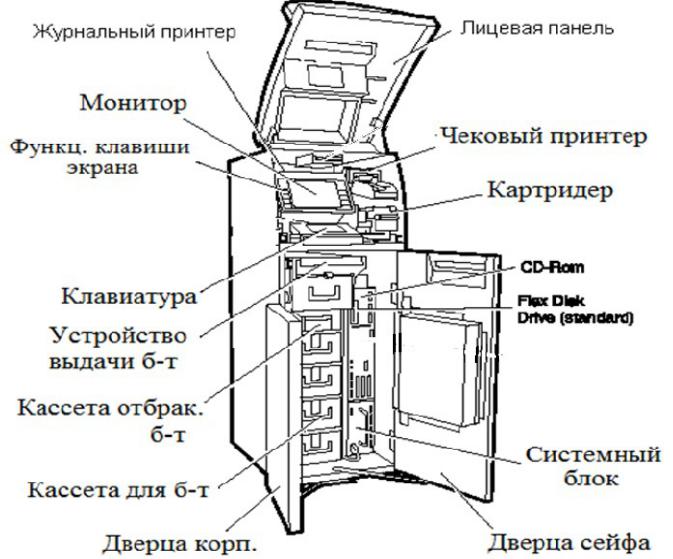

8.1.3. Основные функциональные модули банкомата
•Системный блок
•Монитор с поляризованным фильтром
•Клавиатура, интегрированная с модулем
безопасности
•Диспенсер
•Картридер
•Принтеры (журнальный и чековый)
•Коммуникационное оборудование
•Источник бесперебойного питания
Банкомат состоит из двух основных частей: верхней, пользовательской, и нижней, сейфа
Строение банкомата
Секретный модуль
•Шифрует пин-код после его ввода пользователем. В большинстве старых банкоматов используются устаревшие и небезопасные модули шифровки с помощью единичного DES-ключа.
•Многие современные банкоматы настроены на создание ключей вдвое длиннее, а также с использованием тройного DES-шифрования (Triple-DES) с размером ключа 168 bit и AES (Advanced Encryption Standard) с размером ключа 192 bit
