7.4. УОИ на основе технологий LED
Классический светодиоод или
светоизлучающий диод (СД, СИД, LED
англ. Light-emitting diode) — полупроводн. прибор с электронно-дырочным переходом
или контактом металл-полупроводник, создающий оптическое излучение при
пропускании через него электрического тока. Излучаемый свет лежит в узком диапазоне спектра, его спектральные характеристики зависят в том числе от химического состава использованных в нём полупроводников.

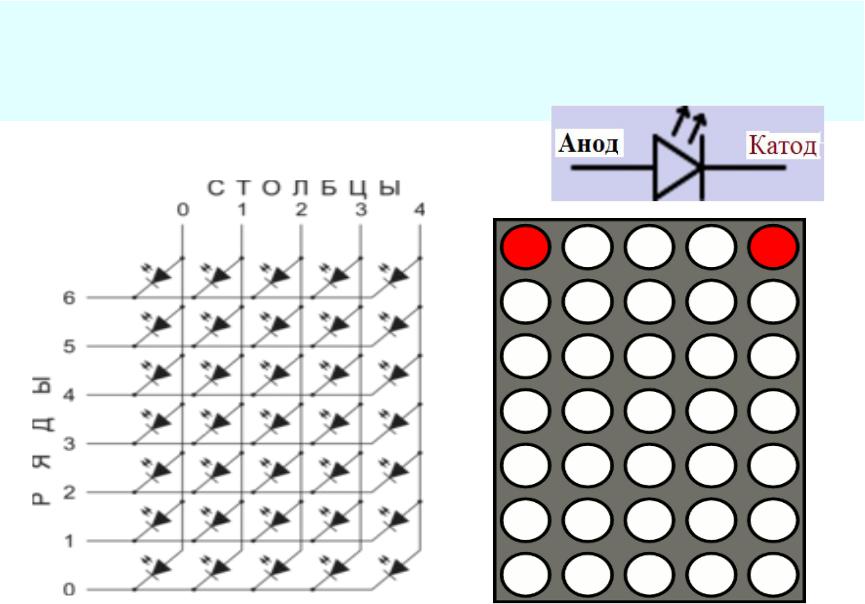

Одноцветный светодиодный матричный индикатор
Светодиодный семисегментный индикатор
Представляет собой группу
светодиодов располож. в определенном порядке и объединенных конструктивно.
Зажигая одновременно несколько светодиодов можно формировать на индикаторе символы цифр.

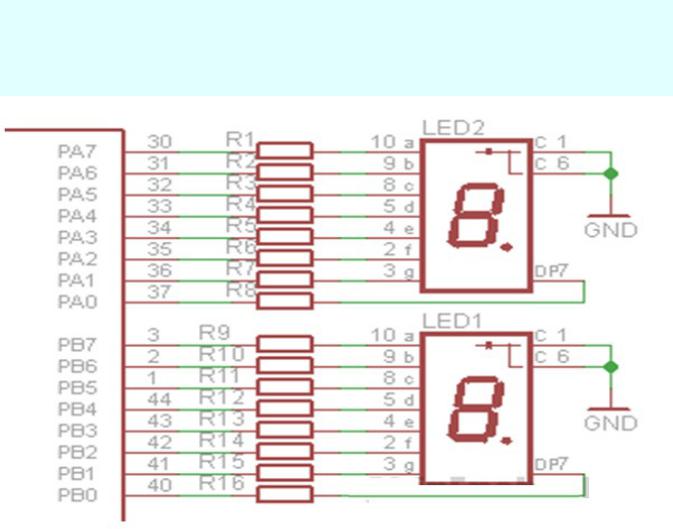

При статическом управлении разряды индикатора подключены к микроконтроллеру независимо друг от друга и информация на них выводится постоянно.

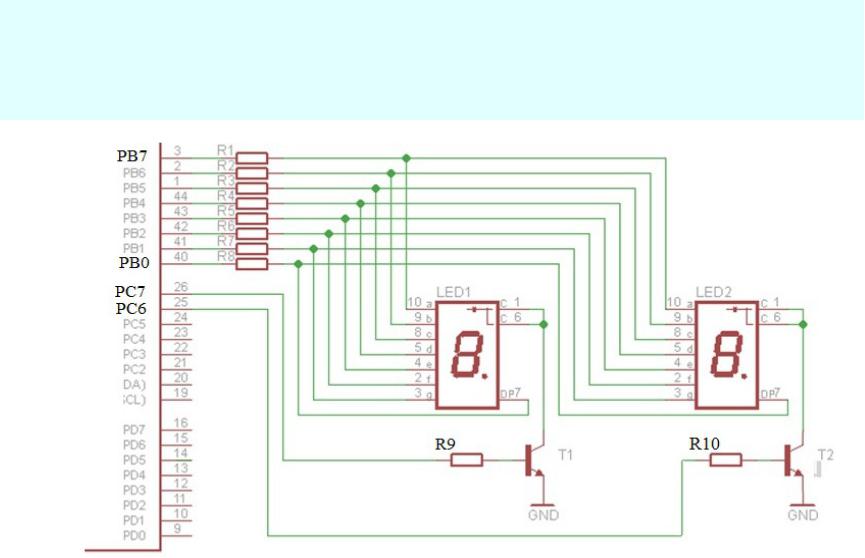

Динамическое управление семисегментным индикатором

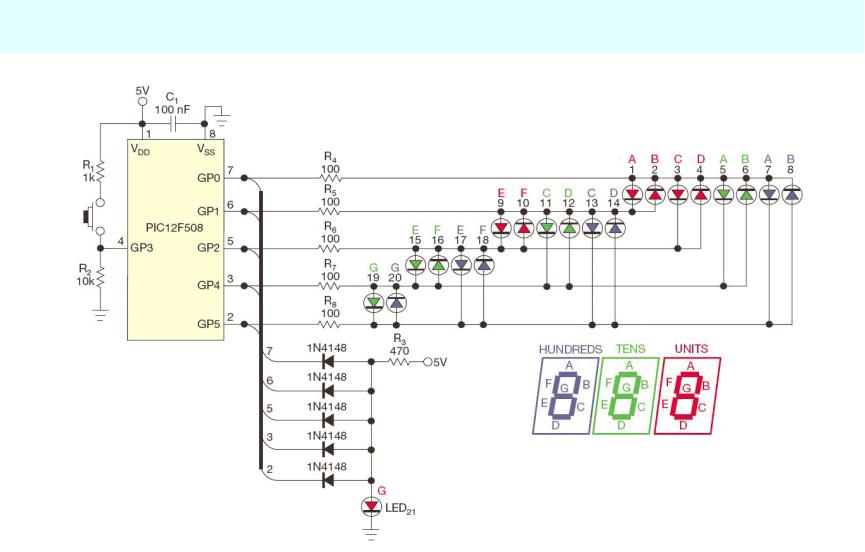

Динамическое управление светодиодным индикатором
7.4-bis. УОИ на основе технологий OLED
Органические светоизлучающие диоды
(OLED англ. 0rganic Light-emitting diode)
По конструкции аналогичны ЖКИ Вместо жидкого кристалла в OLED
используется полимерная пленка с особыми
свойствами; элемент изображения в OLED –
органический микросветодиод
OLED, являясь светоэмиссионными по природе, не требуют задней подсветки. OLED имеют большее быстродействие и больший (˃160 угол обзора)
7.5. Проблемы создания 3-D дисплеев. Средства вывода 3-хмерных изображений
• летающие механические светлячки ?
• многослойный дисплей на основе тонких струек воды?
• микролинзы,
контролирующи е направление свет. лучей?
Средства вывода 3-хмерных изображений
(продолж.)
•Спец. стереоочки (затворные, поляризованные и др.)
•Виртуальный шлем (VR HMD) – шлем,
который показывает для каждого глаза отдельные изображения, в результате чего получается стереоэффект

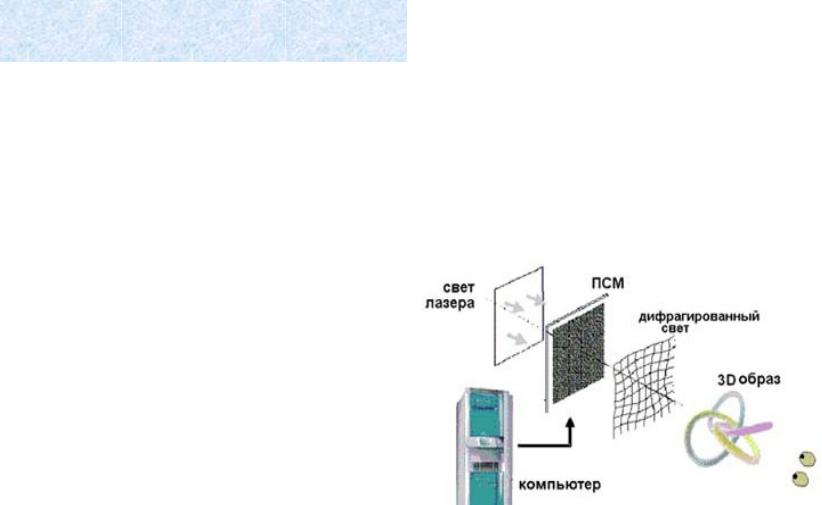

Голография –
– метод получения объемного изображения предмета, основанный на интерференции двух лучей - от источника и от предмета.
При освещении голограммы светом той же длины волны, что у опорного луча, возникает (в результате дифракции) объемное изображение.
