Средства вывода 3-хмерных изображений
(продолж.)
•Спец. стереоочки (затворные, поляризованные и др.)
•Виртуальный шлем (VR HMD) – шлем,
который показывает для каждого глаза отдельные изображения, в результате чего получается стереоэффект

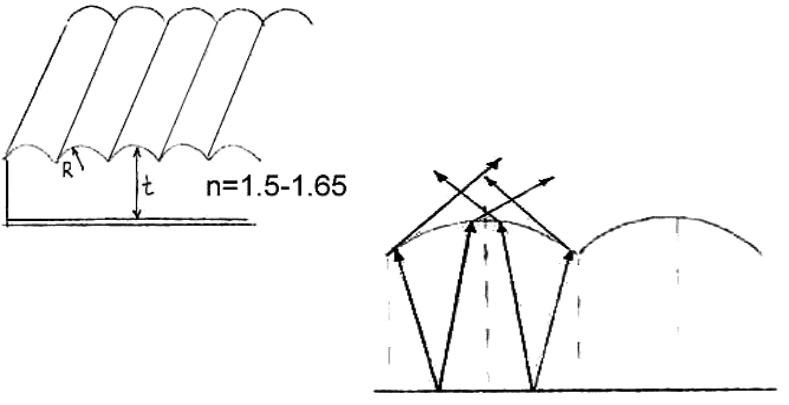

Растровая стерео- фотография и варио- изображения
Метод быстроменяющихся картинок
Картинки для левого и правого глаз быстро сменяют друг друга и возникает иллюзия объема.
Голография –
– метод получения объемного изображения предмета, основанный на интерференции двух лучей - от источника и от предмета.
При освещении голограммы светом той же длины волны, что у опорного луча, возникает (в результате дифракции) объемное изображение.
Построение 3-хмерных изображенинй
На основе ГКГ-алгоритмов несколько групп в разных исслед. центрах мира разрабатывают
различные подходы к построению
пространственно-световых
модуляторов (ПСМ), которые имели бы достаточно большое количество пиксел, чтобы генерировать полезные в реальных приложениях изображения.
Генерируемые компьютером голограммы
Видеокарта
HORN-6 позволяет
рассчитывать
трехмерное
голографичес
кое
Компьютерная модель (слева) и голографическое видео, рассчитанное HORN-6.
Поколения ГКГ-алгоритмов

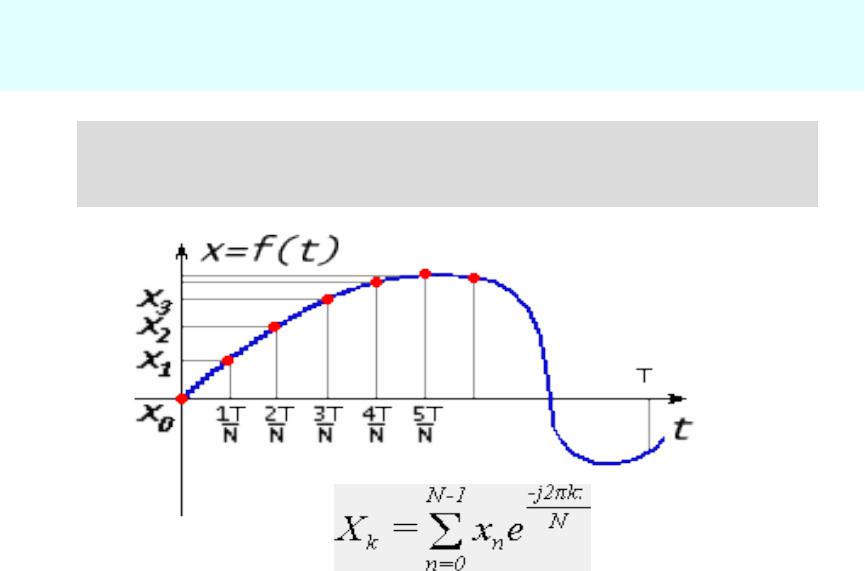

Первое поколение - это алгоритмы вычисления ГКГ на основе быстрого преобразования Фурье.
ГКГ-алгоритмы (продолжение)
Второе поколение - интерференционные алгоритмы. Здесь весьма близко имитируется распространение света при традиционной голографической записи, так что в итоге удается генерировать трехмерные изображения весьма высокого качества.
Недостаток - гигантские объемы вычислений
Схема получения голограммы непрозрачного объекта с локальным опорным пучком
1 – лазер; 2, 4 – линзы;
3 – светоделитель;
5,6 – отклоняющие зеркала; 7 – объект;
8 – фотоприемный слой
ГКГ-алгоритмы (продолжение)
Второе поколение - интерференционные алгоритмы. Здесь весьма близко имитируется распространение света при традиционной голографической записи, так что в итоге удается генерировать трехмерные изображения весьма высокого качества.
Недостаток - гигантские объемы вычислений
