Контрол- лер
Диспл. ОЗУ
Интерфейс
Усовершенствованная структура управления ЖКД
|
|
Диспл. |
|
|
Видео- |
||
|
|
|
|
||||
ЭВМ |
|
ОЗУ |
|
|
контрол- |
||
|
|
|
|||||
|
|
|
|
лер |
|||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дисплейный
контроллер
Др-ры |
|
|
|
Др-ры столбцов |
|
строк |
|
|
|
|
|
|
|
|
Главной задачей контроллера является регенерация содержимого видеоОЗУ на ЖКИ . Частота регенерации, требуемая для обеспечения ровного, немерцающего изображения, обратно пропорциональна времени реакции ЖКИ и обычно составляет 30...70 Гц. Зависимость частоты передачи данных от частоты регенерации выражается формулой:
• F = W x H x Fрег для однопанельных дисплеев,
• F = W x H x Fрег / 2 для двухпанельных дисплеев.
Графические форматы ЖК-дисплеев
Название |
Разрешение |
Пропорции |
Частота |
|
формата |
640 |
× 480 |
4 : 3 |
кадров, Гц |
VGA |
60 |
|||
SVGA |
800 |
× 600 |
4 : 3 |
72 |
XGA |
1024 × 768 |
4 : 3 |
60; 75 |
|
SXGA |
1280 |
× 1024 |
5 : 4 |
75 |
SXGA+ |
1400 |
× 1050 |
4 : 3 |
85 |
F = H × V × 3 × log2N × fК
Подсоединение микросхем драйверов к ЖКЭ – - с помощью металл. гребенок, прикрепл. к
подложке, а с др. стороны распаиваемых на печат. плату
7.3.6 Нек. дополнения к теме ЖК – дисплеи:
ЖК-дисплеи как сенсоры
•Снижение стоимости и появление моделей LCD, работающих в жестких условиях эксплуатации, позволило совместить в одной ЖК- панели средство вывода визуальной информации и средство ввода информации (клавиатура)
•Сенсорная панель на базе ЖК состоит из двух плоскопараллельных прозрачных подложек, на внутренних сторонах которых – прозрачные электроды
7.4. УОИ на основе технологий LED

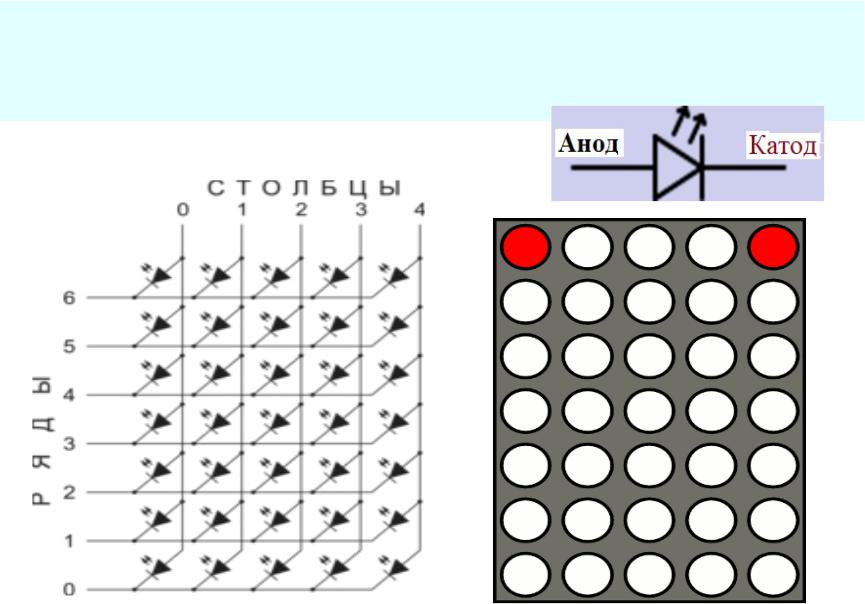

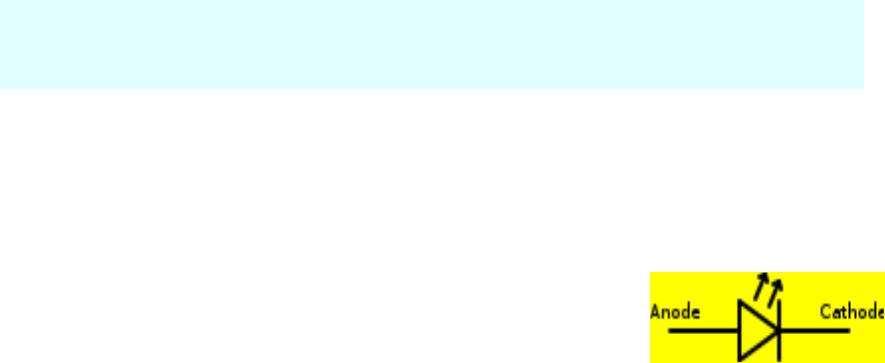

Классический светодиоод или
светоизлучающий диод (СД, СИД, LED
англ. Light-emitting diode) — полупроводн. прибор с электронно-дырочным переходом
или контактом металл-полупроводник, создающий оптическое излучение при
пропускании через него электрического тока. Излучаемый свет лежит в узком диапазоне спектра, его спектральные характеристики зависят в том числе от химического состава использованных в нём полупроводников.
