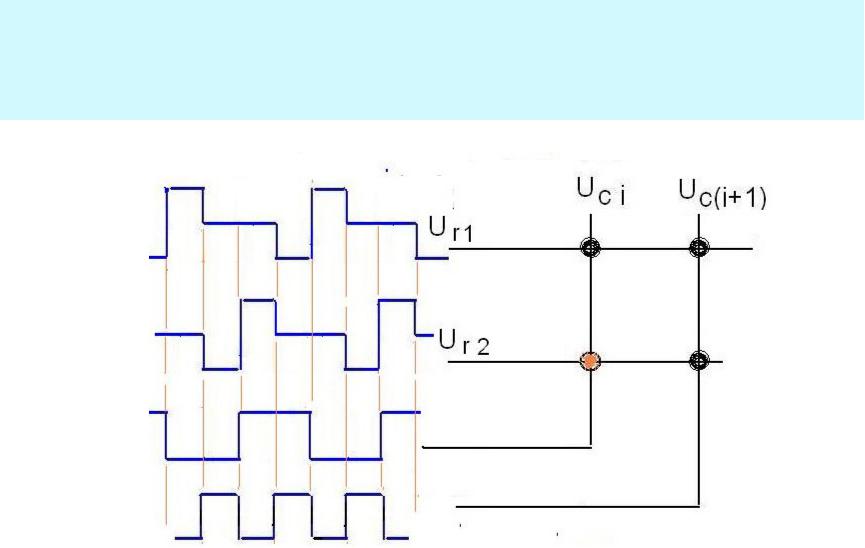

Управление Жк-ячейками строки (прямая адресация)

•Ur (t) - напряжение на электроде строчной (row) пластины;

•Uс(t) - напряжения на электродах столбцовой (column) пластины.

Ur (t)

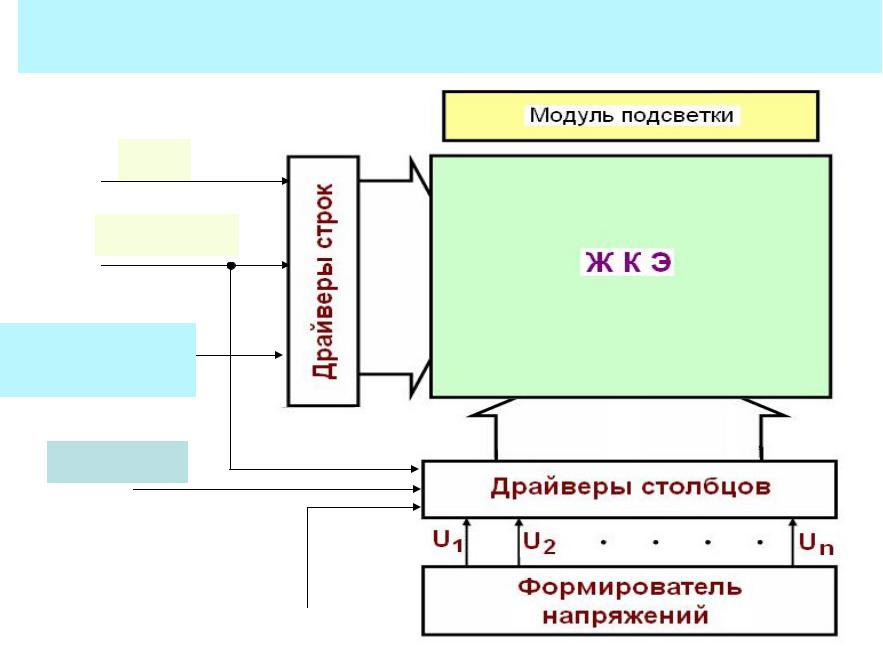

Регистр столбцов

Мультиплексирование при адресации ЖК- ячеек (динамическое управление)

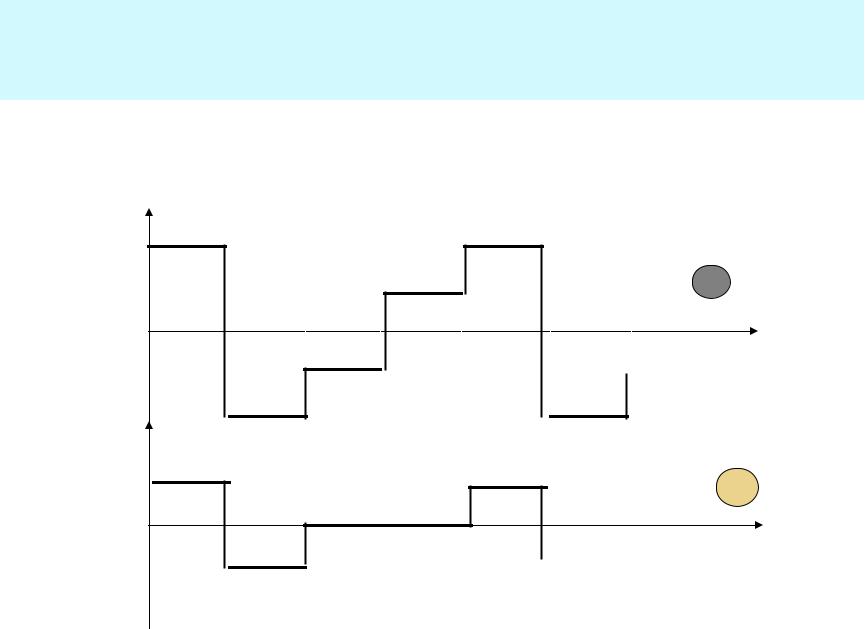

	Диаграммы управляющих напряжений
•	Uупр(t) = Uc(t) – Ur(t)
		Состояние
	0	t
		Состояние
	0	t
		t

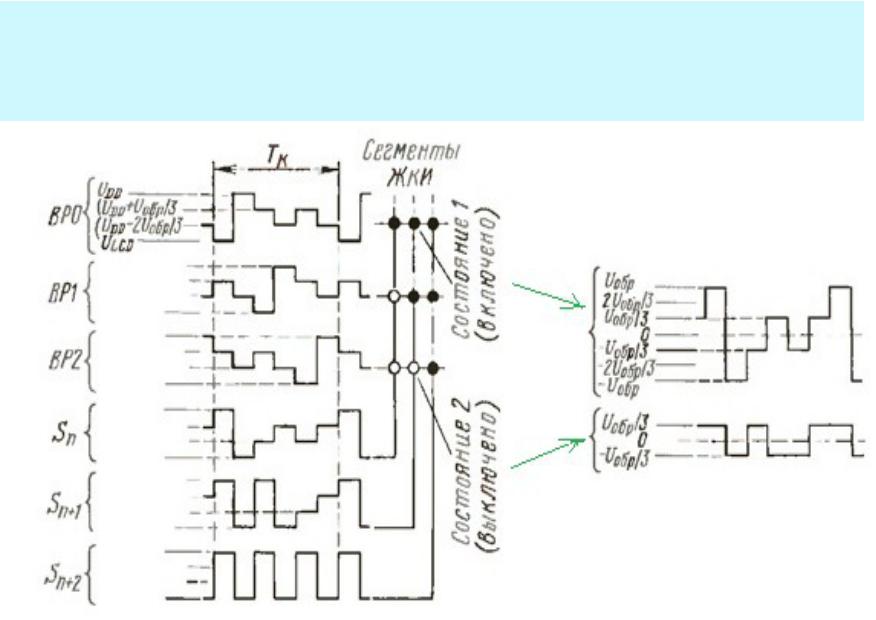

Диаграммы напряжений адресации в ЖК панелях с коэфф. мультиплексирования 1:3

Активные матрицы на базе тонкопленочных транзисторов (Thin Film Transistors -- TFT)

Линия данных

Общий электрод

Линия

выборки

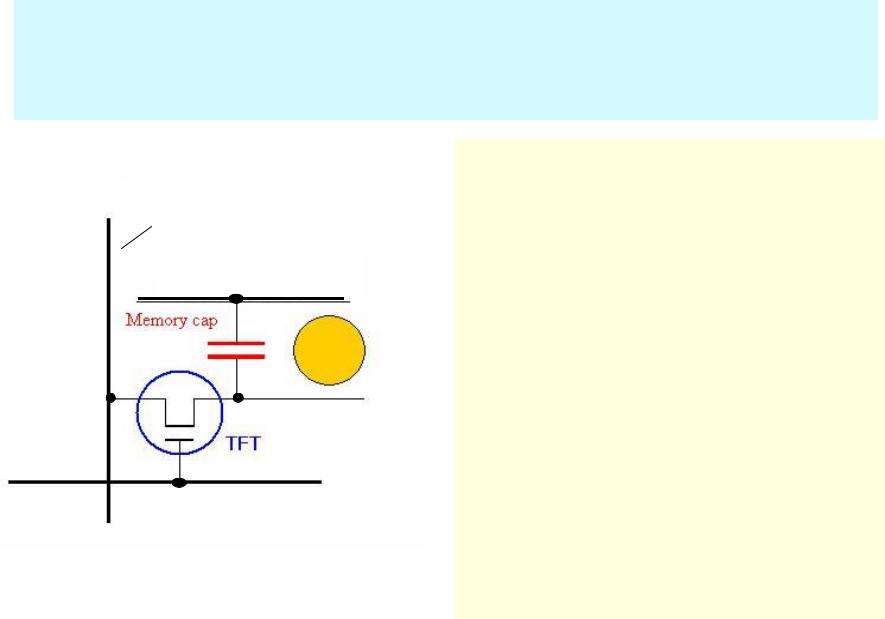

•Как только ячейка получает заряд, она, подобно конденсатору, хранит его;

•дополнительный

конденсатор,

"подпитывает" ячейку на протяжении цикла сканирования.

ЖКЭ с активной матрицей:

каждая ячейка управляется своим транзистором

Транзис- торы

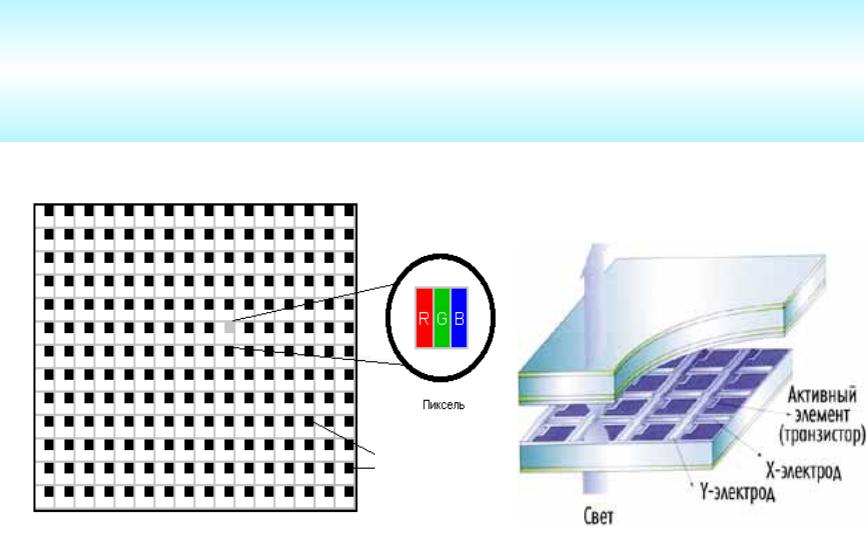

7.3.4 ЖКИ: получение цветного изображения: Варианты топологии рисунка цветного фильтра

• А) Delta	• Б) Stripe

Время отклика (инерционность)

•Это время, за которое транзистор успевает изменить пространственную ориентацию молекул жидких кристаллов (наибольшее время, за которое отдельный пиксель максимально изменяет свою яркость). Этот параметр состоит из двух величин: времени на включение пикселя (come-up time) и времени на выключение (come-down time).

•Определяет частоту обновления изображения на экране. Для того чтобы быстро движущиеся объекты не казались смазанными, достаточно времени отклика 25 мс.
