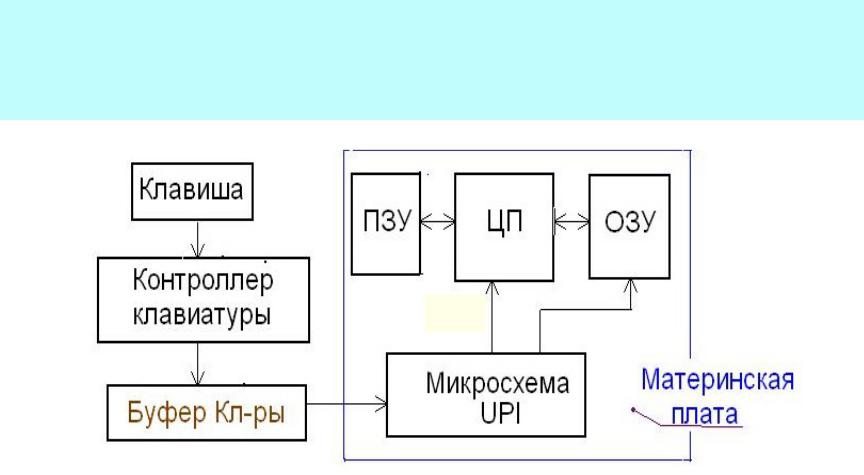

Преобразования нажатия кл-ши в скан-код и, далее, в код ASCII

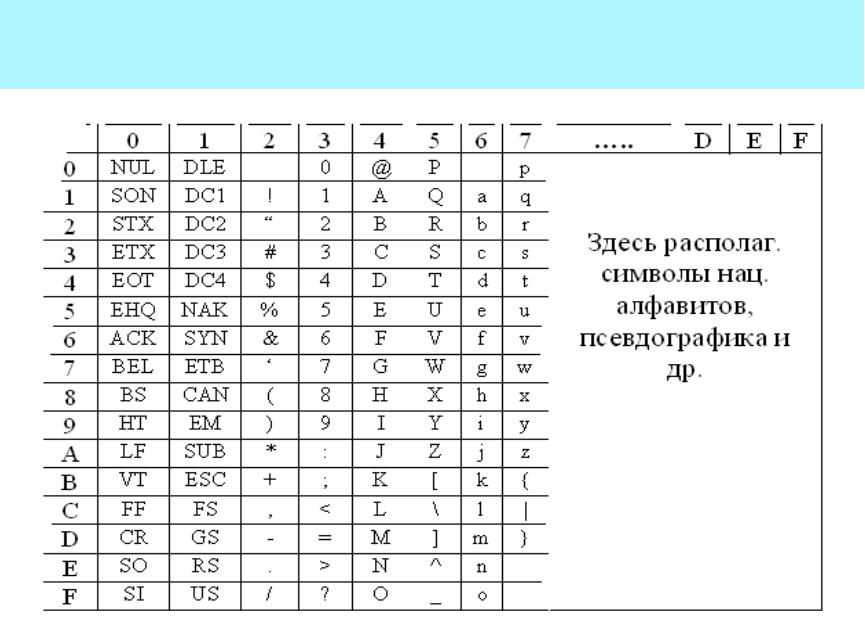

Кодовая таблица ASCII

Номера клавиш и скан-коды

При нажатии клавиши встроенный в клавиатуру процессор определяет координаты замкнутого переключателя в матрице.

После этого он передает на системную плату послед. пакет данных, содержащий скан-код нажатой клавиши (код активизации).

Когда клавиша возвращается в первоначальное состояние, отправляется код останова (break code), указывающий системной

плате на то, что клавиша отпущена. Код останова аналогичен коду активизации плюс 80h. Например, если код активизации для клавиши <A> составляет 1Eh, код останова будет 9Eh.

С помощью этих кодов система определяет конкретную нажатую клавишу или комбинацию нескольких одновременно нажатых клавиш.

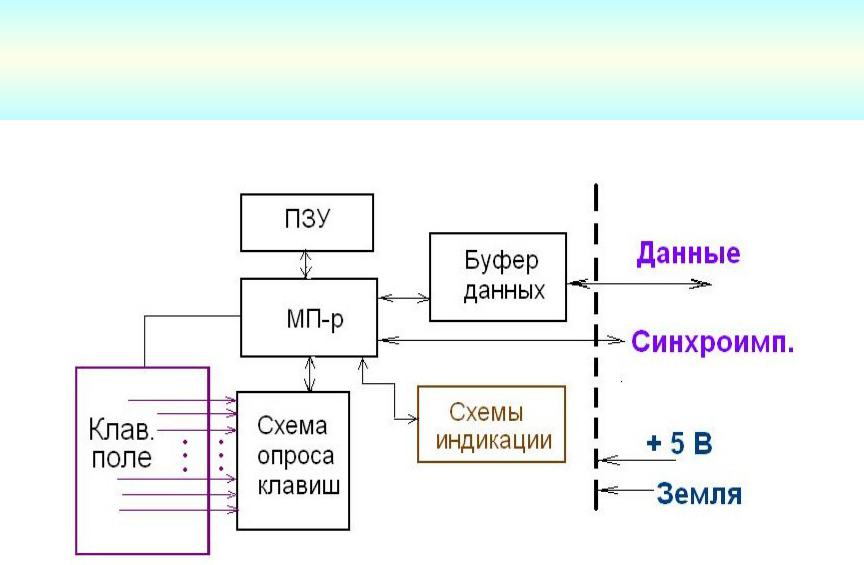

Структурная схема электронной части Кл-ры

Передача данных от клавиатуры

Используется следующий протокол: сначала передается старт-бит (всегда "0"), затем восемь бит данных, один бит проверки на нечетность и один стоп-бит (всегда "1"). Данные должны считываться в тот момент, когда синхросигнал имеет низкое значение.

Формирование синхросигнала осуществляет клавиатура. Длительность как высокого, так и низкого импульсов синхросигнала обычно равняются 30-50 мкс.

Ведущая система может послать клавиатуре команды путем удерживания линии синхроимпульсов в низком состоянии. После этого на линии данных устанавливается низкий сигнал (старт-бит). Затем линия синхронизации должна быть освобождена. После этого клавиатура сформирует 10 синхроимпульсов.

Подключение Кл-ры через 6-контактный разъем

5.3. Сенсорные экраны (Touch Screen)

Интуитивно понятный интерфейс в системах, где нет активного ввода

Физические принципы построения

•На формировании «завесы» ИК-лучей

•Резистивные

•Емкостные

•На ультразвуковых волнах
