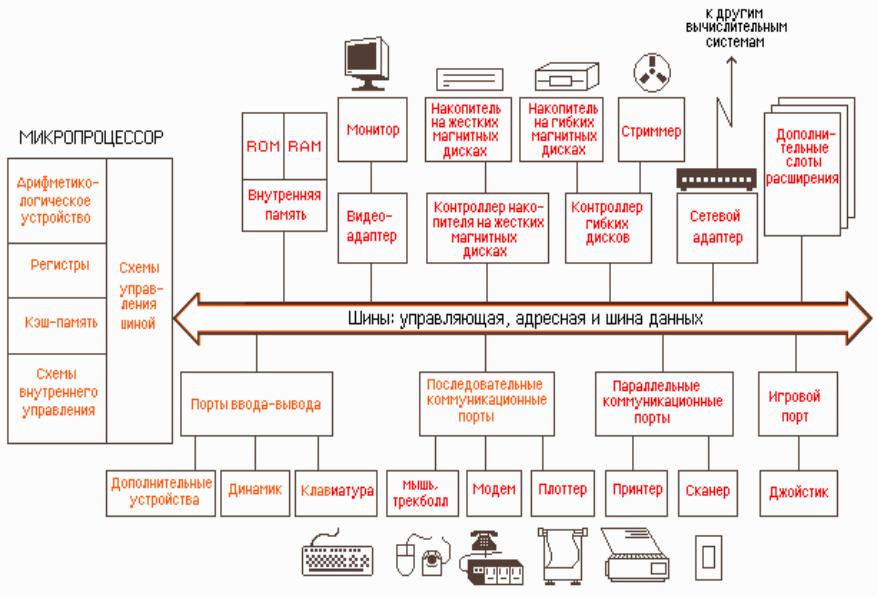

Внешние у-ва ЭВМ

ВЗУ

5. У-ва ввода

Эти периферийные устройства, обеспечивают:

•преобразование данных, содержащихся на носителях или в сигналах (электрических, акустических) или кодируемых нажатием клавиш, в форму, допускающую ввод этих данных в ЭВМ;

•автоматический ввод данных в ЭВМ.

5.1.У-ва ввода: классификация

•по применению или отсутствию носителя;

•по степени участия человека (ручные, автоматические…);

•по виду информации (графической, текстовой…);

•по целевому назначению: универсальные, специальные

Группы у-в ввода

•Клавиатуры

•Дисплейные средства диалогового взаимодействия (мыши, джойстики, трекболы, сенсорные экраны)

•Графические у-ва ввода (автоматические, полуавтоматические)

•У-ва ввода с машинных носителей

•Средства речевого ввода

•АЦП

5.2АЦП

•Аналого-цифровые преобразователи предназначены для преобразования аналоговой величины в цифровой код.

•АЦП применяются как устройства ввода аналоговых сигналов в цифровые ЭВМ.

•АЦП входят в состав ряда других устройств ввода

Как правило, АЦП - электронное устройство, преобразующее напряжение в двоичный цифровой код

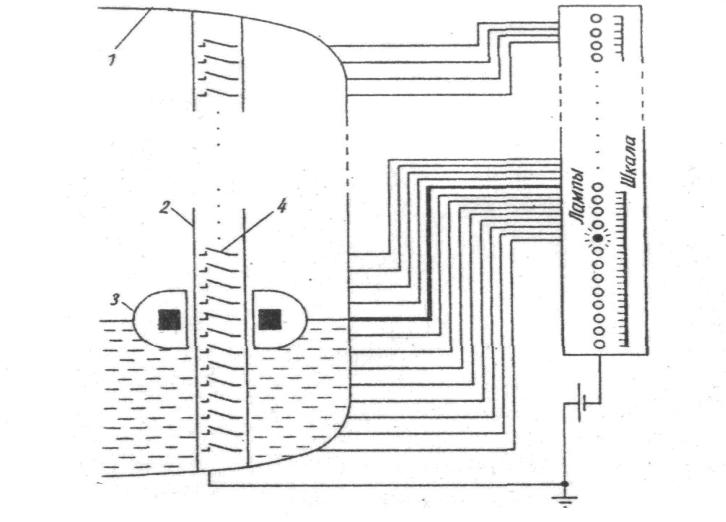

Некоторые неэлектронные устройства с цифровым выходом следует также относить к АЦП, напр., определенные типы преобразователей угол- код

Простейший одноразрядный двоичный АЦП -компаратор

Роль АЦП при оптической записи и считывании

Разрядность АЦП при сканировании влияет на уровень детальности изображения, число полутонов, градаций яркости, цветов…

5.2.1 АЦП параллельного

типа

Опорные напряжения задаются с помощью резистив. делителя.

Входное напряж. Uвх сравнивается с

набором опорных напряжений, снимаемых с делителя.
