10. Плиты перекрытий сборного железобетонного каркаса многоэтажных промышленных зданий.

В многоэтажных промышленных зданиях применяют балочную и безбалочную схемы каркасов. Элементами каркаса являются колонны с фундаментами под ними и ригели перекрытий, вместе образующие железобетонные рамы. Сборный железобетонный каркас с балочным перекрытием проектируют как рамную, рамно-связевую или шарнирно-связевую системы. При рамной системе вертикальные и горизонтальные нагрузки, приходящиеся на здание, воспринимают железобетонные рамы с жесткими узлами. В рамно-связевой системе рамы с жесткими узлами воспринимают только вертикальные усилия, а горизонтальные усилия воспринимают перекрытия, передавая их на поперечные и торцовые стены и лестничные клетки. Если узлы рам имеют не жесткое, а шарнирное крепление, такая система называется шарнирно-связевой, передача нагрузок при этом происходит также, как и в рамно-связевой. Сборные железобетонные каркасы с балочным перекрытием (рис. 20) широко применяют при возведении многоэтажных промышленных зданий. Балочное перекрытие состоит из ригелей (прогонов), опирающихся на консоли колонн, и ребристых плит, уложенных по прогонам. Сборные элементы каркаса соединяются сваркой закладных деталей с последующим замоноличиванием.

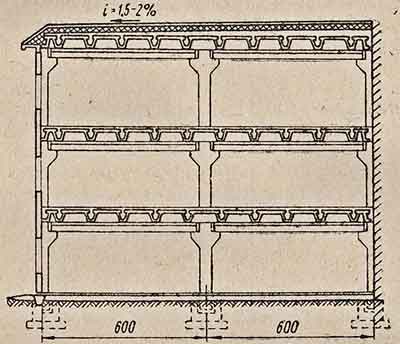

Рис. 20. Многоэтажное здание с балочными перекрытиями

При безбалочной схеме (рис. 21) на капители колонн, выполненные в виде усеченной пирамиды квадратного сечения в основании, опирают многопустотные надколонные панели. На эти панели укладывают панели перекрытия. При безбалочной схеме перекрытие получается меньшей высоты, чем при балочной, но требуется больше бетона и стали, кроме того, более трудоемок монтаж.

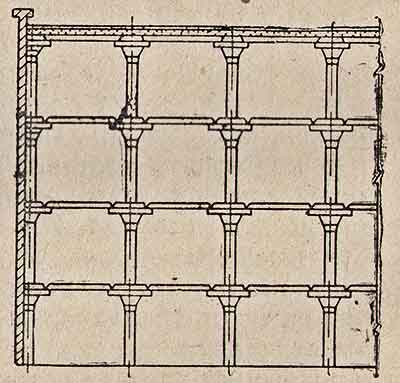

Рис. 21. Многоэтажное промышленное здание со сборными безбалочными перекрытиями

11. Въезды, проезды и расстояния между зданиями и сооружениями.

Ширина проезжей части внутриплощадочных автомобильных дорог при езде в обе стороны должна быть 6 м, а при езде в одну сторону — 3,5 м. Минимальный радиус закруглений в целях возможности поворота автомашины с прицепом на тихом ходу принимают равным 12 м. Наиболее экономичным решением является устройство дорог с ездой в одну сторону, однако при этом должны быть соблюдены следующие условия: проезд должен быть кольцевой или сквозной (без тупиков); в местах возможной разгрузки необходимо дорогу уширить для того, чтобы стоящие под разгрузкой автомашины не препятствовали проезду других машин.

Расстояния от рабочих мест на открытом воздухе или в отапливаемых помещениях до санитарно-бытовых помещений (за исключением уборных) не должны превышать 500 м, а в Северной строительно-климатической зоне - 300 м.

Ширину ворот для въездов на площадки сельскохозяйственных предприятий надлежит принимать на 1,5 м более ширины принятых для этих предприятий типов автомобилей или сельскохозяйственных машин, но не менее 4,5 м, а ширину ворот для железнодорожных въездов принимать: для колеи 1520 мм - по ГОСТ 9238-73, для колеи 750 мм - по ГОСТ 9720-76.

К зданиям и сооружениям по всей их длине должен быть обеспечен свободный подъезд пожарных автомобилей: с одной стороны здания или сооружения - при ширине их до 18 м и с двух сторон - при ширине более 18 м.

Расстояния между зданиями, освещаемыми через оконные проемы, должно быть не менее наибольшей высоты (до верха карниза) противостоящих зданий.
