Приложение 1. Соответствие типу сравнения определенных типов диаграмм.

покомпонентное сравнение - показывает размер каждого компонента в процентах от некоего целого

позиционное сравнение - сравнение соотношения больше меньше

временное сравнение - отражает динамику процессов и явлений

частотное сравнение - определяет сколько объектов попадает в определенные последовательные области числовых значений (концентрация, частотность, распределение), число объектов в интервалах

корреляционное сравнение - показывает наличие или отсутствие зависимости между двумя переменными

Типы диаграмм:

Круговая – показывает каждую долю как определенный процент от целого

Линейчатая – сравнивает позиции различных регионов, стран, компаний по отдельным компонентам

Гистограмма – отражает динамику изменений (оптимальный выбор при сравнении 7-8 позиций)

График – отражает динамику изменений показателя

Точечная – отражает отношения между численными значениями нескольких показателей

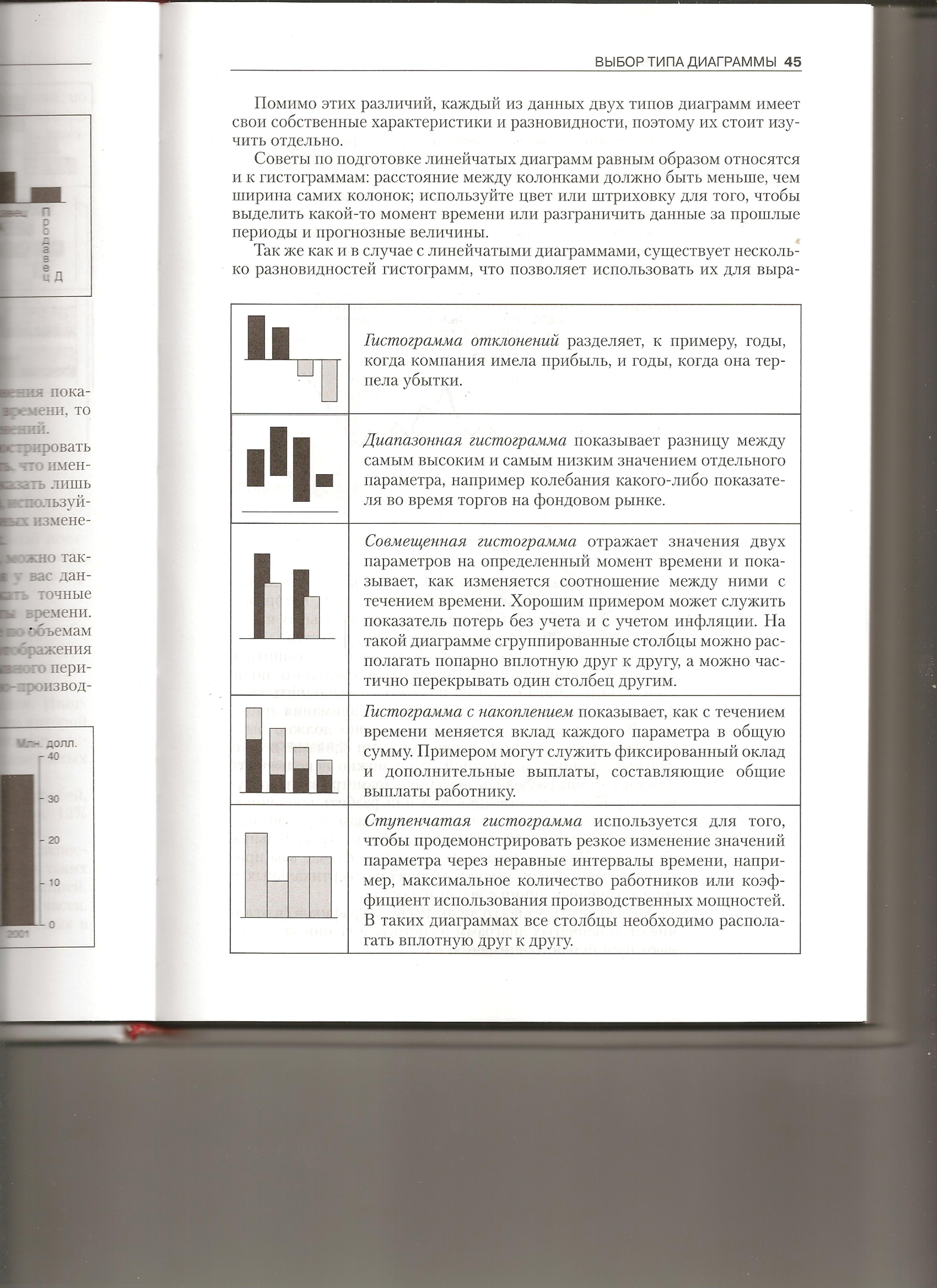

Источник: Желязны, Д. Говоря на языке диаграмм: пособие по визуальным коммуникациям/Джин Желязны; пре. с англ. [А.Мучника и Ю.Корнилович] – 5-е изд. – М.: Манн, Иванов и Фербер, 2012. – 304 с.

Приложение 2. Выбор типа диаграммы при экономическом анализе.

Выбор правильного типа диаграммы целиком и полностью зависит от того, насколько четко вы представляете себе, что она должна иллюстрировать и какую информацию показывать.

Используя данные таблицы 1, можно создать несколько разных диаграмм, которые будут нести разные идеи.

Таблица.1

Объем продаж компаний по регионам страны в январе, %

Регион	Компания А	Компания Б
Север	13	39
Юг	35	6
Восток	27	27
Запад	25	28

Вариант диаграммы

Отражаемая идея

И 2. - Структура продаж компаний А и Б различна 3. – региональная структура продаж компаний А и Б неоднородна 4. – Наибольших успехов компания А добилась на юге, компания Б – на севере. Наименьших успехов компания А добилась на севере, а компания Б – на юге 5. Наибольшая доля продаж компании А – на юге страны, где у компании Б этот показатель является наименьшим 6. – На юге компания А значительно опережает компанию Б; на востоке и западе компании активно конкурируют друг с другом;
