4.7 Замок зажигания
4.7.1 Осмотр
Снимите переднюю фару с щитка
Отключите разъем замка зажигания.
“
”
Позиция закрыто. Разомкнутая цепь.
“
”
Позиция открыто. Двигатель можно завести.
“
”
Позиция парковки. В ночное время
припаркуйте мотоцикл, с помощью ключа
зажигания выберите позицию “
”.
После этого ключи можно вытащить, задний
фонарь будет продолжать гореть.
4.7.2 Замена замка зажигания.
Снимите блок-фару переднюю.
Снимите болт крепления, снимите кронштейн замка зажигания.
Снимите болт крепления, замените замок зажигания.
4.8 Прибор звукового сигнала
Проверка
Снимите провод прибора звукового сигнала
Подключите провод звукового сигнала к аккумулятору, проверьте сигнал.
4.9 Блок рулевых переключателей
Снимите щиток рулевой колонки
Снимите болт крепления рычага тормоза, снимите подставку.
Снимите кронштейн рычага заднего тормоза
Снимите рукоятку управления дроссельной заслонкой, винт.
Снимите трос управления дроссельной заслонкой.
Снимите винт крепления руля, снимите руль.

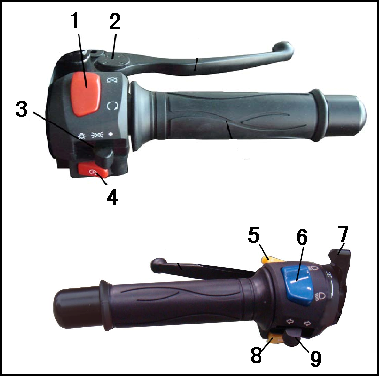

Выключатель
Снимите регулятор рукоятки переднего тормоза
Снимите переключатель света
Кнопка запуска
Переключатель лампы обгона (passing)
Переключатель дальнего и ближнего света фар
Регулятор рукоятки переднего тормоза
Переключатель сигнала поворота.
Осмотр и обслуживание шасси
ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ ДЕТАЛЕЙ ШАССИ
Передний тормоз
Задний тормоз
V. Тормоз
Обслуживание-------------------5.1
Диагностика---------------------5.2

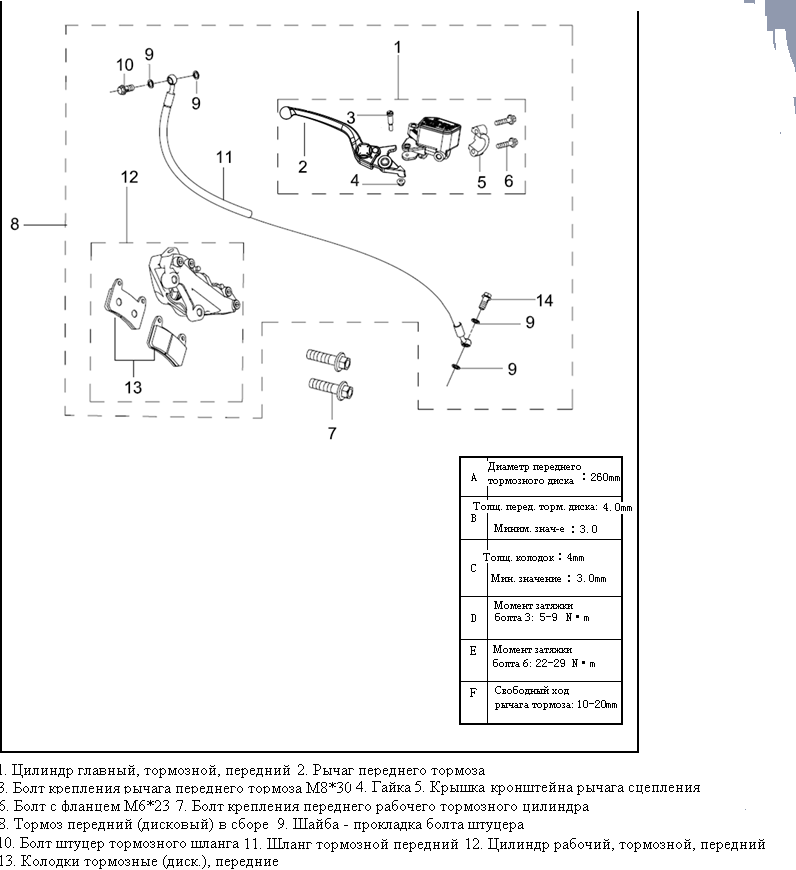

Передний тормоз---5.3

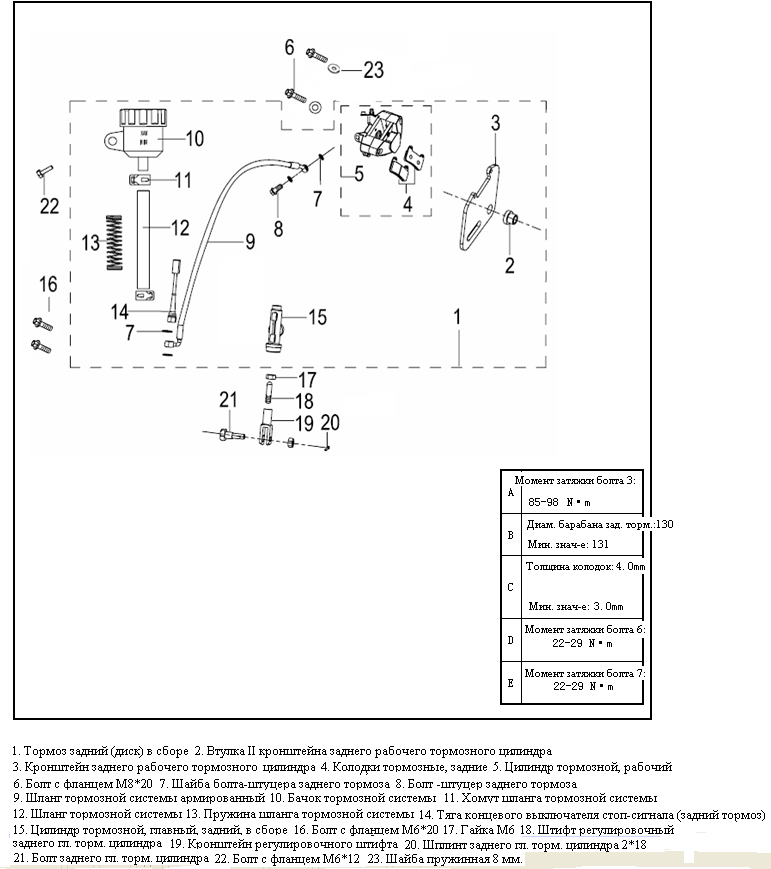

Задний тормоз-----5.4
5.1 Обслуживание
*ВНИМАНИЕ
•При установке или снятии тормоза на него не должно попадать масло или смазка.
•При чистке следует использовать подходящее чистящее средство, чтобы не повредить тормоз.
*Перед началом поездки проверьте тормоза*
|
Объект |
Стандартное значение (мм) |
Минимальное значение (мм) |
|
Диаметр переднего тормозного диска |
φ260 |
- |
|
Толщина переднего тормозного диска |
4.0 |
3.0 |
|
Толщина передних колодок |
6.0 |
5.0 |
|
Диаметр заднего тормозного диска |
φ240 |
- |
|
Толщина заднего тормозного диска |
4.0 |
3.0 |
|
Толщина задних колодок |
6.0 |
5.0 |
5.1.2 МОМЕНТ ЗАТЯЖКИ
Болт крепления заднего тормозного диска 5 - 9 N·m
Установочный болт переднего тормозного цилиндра 22-29 N·m
Установочный болт заднего тормозного цилиндра 22-29 N·m
5.2 ДИАГНОСТИКА
ТОРМОЗА
НЕЭФФЕКТИВНАЯ РАБОТА ТОРМОЗА ЖЕСТКИЙ РЫЧАГ/МЕДЛЕННО РЕАГИРУЕТ ТОРМОЗ
1.Плохо отрегулирован тормоз 1. Плохо отрегулирован тормоз
2.Износ тормозных колодок 2. Износ тормозных колодок
3.Неправильно установлены тормозные колодки 3. Неправильно установлены тормозные колодки
4.Загрязнение диска или колодок
ПОСТОРОННИЙ ЗВУК ПРИ РАБОТЕ ТОРМОЗОВ
1.Износ тормозных колодок
2.Загрязнение диска или колодок
