Котором записывают цифры индекса

записывают цифры индекса, разделена на девять зон (рис.14.11).

Каждый знак, нанесенный по направляющим трафарета, можно изобразить в виде двоичной девятиразрядной кодовой комбинации. Наличие линии знака в зоне соответствует «1», отсутствие – «0». Так, цифра 5 изображается кодом: 011011010. При написании цифр возможны также похожие на общепринятые изображения цифр (рис. 14.12).

Из большого числа (288) вариантов наборов из десяти цифр целесообразно выбрать тот, который удовлетворяет таким условиям, как: а) написание цифр похоже на общепринятое; б) ошибка при распознавании цифр индекса минимальная. При выборе оптимального варианта шрифта вводят критерий, который дает возможность сравнивать различные варианты. За такой критерий целесообразно принять вероятность Q ошибки при распознавании цифры. Ошибки в признаках при считывании цифры являются следствием большого количества независимых друг от друга причин, и для выделения каждого из девяти значений знака в считывающем устройстве обычно имеется собственный канал, поэтому можно утверждать, что отдельные ошибки в значениях являются событиями, не зависимыми друг от друга.

Рис. 14.12. Написание цифр на общепринятые изображения цифр

Рис. 14.13. Принцип построения

Считывающего устройства по схеме «Бегущий луч»

Поскольку появление ошибки в значении или его отсутствие являются событиями независимыми и составляют полную группу событий с вероятностью q и 1 – q, то в k признаках кода одновременно появляются ошибки при изменении k от 0 до n, которые равняются

.

Подытоживая вероятность появления искажений в значениях знака, получаем вероятность ошибки при опознавании цифры:

.

Для уменьшения вероятности ошибок необходимо иметь возможность выявлять и исправлять их при распознавании знака. Оценим, владеет ли применяемый девятиразрядный код достаточной информационной избыточностью.

Число разрешенных комбинаций равняется 10, т.е. числу цифр, которые распознаются. Общее число двоичного девятиразрядного кода N = mⁿ = 2⁹ = 512. Для повышения помехоустойчивости кода необходимо из 512 возможных комбинаций выбрать 10 таким образом, чтобы обеспечить максимально возможное кодовое расстояние. Доказано, что для такого соединения N и N₀ максимально возможное кодовое расстояние равняется 5, что дает возможность выявлять и исправлять двукратные ошибки. Однако не все девятизначные двоичные кодовые комбинации могут быть использованы, поскольку написание цифры должно быть похожим на общепринятое. В этой ситуации из 288 вариантов наборов цифр был выбран тот, у которого среднее расстояние Хемминга больше, т.е. изображенный в верхней строке рис. 14.14. Среднее расстояние Хемминга для этих цифр составляет d_cp = 4,71. Это дает возможность построить считывающее устройство для выявления и исправления некоторых одно- и двукратных ошибок.

При считывании стилизованных цифр индекса в цифросчитывающем устройстве автоматических письмосортировочных машин применяется сканирующая система с использованием проекции растра электронно-лучевой трубки (ЭЛТ) на изображение индекса («бегущий луч»). Принцип построения считывающего устройства по схеме «бегущего луча» представлен на рис. 14.13. В момент перекрывания передней кромкой письма, которое двигается со скоростью vn, фотобарьера Ф,

расположенного на входе приемной камеры считывающего устройства, включается блок развертки БР, который состоит из генераторов строчной и кадровой развертки. Пилообразные импульсы из генераторов строчной и кадровой развертки поступают в отклоняющую систему ОС ЭЛТ. На экране ЭЛТ сканирующим лучом создается растр, который состоит из вертикальных, равноотстоящих одна от другой строк. Растр с помощью оптической проекционной системы ПС накладывается на поле почтового индекса, перекрывая его в вертикальном и горизонтальном направлениях. Отраженный световой поток воспринимается фокусирующими оптическими системами ФОС и направляется на фотокатоды фотоэлектронных множителей ФЭМ. После усиления видеоусилителем ВУ, а также формирования и квантования по двум уровням в формирователе Ф, видеосигналы поступают на выход считывающего устройства.

В соответствии с выполняемыми операциями считывающее устройство состоит из четырех основных частей (рис. 14.14а):

- считывающего устройства СУ;

- устройства поиска местоположения индекса УП;

- анализирующего устройства АУ;

- блока принятия решения БПР.

Сигналы выхода считывающего устройства и устройства поиска местоположения индекса поступают на вход анализирующего устройства, которое превращает поступающие сигналы в кодовую комбинацию распознаваемой цифры.

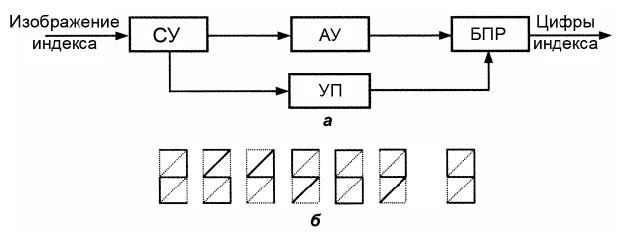

Рис. 14.14. Считывающее устройство (а) и дополнительная модификация индекса (б)

Девятизначная двоичная кодовая комбинация выхода анализирующего устройства поступает на схемы сравнения блока принятия решений. Разряды управляющих импульсов (с 1-го по 9-й) поступают на соответствующие шины коммутационного поля или эталонов. Цифра считается распознанной, если при сравнении с эталонными кодовыми комбинациями на выходе логического устройства, которое выполняет функцию распознавания знака, сигнал отсутствует. Функции такого устройства можно принести в виде функции F j, где j = 0, 1, 2.

Например, для цифры «0» эталонная комбинация 111111000. Конъюнктивная логическая функция совпадения с эталонным кодом цифры «0» определяется выражением. Отсюда искомая логическая функция распознающего устройства цифры «0». С целью улучшения качества распознавания цифр индекса наряду с основной рассматривается дополнительная модификация цифр индекса (рис. 14.14, б). Это дает возможность учитывать те отклонения в написании цифр, которые могут быть допущены отправителем из-за того, что цифры, которые принадлежат к дополнительной модификации, очень похожи на основные. Более сложным является считывающее устройство, которое распознает как машинописные, так и рукописные буквы, цифры, знаки и символы, цифровые и буквенно-цифровые почтовые коды. К классу письмосортировочных машин, которые оборудованы такими устройствами, принадлежит письмосортировочная машина фирмы AEG-AL885.

Функциональная схема системы автоматического считывания адреса и штрихового кодирования изображена на рис. 14.15.

1 – транспортер, 2 – процесс обработки почты, 3 – адресный сканер, 4 – электронный счетчик, 5 – линия задержки, 6 – принтер нанесения кодов, 7 – верификатор, 8 – канал сортирования, 9 – видеокодирующее устройство

Рис. 14.15. Функциональная схема автоматического считывания адреса и штрихового кодирования

Она обеспечивает работу в двух режимах:

- считывание – кодирование – сортировка;

- сортировка закодированной письменной корреспонденции.

Первый режим используется при сортировке исходящей, а второй – входящей письменной корреспонденции.

Письма транспортером 1 подаются на адресный сканер 3, благодаря которому оптическое изображение адресной стороны конверта превращается в электрические импульсы, которые посылаются на электронный счетчик 4.

Зона сканирования адреса имеет (рис. 14.16) – 120 мм в высоту и 140 мм в длину. Транспортирование писем выполняется со скоростью 3 м/с. Исходящие письма после сканирования адресной стороны в процессе их движения направляются на линию задержки 5. Движение писем в линии задержки до нанесения на них штрихового кода в указанной модификации письмосортировочной машины выполняется на протяжении 12 с. Если электронный счетчик 4 обеспечивает после сегментации и нормализации распознавание символов почтового кода и находит в справочнике соответствующую комбинацию символов, то обеспечивается автоматическое распознавание адреса.

Рис. 14.16. Зона сканирования адреса

С целью конструктивного упрощения оборудования на следующих транзитных и начальных

этапах сортировки на каждое письмо перед направлением его в транспортно-распределительную систему сортировочной машины исходящей корреспонденции наносится штриховой код (баркод). При этом электронный счетчик 4 взаимодействует с принтером для нанесения штрихкодов 6, который

и наносит в адресной зоне конверта штриховой код (ШК) (рис. 14.15).

Если письмо имеет рукописный текст почтового адреса и кода места назначения, вероятность отказа автоматического распознавания адреса повышается. То есть, когда контекстный поиск распознанных рукописных или машинописных символов не отвечает ни одному адресу, который находится в справочнике, автоматического распознавания почтового адреса не происходит и электронный счетчик 4 не даёт принтеру 6 команду на печать штрихового кода. Такое письмо не должно попадать в транспортно-распределительную систему машины 8, поскольку не определен номер накопителя, в который его необходимо направить. С целью обеспечения кодирования нераспознанных писем предусмотрена возможность введения адреса операторами видеокодирующих рабочих мест 9. Видеоизображение адресной стороны, автоматически нераспознанных сканером 3 писем, передается на двухмониторное устройство 9, которое оборудовано ручным кодировщиком. Оператор кодирующего устройства 9 за время пребывания письма на линии задержки 5 (12 с), определяет адрес и с ручного кодировщика вводит информацию в электронный счетчик 4, который дает соответствующую команду принтеру 6 на печать штрихового кода. Если за время пребывания письма на линии задержки оператор не успеет ввести информацию, то письмо считается утраченным для сортировки и возвращается на вход системы – транспортер 1. Учитывая большую производительность письмосортировочной машины (П_т, шт/ч), а также вероятность автоматического распознавания адреса (Р_а), которая зависит от параметров электронного счетчика 4 и качества написания почтового адреса отправителями, количество параллельно действующих рабочих мест ручного кодирования писем может быть определено так:

где

Пк – производительность ручного кодирующего устройства 6, шт/ч.

Пример. Производительность письмосортировочной машины П_т=33000 шт/ч, вероятность автоматического распознавания Р_а, производительность ручного кодирования П_к=33000 шт/ч. Определить количество параллельных рабочих мест ручного кодирования.

Решение:

Верификатор 7 обеспечивает контрольное считывание штрихового кода перед направлением письма в транспортно-распределительную систему машины.

Для нанесения штрихового кода используются:

• - флуоресцентные краски (Германия, Нидерланды, Норвегия);

• - флуоресцентные краски (Соединенное Королевство Великобритании и Северной Ирландии);

- черные чернила (США).
