Резюме

В этом разделе приводится резюме основных вопросов, рассмотренных в занятии.

Резюме

Маршрутизаторы содержат компоненты, которые также являются компонентами компьютеров

икоммутаторов, такие как ЦП, системная плата, ОЗУ и ПЗУ.

В процессе доставки IP-пакетов маршрутизаторы выполняют две основных функции: ведение таблиц маршрутизации

иопределение оптимального пути для пересылки пакетов.

Маршрутизаторы определяют оптимальный путь для пересылки IP-пакетов между сетями. Маршрутизаторы могут использовать различные типы маршрутов к сетям назначения, включая статические и динамические маршруты, а также маршруты по умолчанию.

Таблицы маршрутизации содержат упорядоченный список оптимальных путей к известным сетям и информацию

о получателях, связях со следующими переходами и метриках маршрутизации.

Алгоритмы маршрутизации обрабатывают полученные обновления и устанавливают в таблицу маршрутизации

оптимальные маршруты.

Резюме (прод.)

Обычно используются следующие метрики маршрутизации: полоса пропускания, задержка, число переходов и стоимость.

Дистанционно-векторные протоколы маршрутизации автоматически создают и обновляют таблицы маршрутизации, отправляя всю таблицу маршрутизации или ее часть соседям. В методе маршрутизации на базе векторов

расстояния определяется направление (вектор) и расстояние до любой сети в интерсети.

Протоколы маршрутизации на базе состояния канала автоматически создают и обновляют таблицы маршрутизации, применяя алгоритмы к базам данных

состояния каналов для определения оптимального пути, и рассылают информацию о своих каналах всем маршрутизаторам в сети.

Компанией Cisco разработан протокол EIGRP, объединяющий лучшие характеристики протоколов маршрутизации на базе векторов расстояния и состояния канала.

Занятие 2

Общие сведения о двоичной системе счисления

Обзор

Все функции компьютера используют систему триггеров, которые могут находиться в одном из двух положений: включенном или выключенном. Эта система называется двоичной системой, где положение «выкл.» представлено цифрой 0, а положение «вкл.» – цифрой 1. Двоичное число может состоять только из 0 и 1.

Сетевые адреса устройств также используют двоичную систему для задания местоположения в сети. IP-адреса основываются на точечно-десятичном представлении двоичного числа. Чтобы понять принципы построения сетей, необходимы базовые знания математических свойств двоичной системы счисления. В этом занятии рассматриваются математические соотношения, используемые в двоичной системе счисления, а также преобразование десятичного числа (основание 10) в двоичное (основание 2) и наоборот.

Задачи

По окончании этого занятия вы сможете преобразовать десятичные числа в двоичные и двоичные числа в десятичные. Это значит, что вы сможете выполнять следующие задачи:

описывать системы двоичного и десятичного счисления;

описывать процесс «возведения 2 в степень»;

преобразовывать десятичное число в двоичное;

преобразовывать двоичное число в десятичное.

Десятичная и двоичная системы счисления

Десятичная система счисления (основание 10) используется в обычных математических операциях, а двоичная система счисления (основание 2) является основой компьютерных вычислений. В этом разделе рассматриваются десятичная и двоичная системы счисления.

Десятичные и двоичные числа

Для представления десятичных чисел используются цифры от 0 до 9.

Двоичные числа записываются при помощи последовательности двух цифр – 0 и 1.

Вдесятичной системе счисления используются цифры 0, 1, 2, 3, 4, 5, 6, 7, 8 и 9. Для представления чисел больше 9, используется число 10, затем значения увеличиваются на единицу до 99. Затем используется число 100 и значения последовательно увеличиваются, причем в каждой колонке слева значение увеличивается на +1.

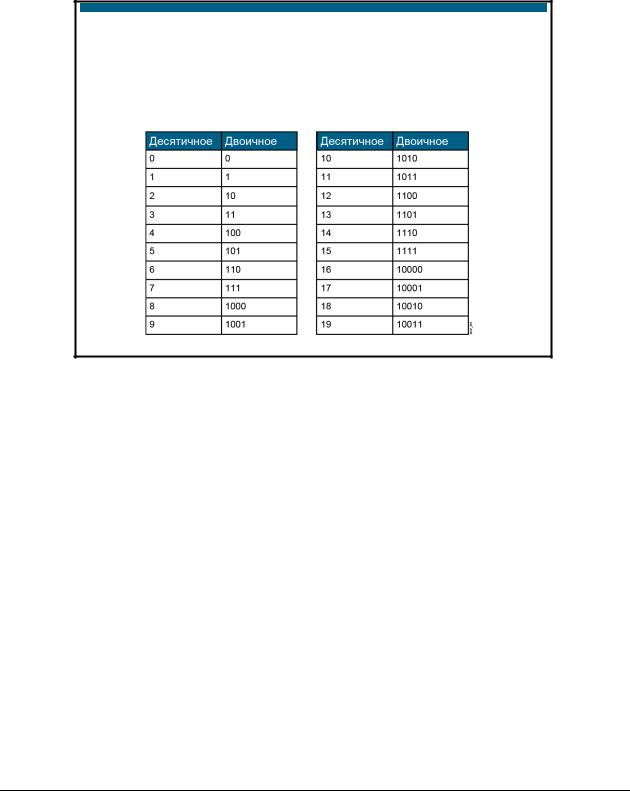

Вдвоичной системе счисления используются только цифры 0 и 1. Поэтому первая цифра 0, а за ней следует 1. Для представления числа больше 1 в двоичной системе используется значение 10, затем 11. Затем используются следующие значения: 100, 101, 110, 111, затем 1000 и т. д. На рисунке показаны эквиваленты десятичных чисел от 0 до 19 в двоичной системе счисления.

Степени двойки

Чтобы уяснить принцип использования двоичных чисел в адресации, необходимо разобраться в математическом процессе преобразования десятичного числа в двоичное и обратно. В этом разделе рассматривается метод степеней двойки.

Степени двойки

Батарейки калькулятора могут разрядиться, а таблицы – потеряться, но если известны математические принципы, для преобразования двоичных чисел в десятичные и обратно достаточно листка бумаги и карандаша. Существуют таблицы для упрощения процесса преобразования десятичных чисел в двоичные, в которых, например, указано, что 20 – это десятичная 1, 21 – это десятичная 2, 22 – это десятичная 4 и т.д. На рисунке показано формирование некоторых десятичных чисел.

Процедура преобразования десятичного числа в двоичное

№Действие

1.Глядя на рисунок, определите, какая степень числа 2 меньше или равна 35. Сколько раз по 128 в числе 35? Нисколько, поэтому поставьте 0 в этот столбец.

5.Проверьте, сколько раз по 16 (следующая в порядке убывания степень 2) в значении 3. Нисколько, поэтому поставьте 0 в данный столбец.

8.Следующее значение 2. 2 меньше 3. Сколько раз по 2 в числе 3? Один. Поставьте 1 в этот столбец.

9.Если из 3 вычесть 2, получится 1.

10.Десятичное значение последнего бита равно 1, что соответствует остатку. Поэтому поставьте 1 в последний столбец. Двоичный эквивалент десятичного значения 35 – 100011.

Процедура преобразования двоичного числа в десятичное

№Действие

1.Определите значение разряда, соответствующее биту 1 в двоичном числе,

взависимости от его позиции. Например, на рисунке показано, что бит в столбце 27 равен 1, поэтому суммарное значение в десятичном формате равно 128.

2.В столбце 26 (64) указано значение 0. Для расчета десятичного значения используется следующая формула 128 + 0 = 128.

3.В столбце 25 (32) указано значение 1. Для расчета десятичного значения используется следующая формула 128 + 32 = 160.

4.В столбце 24 (16) указано значение 0. Прибавив это значение к суммарному значению

вдесятичном формате, получим 160 + 16 = 176.

5.В следующем столбце 23 указано значение 1, поэтому прибавляем 8 к суммарному значению в десятичном формате и получаем 176 + 8 = 184.

6.В столбцах 22 и 21 указаны значения 0. Прибавляем нули к суммарному значению

вдесятичном формате: 184 + 0 + 0 = 184.

7.И, наконец, в столбце 20 (1) установлена 1. Теперь прибавим 1 к 184 и получим 185. Десятичным эквивалентом двоичного значения 10111001 является значение 185.
