Настройка аутентификации EIGRP MD5 (прод.)

RouterX(config-keychain-key)#

key-string текст

Определяет строку ключа (пароль)

RouterX(config-keychain-key)#

accept-lifetime время_начала {infinite | время_окончания | duration секунды}

(Необязательно) Указывает, может ли ключ использоваться для принятых пакетов

RouterX(config-keychain-key)#

send-lifetime время_начала {infinite | время_окончания | duration секунды}

(Необязательно) Указывает, может ли ключ использоваться для отправки пакетов

Действие 3 С помощью команды key-string задайте строку ключа (пароль) (см рисунок). В таблице описывается параметр этой команды.

Параметр команды key-string

Действие 4 (Необязательно) Кроме того, можно использовать команду accept-lifetime, чтобы задать время, в течение которого допускается использование ключа для принимаемых пакетов (см. рисунок). Если вы не введете команду accept-lifetime, будет использоваться бесконечный период. В таблице описываются параметры этой команды.

Параметры команды accept-lifetime

Действие 5 (Необязательно) Введите команду send-lifetime, чтобы задать время,

в течение которого допускается использование ключа для отправляемых пакетов (см. рисунок). Если вы не введете команду send-lifetime, будет использоваться бесконечный период. В таблице описываются параметры этой команды.

Параметры команды send-lifetime

Примечание Если при настройке аутентификации EIGRP не была использована команда service password-encryption, ключ будет сохранен в конфигурации маршрутизатора

в виде нешифрованного текста. Если команда service password-encryption была введена, ключ сохраняется и отображается в зашифрованном виде. Когда пароль выводится, перед ним отображается тип шифрования 7.

Настройка аутентификации EIGRP MD5 (прод.)

RouterX(config-if)#

ip authentication mode eigrp автономная_система md5

Задает аутентификацию MD5 для пакетов EIGRP

RouterX(config-if)#

ip authentication key-chain eigrp автономная_система имя_цепочки

Включает аутентификацию пакетов EIGRP с использованием ключа в цепочке ключей

Чтобы настроить аутентификацию MD5 для EIGRP, выполните следующие действия:

Действие 1 Перейдите в режим конфигурации для интерфейса, на котором необходимо включить аутентификацию.

Действие 2 С помощью команды ip authentication mode eigrp md5 включите аутентификацию MD5 для пакетов EIGRP (см. рисунок). В таблице описывается параметр этой команды.

Параметр команды ip authentication mode eigrp md5

автономная_система Номер автономной системы EIGRP, для которой будет использоваться аутентификация

Действие 3 Укажите цепочку ключей, которая будет использоваться для аутентификации пакетов EIGRP с помощью команды ip authentication key-chain eigrp. Параметры это команды описываются в таблице.

Параметры команды ip authentication key-chain eigrp

Пример конфигурации аутентификации EIGRP MD5

RouterX

<output omitted>

key chain RouterXchain key 1

key-string firstkey

accept-lifetime 04:00:00 Jan 1 2006 infinite send-lifetime 04:00:00 Jan 1 2006 04:01:00 Jan 1 2006

key 2

key-string secondkey

accept-lifetime 04:00:00 Jan 1 2006 infinite send-lifetime 04:00:00 Jan 1 2006 infinite

<output omitted>

!

interface Serial0/0/1 bandwidth 64

ip address 192.168.1.101 255.255.255.224 ip authentication mode eigrp 100 md5

ip authentication key-chain eigrp 100 RouterXchain

Пример: Kонфигурация аутентификации MD5

На рисунке приводится конфигурация аутентификации EIGRP MD5 для маршрутизатора X.

Аутентификация MD5 настраивается на интерфейсе serial 0/0/1 с помощью команды ip authentication mode eigrp 100 md5. Команда ip authentication key-chain eigrp 100 RouterXchain активирует использование цепочки ключей RouterXchain для автономной системы EIGRP AS 100.

Команда key chain RouterXchain активирует режим конфигурации для цепочки ключей RouterXchain. Задаются два ключа. Ключ 1 задается в качестве «первого ключа»

с помощью команды key-string firstkey. Этот ключ будет использоваться для пакетов, принятых маршрутизатором X, начиная с 4:00 (0400) 1-го января 2006 г. (команда accept-lifetime 04:00:00 Jan 1 2006 infinite). Команда send-lifetime 04:00:00 Jan 1 2006 04:01:00 Jan 1 2006 указывает, что этот ключ можно использовать для отправляемых пакетов только в течение одной минуты 1-го января 2006 г. После этого ключ станет недействительным для аутентификации отправляемых пакетов.

Ключ 2 задается в качестве «второго ключа» с помощью команды key-string secondkey. Этот ключ будет использоваться для пакетов, принятых маршрутизатором X, начиная с 4:00 (0400) 1-го января 2006 г. (команда accept-lifetime 04:00:00 Jan 1 2006 infinite). Кроме того, это ключ можно использовать для пакетов, отправленных с 4:00 (0400) 1-го января 2006 г. (команда send-lifetime 04:00:00 Jan 1 2006 infinite).

Таким образом маршрутизатор X принимает и пытается проверить подпись MD5 всех пакетов EIGRP с идентификатором ключа 1. Кроме того, маршрутизатор X примет пакет с идентификатором ключа 2. Все остальные пакеты MD5 будут отброшены. Маршрутизатор X отправляет все пакеты EIGRP с ключом 2, поскольку ключ 1 больше не действителен для отправки пакетов.

Пример конфигурации аутентификации EIGRP MD5 (прод.)

RouterY

<output omitted>

key chain RouterYchain key 1

key-string firstkey

accept-lifetime 04:00:00 Jan 1 2006 infinite send-lifetime 04:00:00 Jan 1 2006 infinite

key 2

key-string secondkey

accept-lifetime 04:00:00 Jan 1 2006 infinite send-lifetime 04:00:00 Jan 1 2006 infinite

<output omitted>

!

interface Serial0/0/1 bandwidth 64

ip address 192.168.1.102 255.255.255.224 ip authentication mode eigrp 100 md5

ip authentication key-chain eigrp 100 RouterYchain

На рисунке приводится конфигурация аутентификации EIGRP MD5 для маршрутизатора Y.

Аутентификация MD5 настраивается на интерфейсе serial 0/0/1 с помощью команды ip authentication mode eigrp 100 md5. Команда ip authentication key-chain eigrp 100 RouterYchain активирует использование цепочки ключей RouterXchain для автономной системы EIGRP AS 100.

Команда key chain RouterYchain активирует режим конфигурации для цепочки ключей RouterXchain. Задаются два ключа. Ключ 1 задается в качестве «первого ключа» с помощью команды key-string firstkey. Этот ключ будет использоваться для пакетов, принятых маршрутизатором Y, начиная с 4:00 (0400) 1-го января 2006 г. (команда accept-lifetime 04:00:00 Jan 1 2006 infinite). Кроме того, это ключ можно использовать для пакетов, отправленных с 4:00 (0400) 1-го января 2006 г. (команда send-lifetime 04:00:00 Jan 1 2006 infinite).

Ключ 2 задается в качестве «второго ключа» с помощью команды key-string secondkey. Этот ключ будет использоваться для пакетов, принятых маршрутизатором Y, начиная с 4:00 (0400) 1-го января 2006 г. (команда accept-lifetime 04:00:00 Jan 1 2006 infinite). Кроме того, это ключ можно использовать для пакетов, отправленных с 4:00 (0400) 1-го января 2006 г. (команда send-lifetime 04:00:00 Jan 1 2006 infinite).

Таким образом маршрутизатор X принимает и пытается проверить подпись MD5 всех пакетов EIGRP с идентификатором ключа 1 или 2. Кроме того, маршрутизатор Y будет использовать ключ 1 для отправки всех пакетов EIGRP, так как это первый действующий ключ в цепочке ключей.

Проверка аутентификации MD5

RouterX#

*Jan 21 16:23:30.517: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.102 (Serial0/0/1) is up: new adjacency

D172.17.0.0/16 [90/40514560] via 192.168.1.102, 00:02:22, Serial0/0/1 172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks

D172.16.0.0/16 is a summary, 00:31:31, Null0

C172.16.1.0/24 is directly connected, FastEthernet0/0

D192.168.1.0/24 is a summary, 00:31:31, Null0

Проверка аутентификации MD5

На рисунке приводится вывод команд show ip eigrp neighbors и show ip route.

Тот факт, что в таблице соседних узлов отображается IP-адрес маршрутизатора Y указывает на то, что два маршрутизатора успешно сформировали соседские отношения EIGRP. Таблица маршрутизации подтверждает, что маршрут 172.17.0.0 был получен по протоколу EIGRP с последовательного интерфейса. Таким образом аутентификация MD5 для EIGRP между маршрутизаторам X и Y выполнена успешно.

Также приводятся результаты отправки эхо-запроса в интерфейс Fast Ethernet маршрутизатора Y, чтобы доказать работоспособность канала.

Резюме

В этом разделе приводится резюме основных вопросов, рассмотренных на занятии.

Резюме

EIGRP – усовершенствованный бесклассовый дистанционновекторный протокол, основанный на алгоритме DUAL.

Для EIGRP необходимо задать номер автономной системы, который должен совпадать на всех маршрутизаторах, выполняющих обмен маршрутами.

EIGRP поддерживает балансировку нагрузки по маршрутам с неравной стоимостью.

EIGRP поддерживает аутентификацию MD5 для предотвращения ввода в сеть несанкционированных, вредоносных маршрутов.

Составляющие процедуры поиска

иустранения неполадок EIGRP

Вэтом разделе описываются основные составляющие процедуры поиска и устранения неполадок сети под управлением EIGRP.

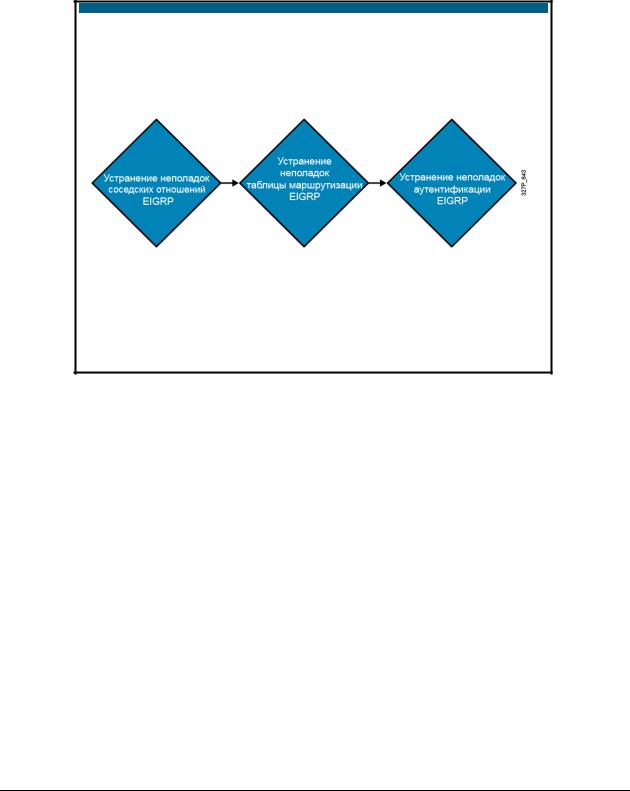

Составляющие процедуры поиска и устранения неполадок EIGRP

Основные составляющие процедуры поиска и устранения неполадок EIGRP:

соседские отношения EIGRP;

маршруты EIGRP в таблице маршрутизации;

аутентификация EIGRP.
