2.2 Расчет усилителя по переменной составляющей.

По эквивалентной схеме усилителя, рисунок 2.3 видно, что нагрузка второго транзистора образована параллельным соединением резисторов и .

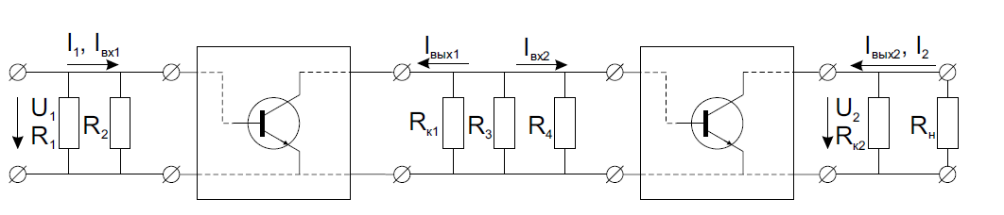

Рисунок 2.3 – Эквивалентная схема усилителя.

Соответственно результирующую проводимость нагрузки вычисляем по формуле (2.14)

(2.14)

Подставив результат из (2.14) в (2.15) рассчитаем коэффициент усиления по току второго транзистора

(2.15)

Входное сопротивление второго транзистора вычисляем по (2.16)

(2.16)

Нагрузка первого транзистора (четырехполюсника) представляет собой параллельное соединение резисторов .

С учетом выше сказанного определяем проводимость нагрузки первого транзистора по (2.17)

(2.17)

Коэффициент усиления первого транзистора по току вычисляем по (2.18)

(2.18)

Входное сопротивление первого транзистора определяем по (2.19)

(2.19)

При определении коэффициента усиления по току всего усилителя следует учесть, что вследствие шунтирующего действия резисторов и входной ток первого транзистора (четырехполюсника) не равен входному току усилителя . Соотношение токов выражено в формуле (2.20)

, (2.20)

где - входная проводимость усилителя, которую расчитываем по формуле (2.21)

(2.21)

В свою очередь выходной ток первого четырехполюсника разветвляется между четырьмя резисторами и входной ток второго транзистора (четырехполюсника) связан с выходным током первого транзистора соотношением (2.22)

(2.22)

В сопротивление нагрузки ответвляется только часть выходного тока второго четырехполюсника, что выражено в соотношении (2.23)

(2.23)

Учитывая вышеизложенное, общий коэффициент усиления по току всего усилителя вычисляем по (2.24)

(2.24)

Подставляя (2.24) в (2.25) определяем коэффициент усиления по напряжению.

(2.25)

Полученная в результате точного расчета величина .

Номиналы конденсаторов выбираем так, чтобы на рабочих частотах их сопротивления были на несколько порядков меньше входного сопротивления последующего каскада или эмиттерных резисторов для блокировочных конденсаторов, включенных параллельно эмиттерным резисторам.

Номиналы конденсаторов приведены в таблице 2.1

Таблица 2.1 – Номиналы конденсаторов

С1	47 мкФ
С2	470 мкФ
С3	47 мкФ
С4	470 мкФ
С5	1000 мкФ
С6	470 мкФ

В таблице 2.2 приведены сведенные результаты расчетов

Таблица 2.2 – Результаты расчетов

Транзистор

Тип

h21Э

Сопротивление нагрузки

Напряжение питания.

Коэффициент усиления усилителя по напряжению, не менее

ВС108

n-p-n

220

600 Ом

9 В

200

Входное сопротивление

RВХ=500 Ом

Результаты расчета****************************************************

Количество каскадов усиления

2

R1

R2

RK1

RЭ1

R3

R4

RK2

RЭ2

KI(T1)

KI(T2)

110к

5.85к

22.5к

2.25к

2.2к

117

450

45

220

219

Общий коэффициент усиления по напряжению (расчетный)

207

ВЫВОДЫ

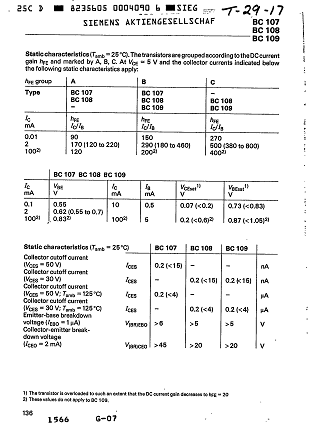

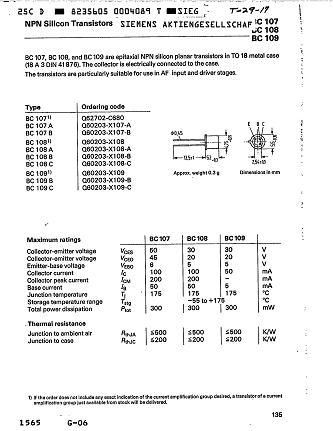

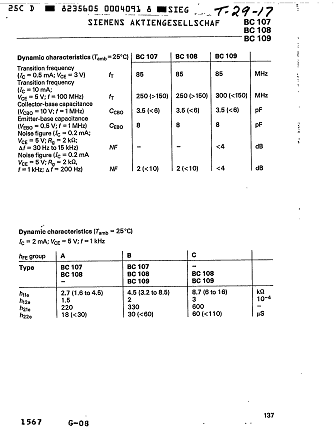

В данном курсовом проэкте мною были произведены расчет усилителя низкой частоты с резистивно-емкостными межкаскадными связями. H-параметры для транзистора ВС108 я определил по технической документации(datasheet). Обосновал выбор двух усилительных каскадов на транзисторах, включенных по схеме с общим эмиттером. Рассчитал сопротивления резисторов для первого и второго каскадов усиления. Расчетный коэффициент усиления по напряжению составил К_н=207>200, избыток усиления можно будет при необходимости компенсировать введением отрицательной обратной связи, что увеличит стабильность усилителя и сделает схему менее чувствительной к разбросу коэффициентов усиления транзисторов. Все результаты расчетов занесены в таблицу 2.2.

ЛИТЕРАТУРА

1. Хиленко В.И. Основы радиоэлектроники: Учебник.- 2-е изд., перераб. и доп. - Л.: Судостроение, 1983.

2. Буланов Ю.А., Усов С.А. Усилители и радиоприемные устройства. – М.:. Высшая школа, 1980.

3. Арестов К.А., Яковенко Б.С. Основы электроники: Учебное пособие для техникумов.- М.: Радио и связь, 1988.

4. Гольцев В.Р., Богун В.Д., Хиленко В.И. Электронные усилители. – М.: Высшая школа, 1990.

5. Вайсбурд Ф.И., Панаев, Г.А., Савельев Б.Н. Электронные приборы и усилители.- М.: Радио и связь, 1987.
