Рисование контура фигуры

В этой процедуре вы используете инструмент Реn (Перо) для соединения точек от точки А до точки N, а затем обратно до точки А. Вы установите несколько прямолинейных сегментов, несколько гладких точек и несколько угловых точек.

Сначала вам предстоит настроить параметры инструмента Реn (Перо) и рабочей области, после этого вы создадите контур летающей тарелки, воспользовавшись шаблоном.

1 Выберите на панели инструментов инструмент Реn (Перо).

2 Далее установите или выберите на панели параметров инструмента следую­щие настройки:

• На панели параметров инструмента щелкните на кнопке Paths (Контуры).

• Щелкните мышью на стрелке, раскрывающей меню Geometry Options (Геомет­рические параметры) и убедитесь, что в открывшейся палитре Pen Options (Параметры инструмента «Перо») сброшен флажок Rubber Band (Просмотр).

• Убедитесь, что флажок Auto Add/Delete (Оптимизация) установлен.

• Щелкните на кнопке Add to Path Area (Добавить к области контура).

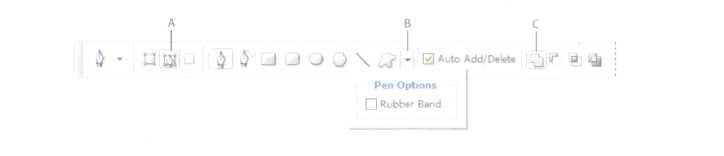

А. Кнопка Paths (Контуры); В. Меню Geometry Options (Геометрические параметры); С. Кнопка Add to Path Area (Добавить к области контура)

3 Щелкните на вкладке палитры Paths (Контуры), чтобы вывести эту палитру на передний план группы палитр Layers (Слои).

На палитре Paths (Контуры) отображаются эскизы путей, которые вы рисуете. Сейчас палитра пуста, поскольку вы еще ничего не делали.

4 Если нужно, увеличьте масштаб изображения, чтобы хорошо видеть помечен­ные буквами и красные точки на шаблоне фигуры, которые уже созданы для вас. Убедитесь в том, что в окне изображения вмещается весь шаблон, а также не за­будьте после масштабирования вновь активировать инструмент Реn (Перо).

5 Наведите указатель мыши на точку А и перетащите его до красной точки, что­бы установить первую точку привязки и задать направление первой кривой. Затем проделайте то же самое для точки В.

Точку в углу кабины пилота (точка В) вы должны превратить в угловую точку, что­бы создать резкий переход между криволинейным сегментом и прямолинейным

сегментом.

6 Нажмите клавишу Alt (Windows) или Option (Mac OS) и щелкните мышью на точке В, чтобы преобразовать гладкую точку в угловую точку путем удаления одной из направляющих линий.

7 Щелкните мышью на точке С, чтобы установить прямолинейный сегмент (не перетаскивайте указатель мыши).

Если при рисовании вы допустили ошибку, выберите в меню команду Edit ♦ Undo (Редактирование ♦ Отменить), чтобы отменить операцию. Затем продолжайте рисовать.

8 Щелкните мышью на точке D и перетащите указатель мыши до красной точки Затем щелкните мышью на точке Е и перетащите указатель мыши вниз до крас­ной точки.

9 Щелкните мышью на точке F.

10 Установите гладкие точки в точках G, Н и I, щелкая на этих точках и перетаски­вая указатель мыши до соответствующих красных точек.

11 Щелкните мышью на точке J.

12 Установите гладкие точки в точках К и L, щелкая на этих точках и перетаски­вая указатель мыши до соответствующих красных точек.

13 Щелкните мышью на точке М.

14 Щелкните мышью на точке N, но не отпускайте кнопку мыши. Зажмите клави­шу Alt (Windows) или Option (Mac OS) и перетащите указатель мыши от точки N до красной точки. Тем самым вы добавите одну направляющую линию к точ­ке привязки N. Отпустите кнопку мыши и клавишу Altили Option.

15 Наведите указатель мыши на точку А, так чтобы возле указателя мыши поя­вился небольшой кружок, и щелкните мышью, чтобы замкнуть путь. (Увидеть маленький кружок может быть затруднительно, поскольку изображение тем­ное и кружок неконтрастный.) Перетащите указатель мыши от точки А до красной точки, после чего отпустите кнопку мыши, чтобы нарисовать послед­нюю кривую.

16 На палитре Paths (Контуры) дважды щелкните мышью на слое Work Path (Рабо­чий контур), введите имя пути Saucer (Тарелка) в появившемся диалоге Save Path (Сохранить контур) и щелкните мышью на кнопке ОК, чтобы сохранить путь.

17 Выберите в меню команду File ♦ Save (Файл ♦ Сохранить), чтобы сохранить свою работу.

Преобразование выделения в путь

Сейчас вы создадите второй путь, используя другой способ. Сначала вы использу­ете инструмент выделения, чтобы выделить сходно окрашенные области, а затем преобразуете выделение в путь. (В путь можно преобразовать любое выделение, созданное инструментом выделения.)

1 Щелкните мышью на вкладке палитры Layers (Слои), чтобы отобразить эту палитру на экране, а затем перетащите слой Template (Шаблон) на кнопку Delete Layer (Удаляет слой) в нижней части палитры. Этот слой более не нужен.

2 Выберите инструмент Magic Wand (Волшебная палочка) , скрытый под инструментом Quick Selection (Быстрое выделение), на панели инструментов.

3 Убедитесь, что на панели параметров инструмента Magic Wand (Волшебная па­лочка) значение параметра Tolerance (Допуск) установлено равным 32.

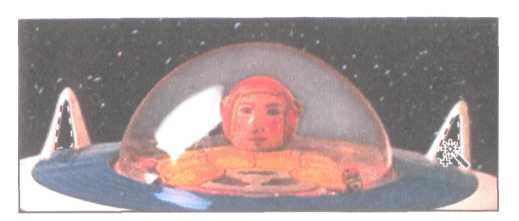

4 Осторожнд щелкните мышью на черной области внутри одного из вертикаль­ных стабилизаторов тарелки.

5 Нажмите клавишу Shift и удерживая ее нажатой, щелкните мышью внутри дру­гого стабилизатора, чтобы добавить в выделение и эту черную область.

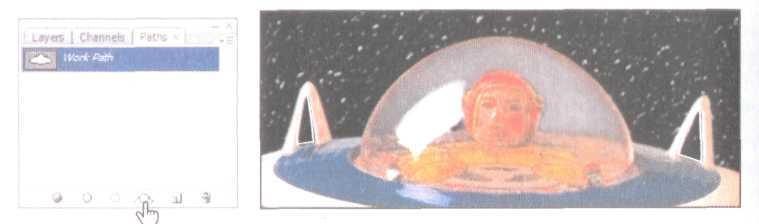

6 Щелкните мышью на вкладке палитры Paths (Контуры), чтобы вывести палит­ру Paths (Пути) на передний план. Затем щелкните мышью на кнопке Make Work Path From Selection (Сделать из выделенной области рабочий контур) в нижней части палитры.

Выделения преобразуются в пути, и будет создан новый рабочий путь с именем Work Path (Рабочий контур).

7 Дважды щелкните мышью на строке Work Path (Рабочий контур) и присвойте пути имя Fins (Стабилизаторы). Затем щелкните мышью на кнопке ОК, чтобы сохранить путь.

8 Выберите в меню команду File ♦ Save (Файл ♦ Сохранить), чтобы сохранить работу.

Преобразование путей в выделения

Точно так же, как вы можете преобразовывать границы выделения в пути, вы мо­жете преобразовывать пути в выделения. Пути, обладая гладкими контурами, поз­воляют вам создавать точные выделения. Сейчас, когда вы уже нарисовали пути для изображения космического корабля и его стабилизаторов, вы преобразует эти пути в выделение и примените к этому выделению фильтр.

1 На палитре Paths (Пути) щелкните мышью на пути Saucer (Тарелка), чтобы сделать его активным.

2 Преобразуйте путь Saucer (Тарелка) в выделение любым из следующих способов:

* В меню палитры Paths (Контуры) выберите команду Make Selection (Образо­вать выделенную область) и затем щелкните на кнопке ОК, чтобы закрыть по­явившийся диалог.

* Перетащите путь Saucer (Тарелка) на кнопку Load Path As Selection (Загрузить контур как выделенную область) в нижней части палитры Paths (Контуры).

Далее вы вычтете выделение Fins (Стабилизаторы) из выделения Saucer (Тарел­ка), с тем, чтобы вы могли видеть изменение фона сквозь пустые области стаби­лизаторов.

Чтобы преобразовать активный путь в выделение, просто щелкните на кнопке Load Path As Selection (Загрузить контур как выделенную область), располо­женной в нижней части палитры Paths (Контуры).

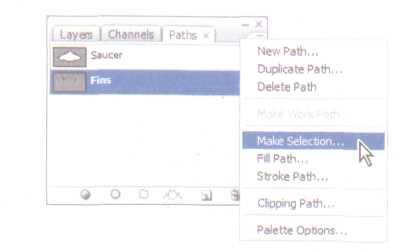

3 На палитре Paths (Контуры) щелкните мышью на пути Fins (Стабилизаторы), чтобы сделать его активным. Затем в меню палитры Paths (Контуры) выбери­те команду Make Selection (Образовать выделенную область).

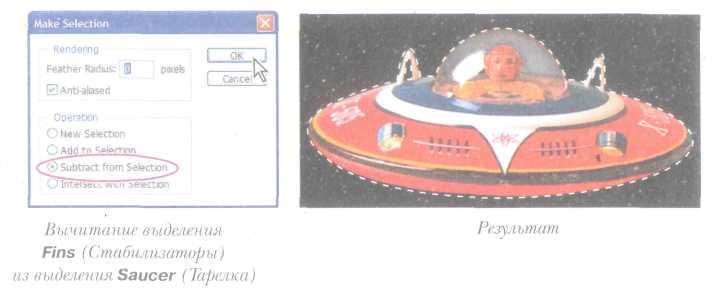

4 В группе элементов управления Operation (Операция) диалога Make Selection (Образовать выделенную область) установите переключатель Subtract from Selection (Вычитание из выделенной области) и щелкните мышью на кнопке ОК.

Путь Fins (Стабилизаторы) одновременно преобразуется в выделение и вычита­ется из выделения Saucer (Тарелка).

Оставьте пути выделенными, поскольку вы будете использовать это выделение в следующей процедуре.
