1.3 Маркування котушок індуктивностей

Для маркування котушок індуктивностей кодується номінальне значення індуктивності та допустиме відхилення від номінального значення. Номінальне значення кодується цифрами, допуск – літерами.

Є два види маркування.

1. Перші дві цифри показують значення індуктивності у мікрогенрі (мкГн), остання – кількість нулів. Перша буква позначає допуск. Якщо остання буква не вказується, допуск складає 20%.

Приклад: 101J позначає 100 мкГн ±5%, 22N – 22нГн; 680К – 68мкГн ±10%; 1R0K – 1,2 мкГн ±20%.

Виняток: для індуктивностей менше за 10 мкГн роль десяткової коми виконує літера R, для індуктивностей менше за 1 мкГн – літера N.

Позначення допусків:

D = ±0.3 нГн;

J = ±5%;

К = ±10%;

М = ±20%.

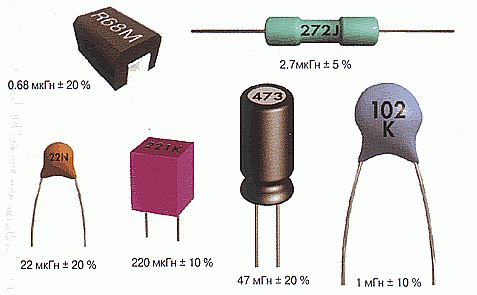

На рис. Г.4 наведено приклади позначення котушок індуктивностей.

Рисунок Г.4 – Приклади позначення котушок індуктивностей

2. Котушки індуктивностей маркуються безпосередньо у мікрогенрі. У цьому випадку позначення 680К буде відповідати не 68 мкГн ± 10 %, як у першому випадку, а 680 мкГн ± 10%.

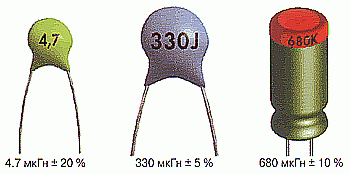

На рис. Г.5 наведено приклади позначення котушок індуктивностей.

Рисунок Г.5 – Приклади позначення котушок індуктивностей

Котушки індуктивностей також можуть бути марковані кольором. Найпоширенішим є кодування кольоровими кільцями або точками. Перші дві мітки вказують на значення номінальної індуктивності у мікрогенрі, третя – множник, четверта – допуск. Якщо кодування лише трьома мітками, допуск на котушку індуктивності складає 20%.

Перше кольорове кільце, яке позначає першу цифру номіналу, може бути ширше за всі інші.

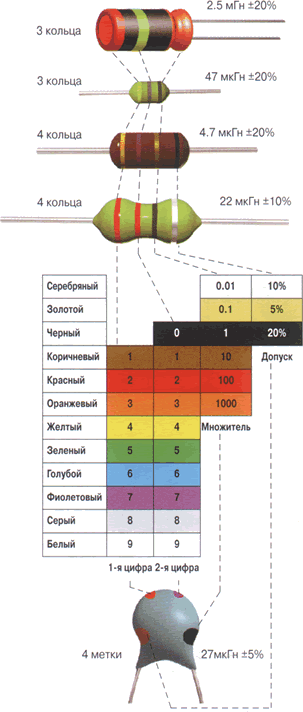

Приклад кольорового маркування наведено на рис. Г.6.

Рисунок Г.6 – Приклад кольорового маркування котушки індуктивності

1.4 Маркування трансформаторів

Кожен трансформатор забезпечений щитком з матеріалу, який не піддається атмосферним впливам. Щиток прикріплений до бака трансформатора і містить його номінальні дані, які нанесено травленням, гравіюванням, вибиванням або іншим способом, який забезпечує довговічність знаків. На щитку трансформатора згідно з ГОСТ 11677-85 «Трансорматоры силовые. Общие технические условия» зазначено такі дані:

– марка заводу-виготовлювача;

– рік випуску;

– заводський номер;

– позначення типу;

– номер стандарту, якому відповідає виготовлений трансформатор;

– номінальна потужність (для трьохобмотувальних трансформаторів вказують потужність кожної обмотки).;

– номінальні напруги і напруги відгалужень обмоток;

– номінальний струм кожної обмотки;

– кількість фаз;

– частота струму;

– схема і група з'єднання обмоток трансформатора;

– напруга короткого замикання;

– рід установки (внутрішня або зовнішня);

– спосіб охолодження;

– повна маса трансформатора;

– маса олії;

– маса активної частини;

– положення перемикача, позначені на його приводі.

Для трансформатора зі штучним повітряним охолодженням додатково вказується його потужність при відключеному охолодженні.

Умовне позначення трансформатора складається з літерної та цифрової частин. Літери означають наступне:

Т – трифазний трансформатор;

О – однофазний;

М – природне масляне охолодження;

Д – масляне охолоджування з дуттям (штучне повітряне та з природною циркуляцією масла);

Ц – масляне охолоджування з примусовою циркуляцією масла через водяний охолоджувач;

ДЦ – масляне з дуттям і примусовою циркуляцією масла;

Г – грозоупорний трансформатор;

Н – наприкінці позначення – трансформатор із регулюванням напруги під навантаженням4

Н – на другому місці – заповнений негорючим рідким діелектриком;

Т – на третьому місці – трьохобмотувальний трансформатор.

Перше число, яке стоїть після літерного позначення трансформатора, позначає номінальну потужність (кВА), друге число – номінальну напругу обмотки (кВА).

Приклад:

1) тип ТМ 6300/35 означає трифазний двохобмотувальний трансформатор з природним масляним охолодженням потужністю 6300 кВА і напругою обмотки 35 кВА;

2) тип ТЦТНГ-6300/220 означає трифазний трьох обмотувальний трансформатор із примусовою циркуляцією масла при масло-водяному охолодженні, з регулюванням напруги під навантаженням, грозоупорний, потужністю 63000 кВА та напругою обмотки 220 кВ.

Літера А у позначенні типу трансформатора означає автотрансформатор. У позначенні трьохобмотувальних автотрансформаторів літеру А ставлять або першою, або останньою. Якщо автотрансформаторна схема є основною, літеру А ставлять першою, якщо трансформаторна схема є додатковою, літеру А ставлять останньою.

Додаток Д

Матеріали для швидкого розрахунку параметрів котушок індуктивностей

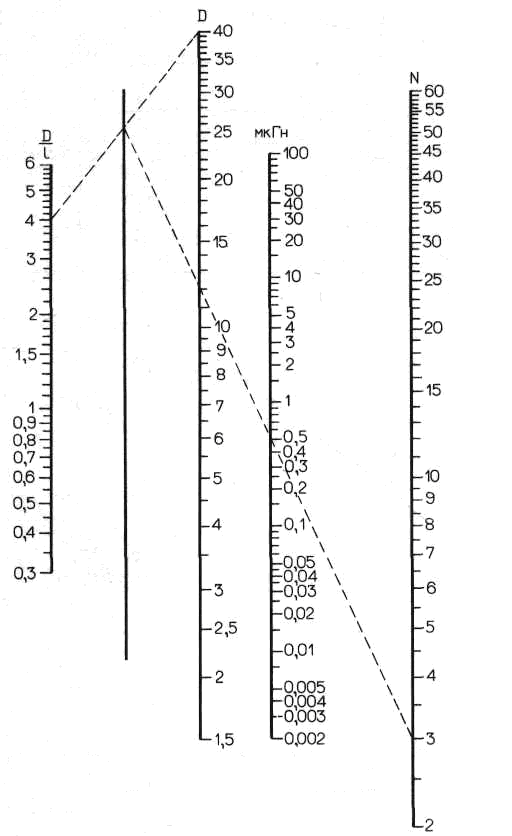

Рисунок Д.1 – Номограма для швидкого розрахунку конструктивних параметрів котушки індуктивності у бескаркасному виконанні або намотаної на нейтральному сердечнику

D – середній діаметр котушки (мм);

L – довжина обмотки котушки індуктивності (мм)

Результати такого розрахунку мають достатню точність (з практичної точки зору). Під час розрахунку індуктивності виводів радіоелементів та з’єднувальних провідників допускається приймати значення 1 нГн на 1 мм їхньої довжини.

Математичні вирази для розрахунку котушок індуктивності:

– для котушок без сердечника або з нейтральним сердечником (величина К визначається на рис. Д.2):

(нГн∙см);

– для котушок індуктивності з магнітним сердечником:

;

;

.

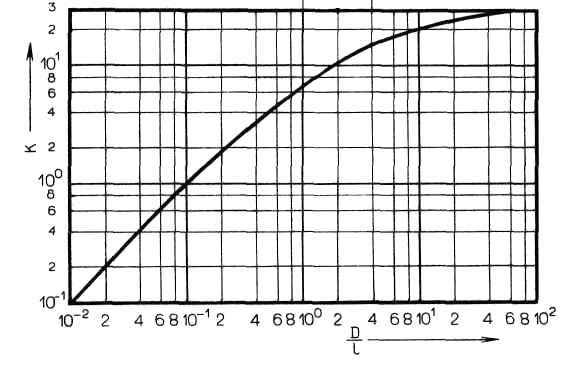

Рисунок Д.2 – Номограма для визначення коефіцієнту К

[см; нГн]

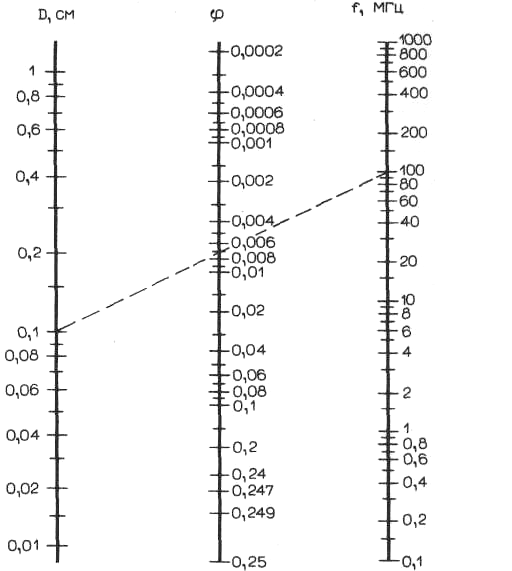

Рисунок Д.3 – Розрахунок індуктивності круглих монтажних проводів з урахуванням впливу скін-ефекту

Під час розрахунку передбачається, що відстань від провідної поверхні більше 10D проводу.

[см; нГн]

Рисунок Д.4 – Розрахунок індуктивності монтажного проводу, розташованого на великій відстані від провідної поверхні

Для врахування скін-ефекту, що залежить від частоти, використовується коефіцієнт корекції (рис. Д.3).

Додаток Е

Приклад ескізного креслення конденсатора

Рисунок Е.1 – Приклад ескізного креслення конденсатора

Додаток Ж

Приклади виконання графічної частини курсових проектів

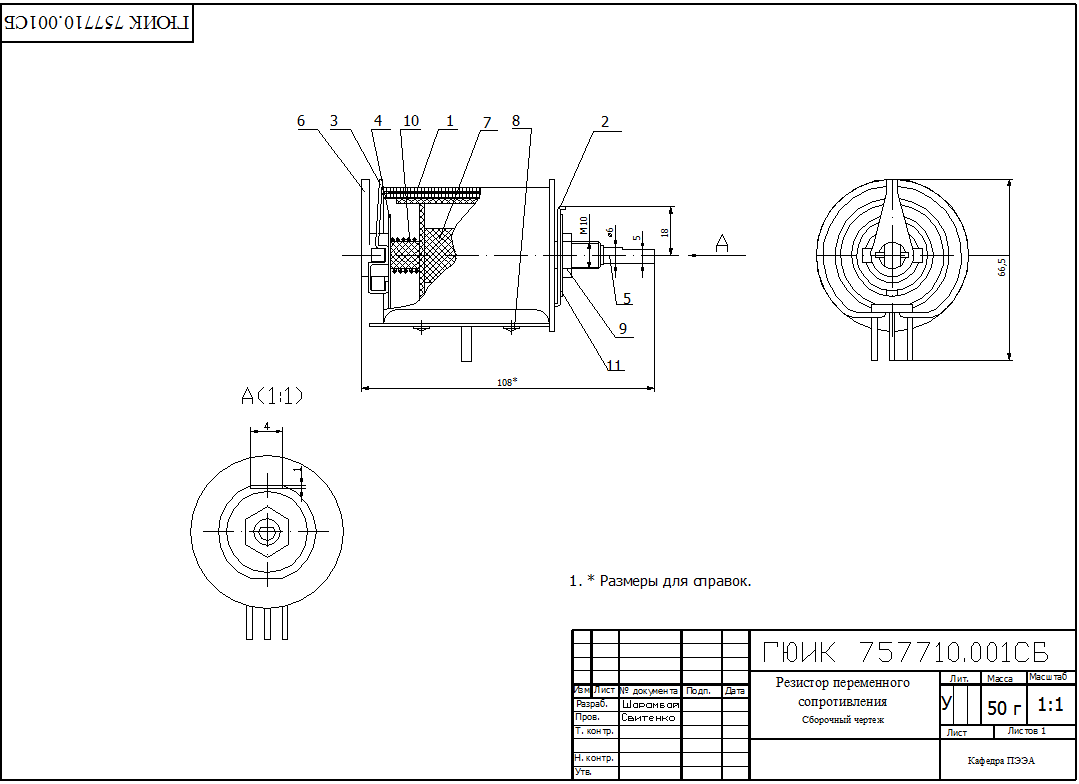

Рисунок Ж.1 – Приклад складального креслення резистора

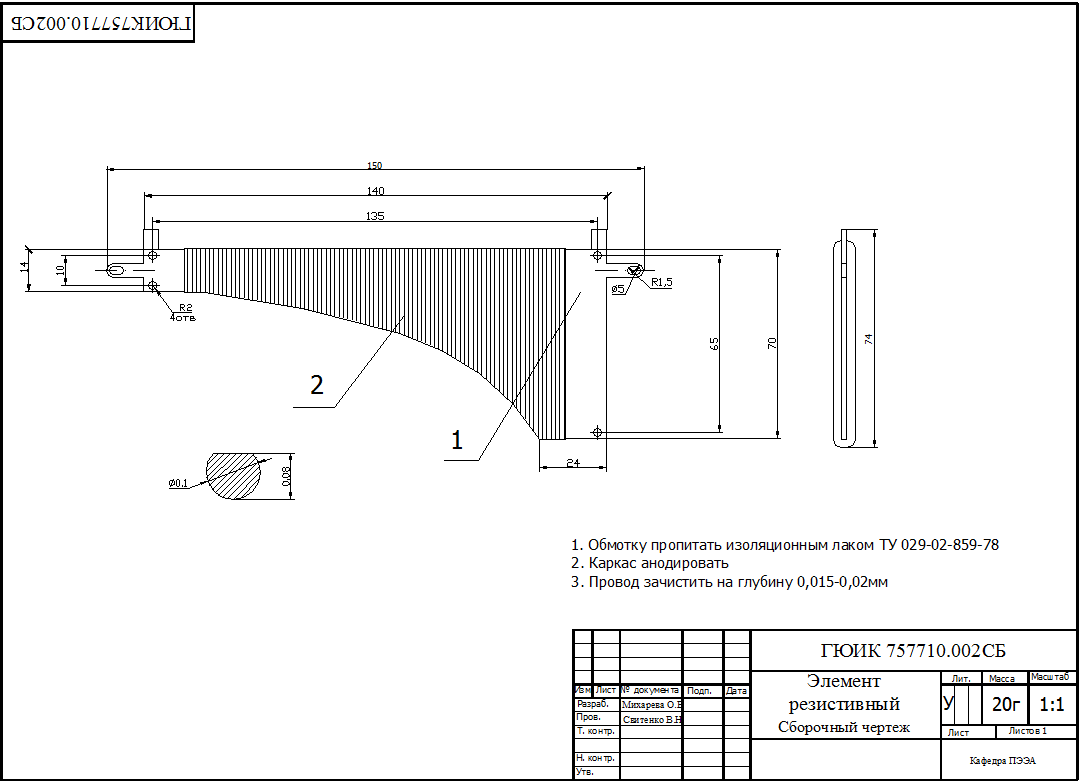

Рисунок Ж.2 – Приклад складального креслення резистивного елемента

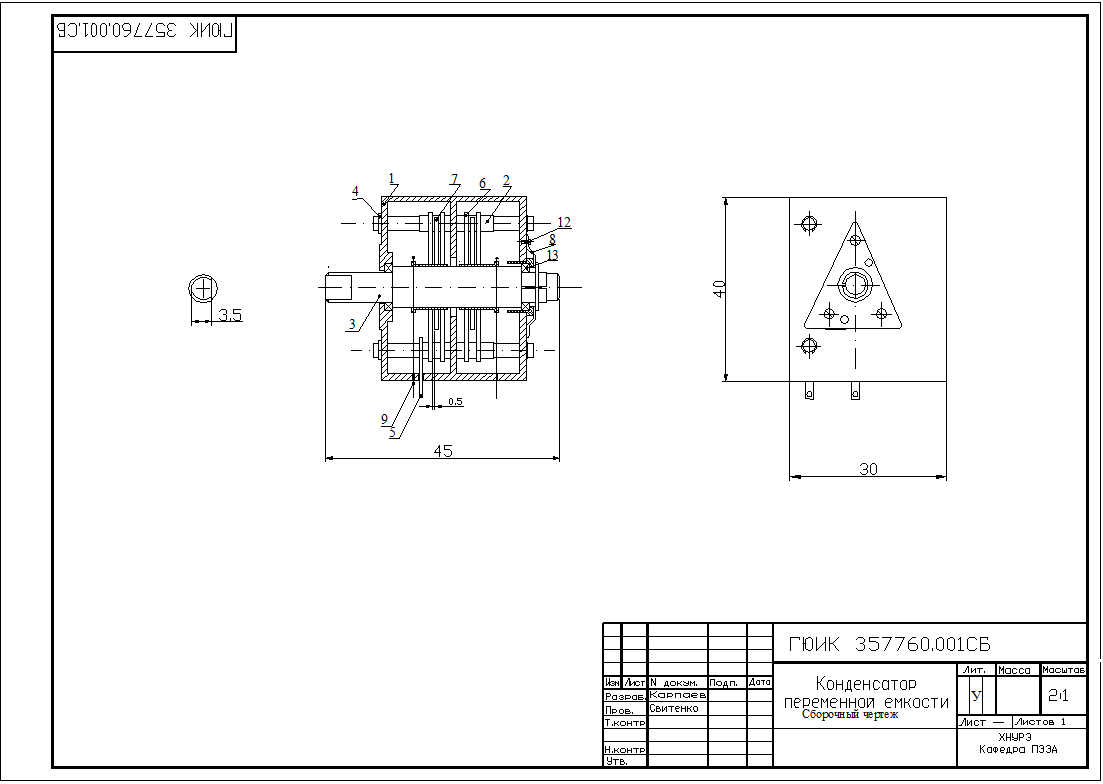

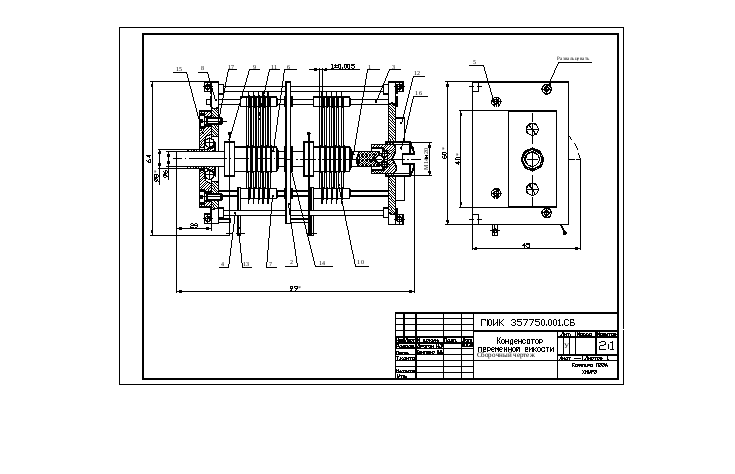

Рисунок Ж.3 – Приклад складального креслення конденсатора

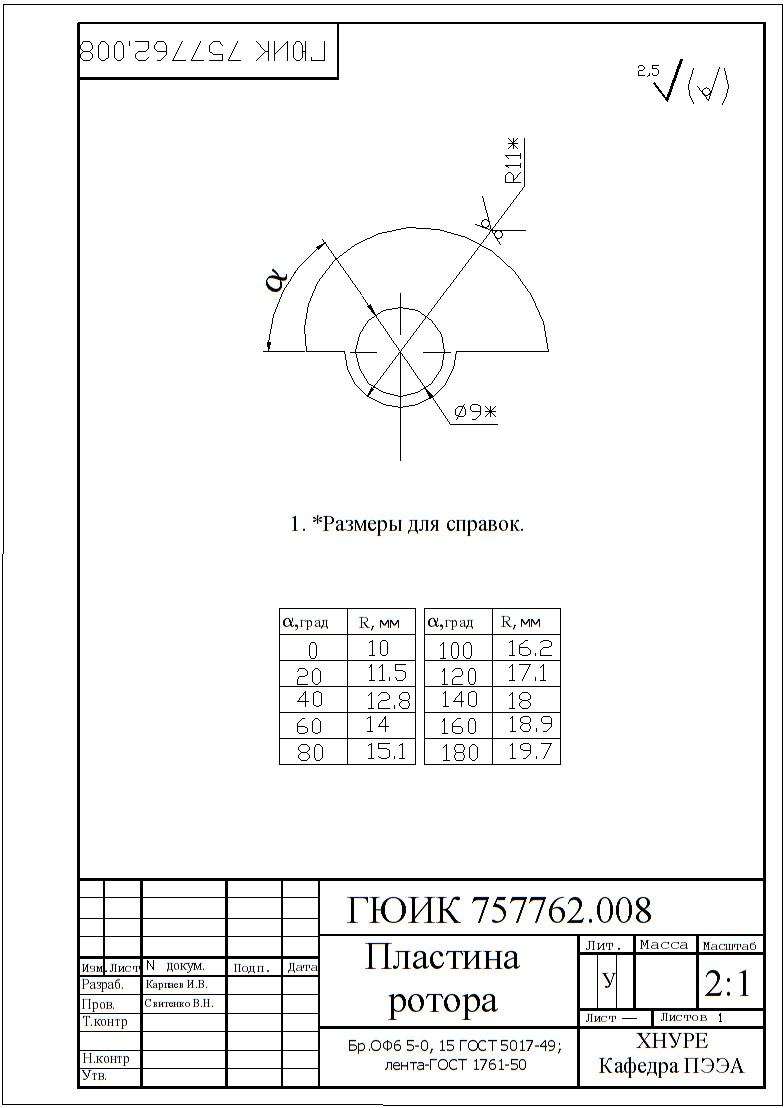

Рисунок Ж.4 – Приклад креслення деталі

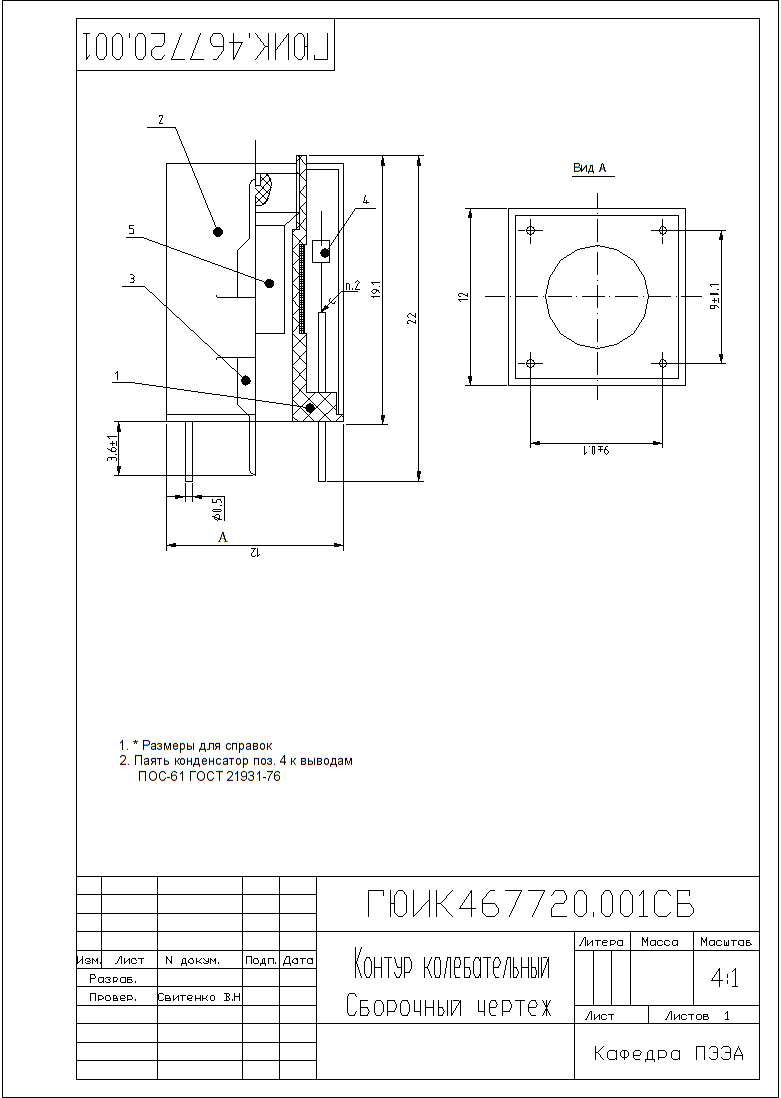

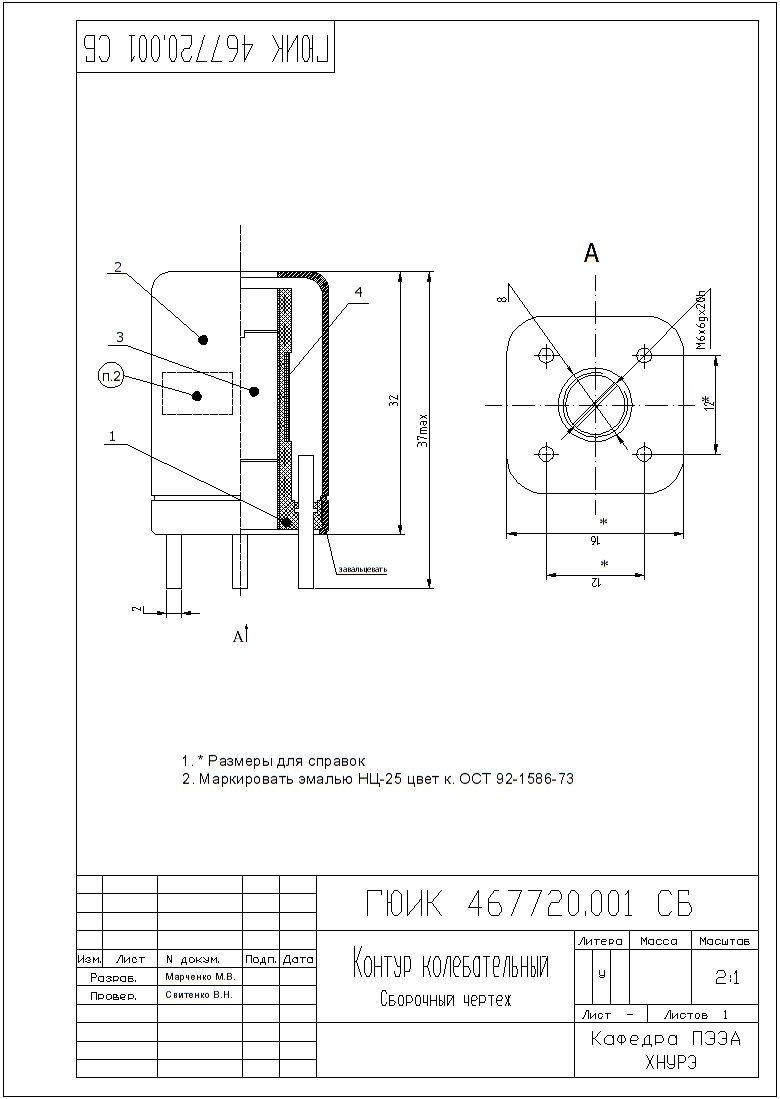

Рисунок Ж.5 – Приклад складального креслення коливального контуру

Рисунок Ж.6 – Приклад складального креслення екранованої котушки

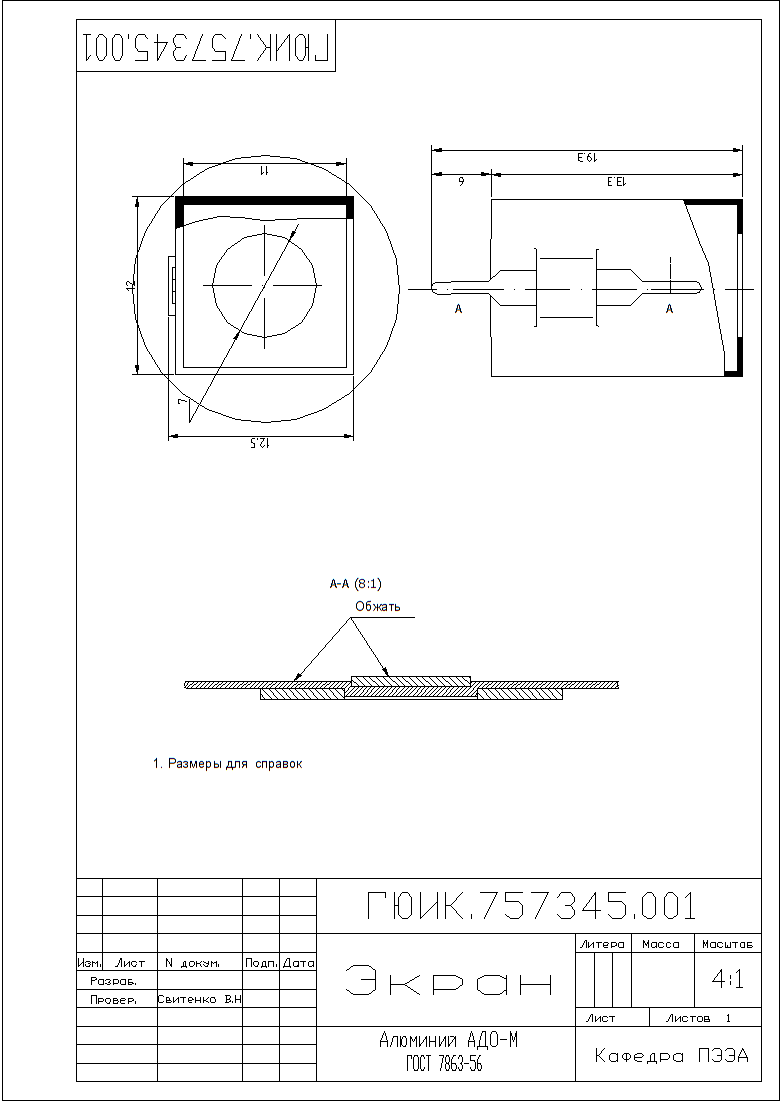

Рисунок Ж.7 – Приклад збіркового креслення екрана

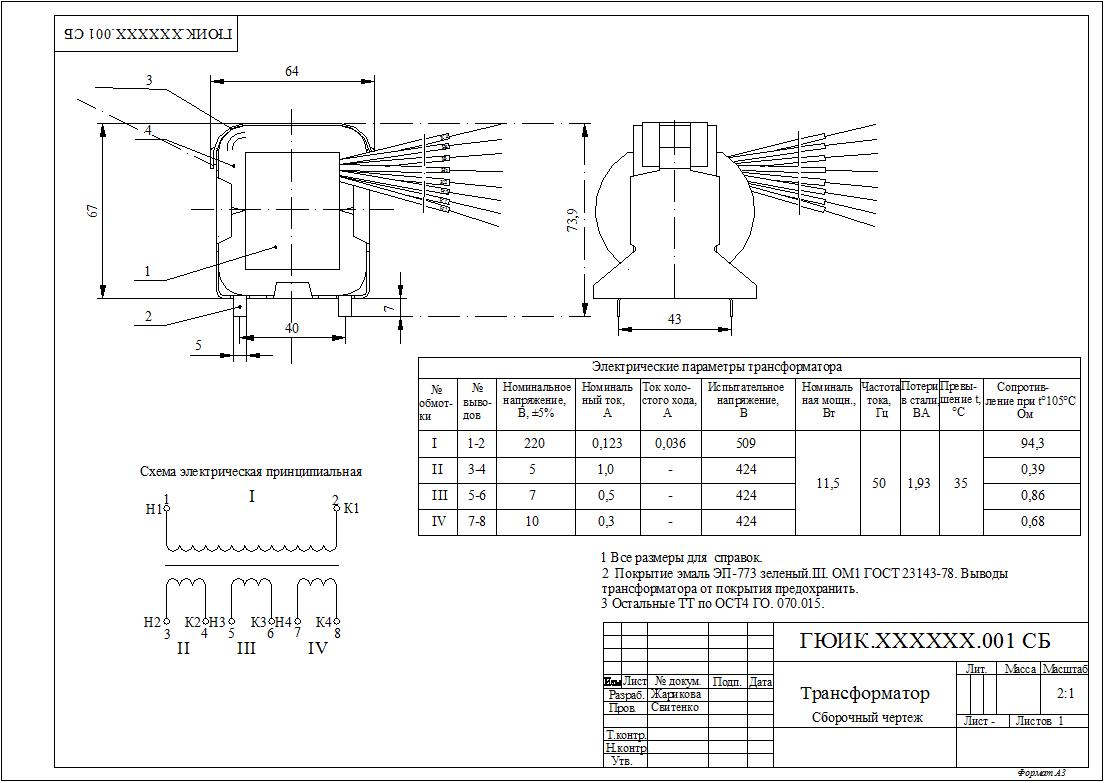

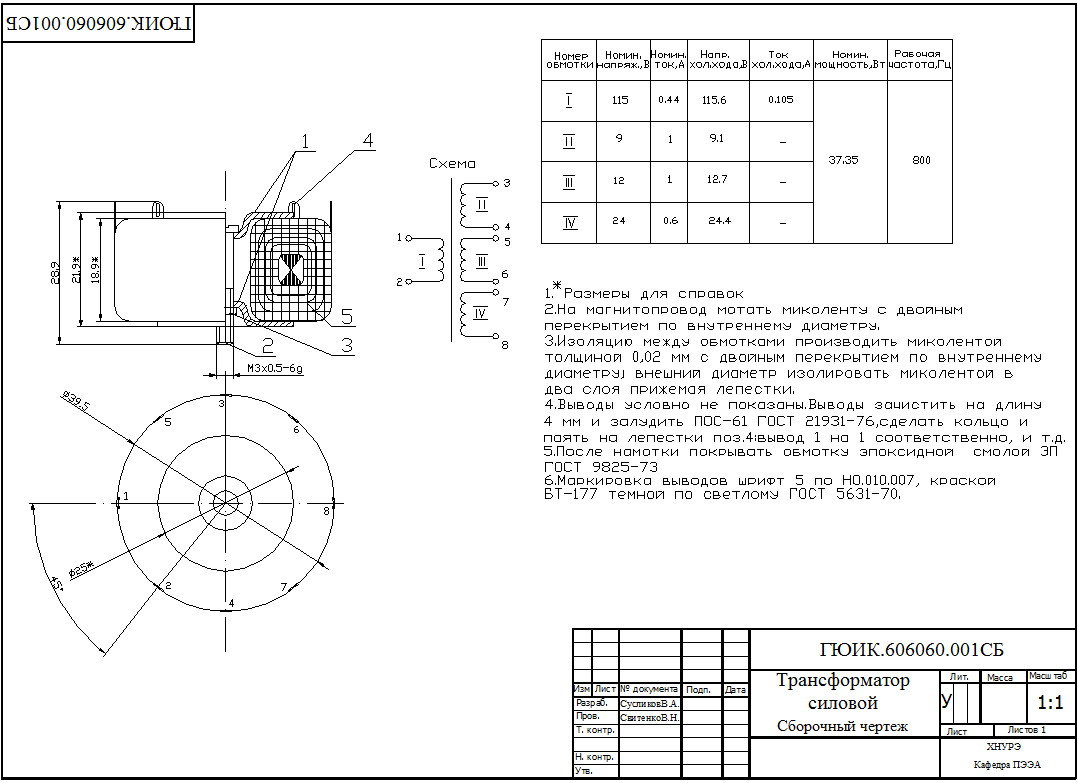

Рисунок Ж.8 – Приклад складального креслення трансформатора

Рисунок Ж.9 – Приклад складального креслення трансформатора

Рисунок Ж.10 – Приклад збіркового креслення котушки трансформатора

Додаток К

ПАРАМЕТРИ ТА ПОЗНАЧЕННЯ ПРОВОДІВ

Таблиця К.1 – Параметри мідяних проводів з лаковою ізоляцією та проводів із лаковою та шовковою ізоляцією

Номінальний діаметр (без ізоляції), мм	Одношарова лакова ізоляція L, мм	Двошарова лакова ізоляція 2L, мм	Одношарова лакова та шовкова ізоляції (натуральний шовк) LS, мм	Одношарова лакова ізоляція та шовкова ізоляція (штучний шовк) LKc, мм	Опір постійному струму при 20°С, Ом/м
1	2	3	4	5	6
Зовнішній діаметр проводу з ізоляцією (максимальна величина)
0,03	0,038	0,041	0,077	–	24,39
0,032	0,040	0,043	–	–	21,44
0,036	0,045	0,049	–	–	16,94
0,04	0,050	0,054	0,087	–	13,72
0,045	0,056	0,061	0,100	–	10,84
0,05	0,062	0,068	–	–	8,781
0,056	0,069	0,076	–	–	–
0,06	0,074	0,081	0,110	0,125	6,098
0,063	0,078	–	–	–	5,531
0,071	0,088	0,095	4,355	–	4,355
0,08	0,098	0,105	0,133	0,148	3,430
0,09	0,110	0,117	0,147	0,162	2,710
0,1	0,121	0,129	0,157	0,172	2,195
0,112	0,134	0,143	1,750	–	–
0,125	0,149	0,159	–	–	1,405
0,14	0,166	0,176	0,204	0,219	1,120
0,15	0,177	0,188	0,214	0,229	0,9756
0,16	0,187	0,199	0,225	0,240	0,8575
0,17	0,198	0,210	0,235	0,250	0,7596
0,18	0,209	0,222	0,245	0,260	0,6775
0,19	0,220	0,233	0,255	0,270	0,6081
0,2	0,230	0,245	0,265	0,280	0,5488
0,224	0,256	0,272	–	–	0,272
0,25	0,284	0,301	0,325	0,335	0,3512
0,28	0,315	0,334	0,357	0,367	0,2800
0,3	0,336	0,355	0,377	0,387	0,2439
0,315	0,352	0,371	–	–	0,2212
0,355	0,395	0,414	–	–	0,1742
0,4	0,442	0,462	0,484	0,504	0,1372

Продовження табл. К.1

1	2	3	4	5	6
0,45	0,495	0,516	0,541	0,561	0,1084
0,5	0,548	0,569	0,591	0,611	0,08781
0,56	0,611	0,632	–	–	0,07000
0,6	0,654	0,674	0,699	0,719	0,06098
0,63	0,684	0,706	–	–	0,05531
0,71	0,767	0,790	–	–	0,04355
0,75	0,809	0,832	0,862	0,882	0,03903
0,8	0,861	0,885	0,912	0,932	0,03430
0,85	0,913	0,937	–	0,992	0,03038
0,9	0,965	0,990	1,042	0,02710	–
0,95	1,017	1,041	1,092	0,02432	–
1	1,068	1,093	–	1,142	0,02195

До цієї групи входять проводи круглого та прямокутного перетину з мідною жилою з ізоляцією на основі емальлаків, які призначені для обмоток трансформаторів, електричних машин, апаратів, вимірювальних та інших приладів.
