Перемноження перетину сталі на площу вікна, см4 3,9
Активна площа перетину магнітопроводу, см2 1,1
Вага магнітопроводу, кг 0,089
Середня довжина магнітної силової лінії, см 10,6
Вага міді, г 86,3
Додаток Г
1 МАРКУВАННЯ ЕРЕ
1.1 МАРКУВАННЯ РЕЗИСТОРІВ
Кожний резистор, як і будь-який інший ЕРЕ, повинен мати маркування, яке відображає таку інформацію:
– вид резистора;
– номінальна потужність розсіювання;
– номінальний опір;
– допуск на відхилення від номіналу опору;
– дату виготовлення.
Існує два способи маркування або позначення на резисторах та конденсаторах їхніх значень та допусків. Один з них – кольоровий, другий – літерно-цифровий.
Номінальний опір наноситься на корпус pезистоpа у вигляді повного або кодованого позначення номіналу.
Повне позначення номінального опору складається зі значень номінального опору (цифри) і позначення одиниці виміру у вигляді букв (Ом, кОм, МОм, ГОм).
У літерно-цифровому коді для позначення кратності використовуються цифри та літери. Таке маркування складається із послідовно розташованих цифр, які вказують номінальний опір; літери, яка позначає одиницю виміру (кратність) і вказує на розташування коми десяткового дробу; і літери, яка позначає допустиме відхилення від номінального значення.
Кодоване позначення резистора номінального опору складається або з трьох знаків, що містить дві цифри і букву, або з чотирьох знаків, що містять три цифри і букву. Літера коду означає множник і визначає положення умовної коми десяткового знака
R – множник 11 (опір в Ом),
K – множник 103 (опір в кОм),
M – множник 106 (опір в МОм).
Приклад: К47 – 470 Ом, 4К7 – 4 кОм 700 Ом, 47К – 47 кОм.
Літери займають місце коми десяткового знака у номінальному значенні. Приклад: 5,9 Ом – 5R9, 59 Ом – 59R, 1,5 кОм – 1K5, 59 кОм – 59К, 1,5 МОм –1M5.
Допуск на відхилення від номіналу при повному позначенні складається із цифри, яка вказує процент відхилення від номіналу у бік збільшення (знак плюс) і у бік зменшення (знак мінус). За кодованого маркування допуск на відхилення позначається літерою (табл. Г.1).
Таблиця Г.1 – Відповідність допуску на відхилення до літер
Допуск на відхилення у % |
±0,1 |
±0,25 |
±0,5 |
±1 |
±2 |
±5 |
±20 |
±30 |
Кодоване позначення допуску |
B |
C |
D |
F |
G |
J |
M |
N |

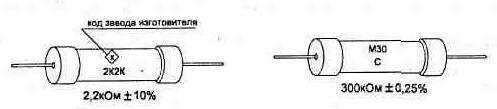

Приклад кодованого маркування резистора показано на рис. Г.1.
Рисунок Г.1 – Кодоване маркування резистора
У кольоровому коді використовується чотири смуги або точки. Кольори першої та другої смуг визначають першу та другу цифри, а колір третьої смуги – коефіцієнт кратності для величини резистора – в Омах, конденсатора – у пікофарадах. Остання смуга або точка своїм кольором визначає допуск. Під час маркуванні кольоровим кодом номінальний опір резисторів в Ом представляється двома або трьома цифрами (якщо трьома, остання – не дорівнює нулю) та множником 10 в n ступені, де n – будь-яке ціле число від (–2) до (+9). Під час кольорового маркування смуги розташовують на одному із торців резистора зліва направо у такому порядку:
– перша смуга – перша цифра номіналу;
– друга смуга – друга цифра номіналу;
– третя смуга – третя цифра номіналу, яка не дорівнює нулю;
– четверта смуга – множник;
– п’ята смуга – допуск на відхилення.
Кольорове маркування номінального опору та допусків має відповідати кольорам, вказаним в табл. Г.2.
Таблиця Г.2 – Кольори знаків маркування номінального опору та допусків
Колір знаку |
Перша цифра |
Друга цифра |
Третя цифра |
Множник у % |
Допуск |
Сріблястий |
– |
– |
– |
10-2 |
10 |
Золотистий |
– |
– |
– |
10-1 |
5 |
Чорний |
– |
0 |
– |
1 |
– |
Коричневий |
1 |
1 |
1 |
10 |
1 |
Червоний |
2 |
2 |
2 |
102 |
2 |
Помаранчевий |
3 |
3 |
3 |
103 |
– |
Жовтий |
4 |
4 |
4 |
104 |
– |
Зелений |
5 |
5 |
5 |
105 |
0,5 |
Блакитний |
6 |
6 |
6 |
106 |
0,25 |
Фіолетовий |
7 |
7 |
7 |
107 |
0,1 |
Сірий |
8 |
8 |
8 |
108 |
0,05 |
Білий |
9 |
9 |
9 |
109 |
– |
Приклад: кольорове маркування резистора з номінальним опором 56 кОм та допуском на відхилення 1% наведено на рис. Г.2.
Рисунок Г.2 – Маркування резистора 56 кОм з допуском 1%
У випадках, коли значення номіналу опору резистора містить тільки дві значущих цифри, третя смуга номіналу не наноситься та загальна кількість знаків (кольорових смуг) скорочується до чотирьох: дві цифри номіналу, множник та допуск. Якщо розміри резистора не дозволяють розташувати кольорові смуги несиметрично, тобто, ближче до одного з торців резистора, ширина першої смуги може бути у 2 рази ширша за інші.
