Д 1одаток а Варіанти вихідних даних домашньої контрольної роботи

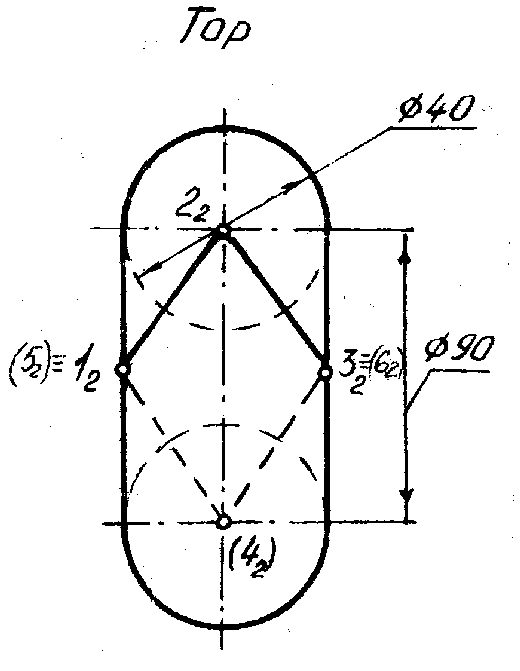

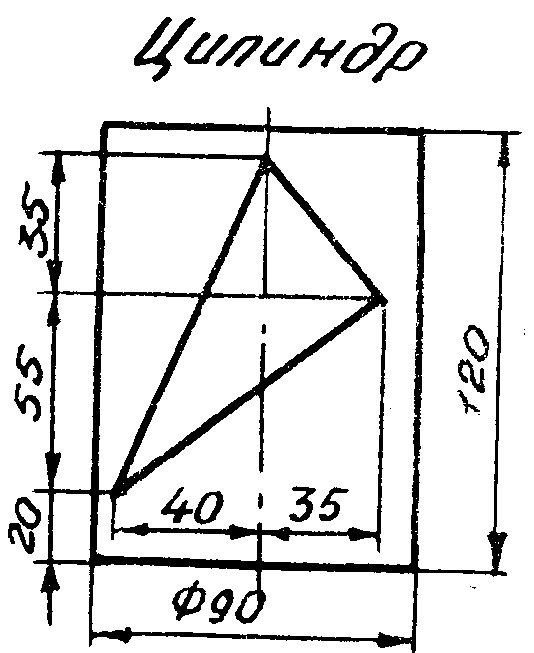

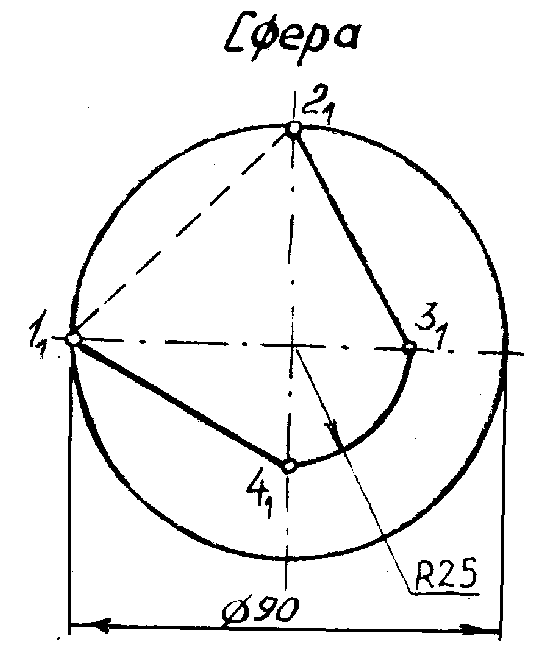

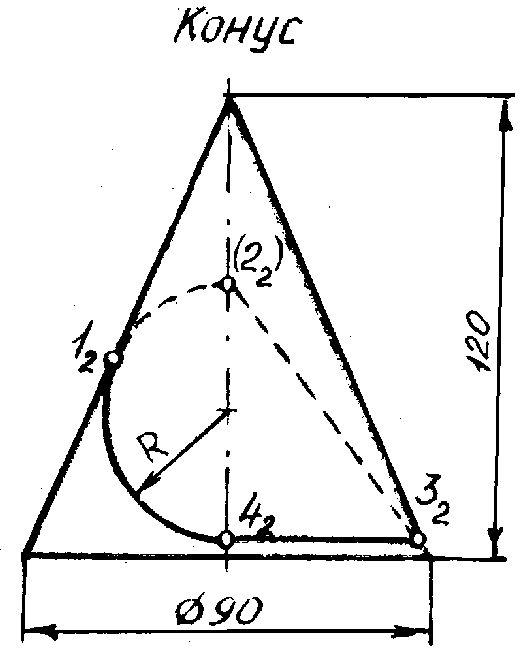

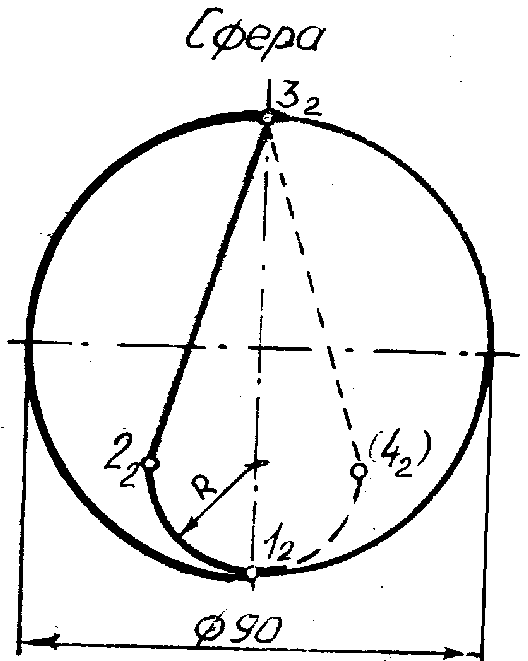

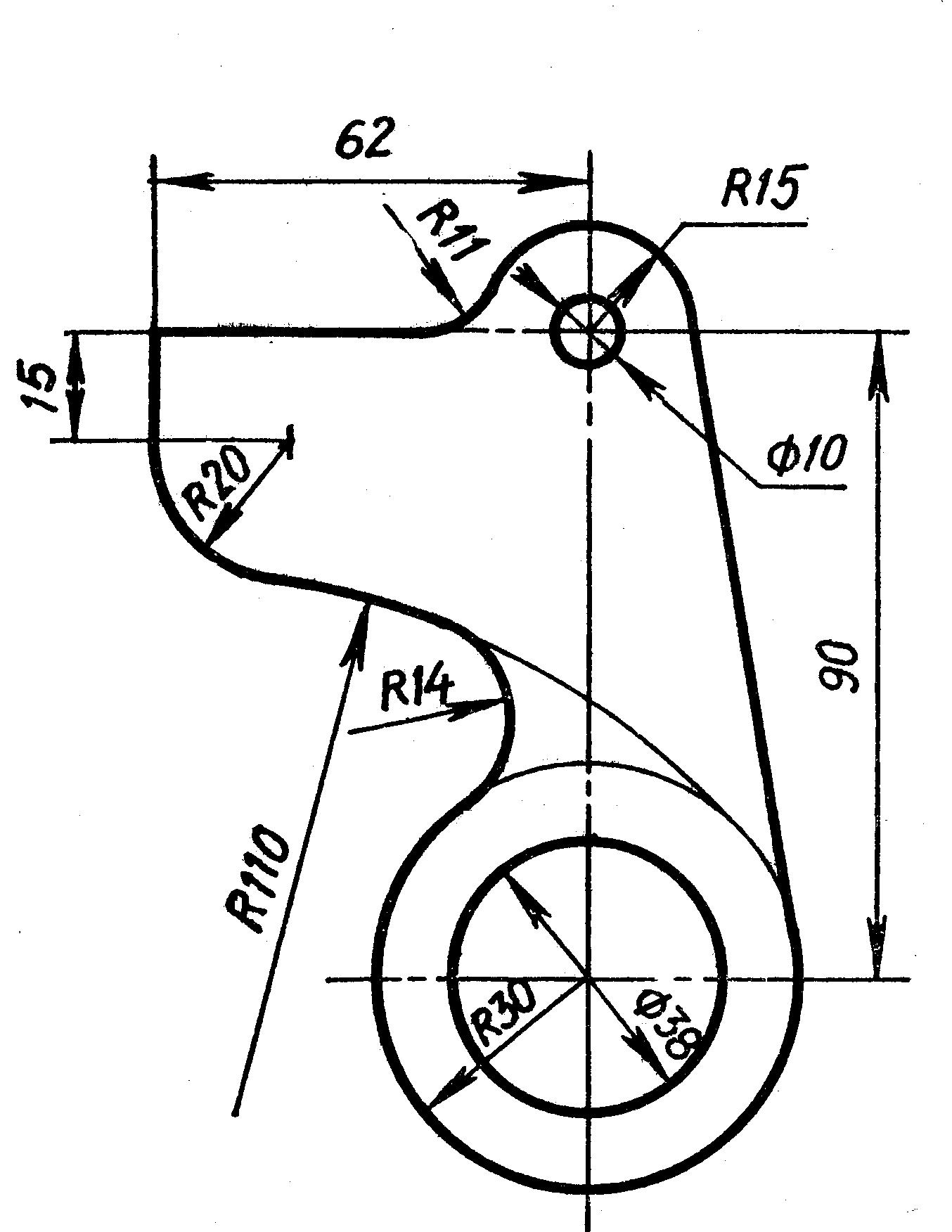

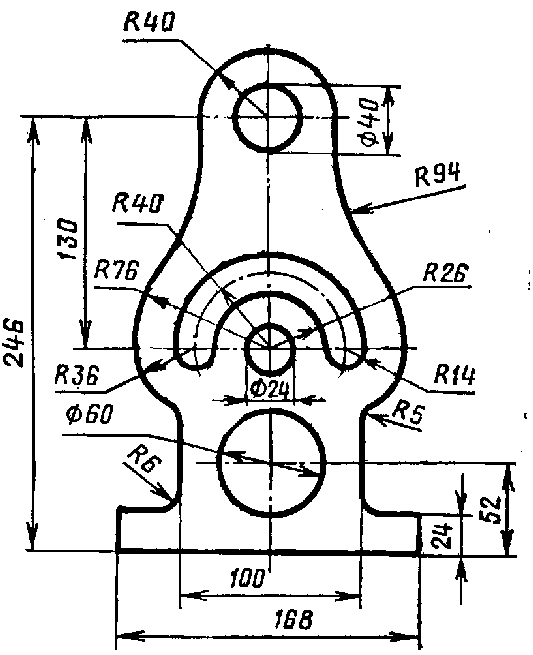

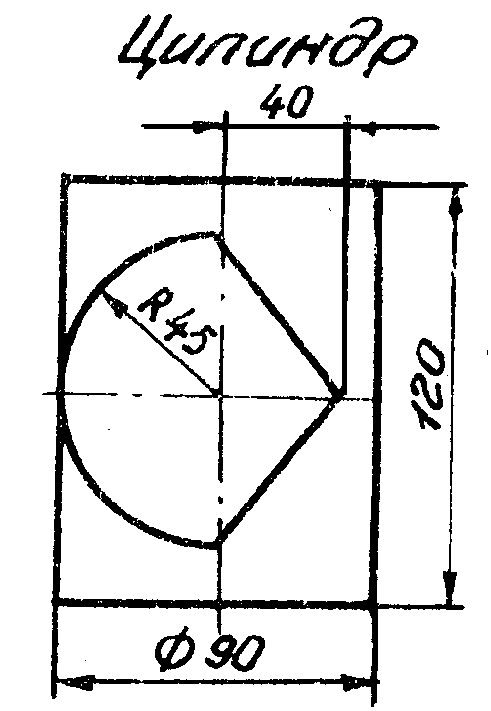

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

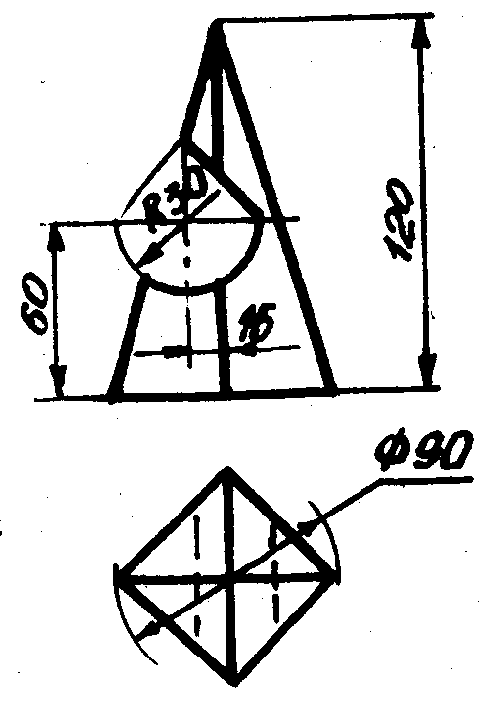

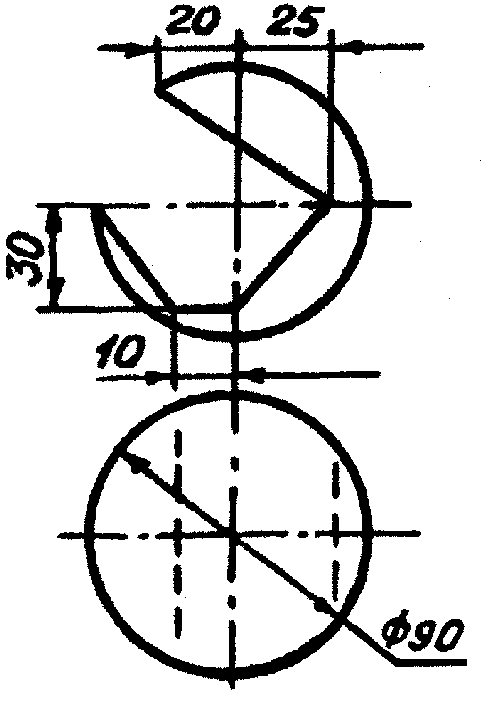

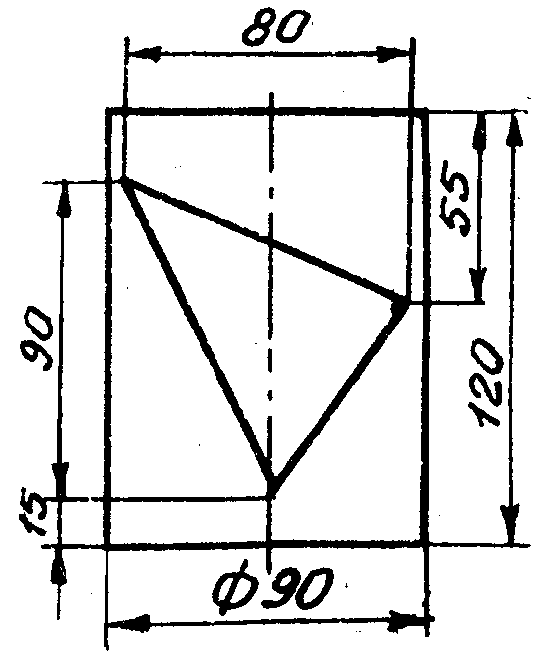

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

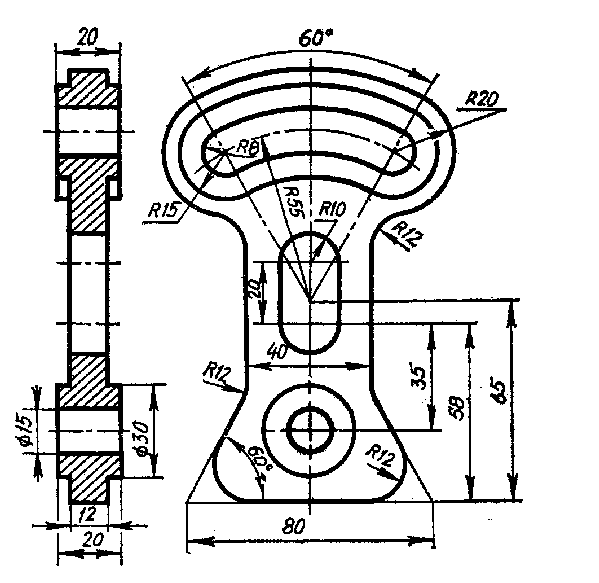

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (40;5;55)

В (0;50;10)

С (65;20;0)

D (70;65;60)

2

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (20;10;20)

В (75;20;50)

С (90;85;0)

D (30;50;45)

3

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD” ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (40;5;55) А (85;20;80)

В (25;40;20)

С (90;90;30)

D (70;10;10)

4

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (10;20;25)

В (55;50;10)

С (80;0;65)

D (40;50;45)

5

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (65;25;70)

В (0;40;40)

С (90;90;15)

D (15;70;100)

6

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD” ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (40;70;5)

В (0;30;30)

С (65;25;45)

D (20;80;65)

7

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (55;0;30)

В (0;10;60)

С (5;55;15)

D (35;35;50)

8

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (25;30;50)

В (65;50;10)

С (10;60;40)

D (0;30;15)

9

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (88;50;10)

В (62;0;60)

С (20;0;30)

D (28;34;50)

10

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (0;50;10)

В (25;0;60)

С (70;5;30)

D (60;35;70)

11

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (30;55;5)

В (75;10;50)

С (5; 0;20)

D (0;35;65)

12

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3)

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (0;10;55)

В (15;60;10)

С (70;30;15)

D (60;55;40)

13

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (25;5;70)

В (65;30;30)

С (0;45;25)

D (45;65;80)

14

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (25;15;60)

В (65;50;15)

С (0;80;10)

D (50;75;50)

15

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (70;20;10)

В (25;50;30)

С (0;10;50)

D (60;40;45)

16

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (15;70;0)

В (60;40;20)

С (0;25;45)

D (0;45;10)

17

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (45;0;60)

В (80;45;15)

С (15;10;10)

D (10;65;55)

18

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (85;0;65)

В (60;65;10)

С (0;30;20)

D (50;35;70)

19

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (40;5;55)

В (0;50;10)

С (65;20;0)

D (70;65;60)

20

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (20;10;20)

В (75;20;50)

С (90;85;0)

D (30;50;45)

21

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (85;20;80)

В (25;40;20)

С (90;90;30)

D (70;10;10)

22

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (10;20;25)

В (55;50;10)

С (80;0;65)

D (40;50;45)

23

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (65;25;70)

В (0;40;40)

С (90;90;15)

D (15;70;100)

24

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD” ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (40;70;5)

В (0;30;30)

С (65;25;45)

D (20;80;65)

25

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (55;0;30)

В (0;10;60)

С (5;55;15)

D (35;35;50)

26

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь ” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (25;30;50)

В (65;50;10)

С (10;60;40)

D (0;30;15)

27

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (88;50;10)

В (62;0;60)

С (20;0;30)

D (28;34;50)

28

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (0;50;10)

В (25;0;60)

С (70;5;30)

D (60;35;70)

29

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь” (A3) ЛР №2 “Тривимірне моделювання в середовищі AutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (30;55;5)

В (75;10;50)

С (5;0;20)

D (0;35;65)

30

ДКР2 “Геометричні побудови ” (A3) ДКР3 “Зображення поверхонь” (A3)

ЛР №1 “Геометричні побудови в середовищіAutoCAD”

ДКР4 “Перетин поверхонь” (A3) ЛР №2 “Тривимірне моделювання в середовищіAutoCAD”

СР “Побудова зображення технічної деталі вAutoCAD”

ДКР1 «Визначення метричних характеристик геометричних об'єктів»

А (0;10;55)

В (15;60;10)

С (70;30;15)

D (60;55;40)

Навчальне видання

Методичні вказівки до самостійної роботи з дисципліни “Технічна графіка” для студентів напряму підготовки 6.170102 «Системи технічного захисту інформації» усіх форм навчання

Упорядники: ПОПОВ Олександр Володимирович

ЧЕЛОМБІТЬКО Віктор Федорович

Відповідальний випусковий В.П. Ткаченко

Редактор

Комп’ютерна верстка

План 2009, поз.

Підп.до друку Формат 60х84 1/16. Спосіб друку – ризографія

Умов. друк. арк. 3,1 Облік.-вид. арк. 2,7 Тираж 50 прим.

Зам. № Ціна договірна

ХНУРЕ 61166 Харків, просп. Леніна,14

Віддруковано в навчально-науковому видавничо-поліграфічному центрі ХНУРЕ
