Характеристики синхронного генератора в автономном режиме
Работа синхронного генератора в автономном режиме характеризуется:
характеристикой холостого хода, показывающей изменение действующего значения ЭДС Е0в зависимости от тока обмотки возбужденияIВ;
внешними характеристиками, показывающими характер изменения напряжения Uот тока нагрузкиI;
регулировочными характеристиками, показывающими, как следует изменять ток возбуждения Iвс ростом тока нагрузкиI, чтобы напряжениеUоставалось постояннымU = const.
Рис. 5
При больших токах возбуждения сказывается насыщение магнитной системы и пропорциональность между Ф0mиIвнарушается. Кривая характеристики холостого хода напоминает по форме кривую намагничивания.
Внешняя характеристика синхронногогенератора представляет собой зависимость напряжения на нагрузке от токаU(I) приIв=const,=const, cos =const. Рассмотрим, как меняется напряжение на зажимах генератора с изменением тока нагрузки от нуля до номинального значения при различных характерах нагрузки. При активной нагрузке:
векторная диаграмма принимает вид, приведенный на рис. 6, а.значение ЭДСE0, индуцируемой в обмотке статора результирующим потоком, можно считать постоянным (Iв=constпо условию). При изменении тока изменяется длина вектора ЭДС, пропорциональная току,EСИН = XСИНI, точкаn пересечения перпендикуляра, опущенного из точкиmна вектор тока, с вектором напряжения смещается по окружности, диаметр которой совпадает с длиной отрезка0m. Из треугольника0mnполучаем
.
С ростом тока нагрузки Iнапряжение обмотки генератора будет уменьшаться незначительно (реакция якоря при активной нагрузке не приводит к сильному изменению результирующего магнитного поля). Соответствующая характеристика приведена на рис. 7,а(кривая 1).
а)б)в)
Рис. 6
При активно-индуктивном характере нагрузки:
,
векторная диаграмма принимает вид, приведенный на рис. 6, б. В этом случае перпендикуляр, опущенный из точкиmна вектор тока, пересекает вершину вектора напряженияnвнутри окружности, вектор напряжения при тех же токах будет меньше и быстрее падает с ростом тока, чем при активной нагрузке (реакция якоря при активно-индуктивной нагрузке приводит к уменьшению результирующего магнитного поля). Соответствующая характеристика приведена на рис. 7,а(кривая 2).
При активно-емкостном характере нагрузки:
,
векторная диаграмма принимает вид, приведенный на рис. 6, в. В этом случае перпендикуляр, опущенный из точкиmна вектор тока, пересекает вершину вектора напряженияnвне окружности, вектор напряжения при тех же токах будет больше, чем при активной нагрузке и будет даже увеличиваться с ростом тока (реакция якоря при активно-емкостном характере нагрузки намагничивает машину). Соответствующая характеристика приведена на рис. 7,а(кривая 3).

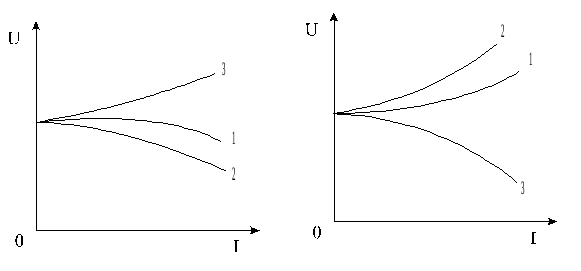

Регулировочные характеристики, показывающие, как следует изменять ток возбужденияIвс ростом тока нагрузкиI, чтобы напряжениеUоставалось постоянным:U = const, приведены на рис. 7,бдля активной (1), индуктивной (2) и емкостной (3) нагрузок.
а)б)
Рис. 7
