2.9. Лестницы

Лестницы, как средства сообщения между этажами, должны удовлетворять требованиям пропускной способности, пожарной безопасности и гигиеническим, гарантируя малую утомляемость людей при подъеме по ним. Помещения, в которых размещают лестницы, называют лестничными клетками.

По заданию на проектирование лестницы: цельные марши и площадки.

Для расчета принята: двухмаршевая лестничная клетка с одинаковым количеством ступеней в маршах и устройством на входе цокольного (пригласительного) марша в 3-6 ступеней (90см).

L_лк = В_лк + l_лк + В_пп

в_м – ширина марша, установленная нормами;

в_эп – ширина этажной площадки;

в_пл – ширина промежуточной площадки;

l_м – максимальная проекция марша (заложение).

Н = 2800 мм,

в_м =1050 мм,

уклон i 1:2высота ступениh_с=150 мм, ширина проступив_с = 300 мм.

В_лк=10502+300 = 2400 мм.

Количество ступеней в марше n_с:

h_м– высота марша;Н_эт– высота этажа.

Количество проступей равно: n_с –1=9 –1=8 шт.

Заложение l_м = (n – 1)в_с=8300=2400 мм.

ширина площадки в_пп=1600 мм,

длина лестничной клетки: L_лк=21600+2400=5600 мм.

Таблица 2.9. - Спецификация элементов лестниц

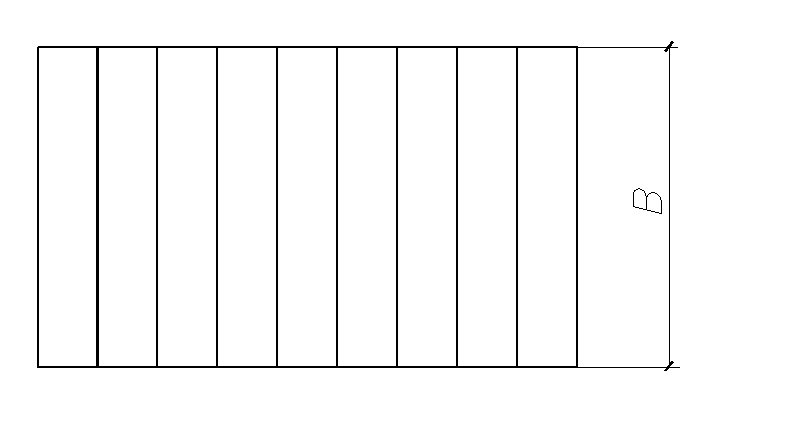

Вид конструкции и эскиз	Марка, серия	Размеры, мм			Масса, кг
		L	D	h
Площадки лестниц	2ЛП22. 15-4-к	2200	1600	320	1200
Лестничные марши	1ЛМ27.11. 14-4	2720	1050	1400	1330
