Приложение № 5 Способы предохранения мостовых брусьев от растрескивания
Перед укладкой в путь новые мостовые брусья для предохранения от растрескивания укрепляют металлическими болтами, деревянными винтами, П-образными скобами (по 4 шт. на верхнюю и нижнюю постель) а также стягивают стальной проволокой диаметром 6-7 мм или полосовой сталью (рис. 5.1.).

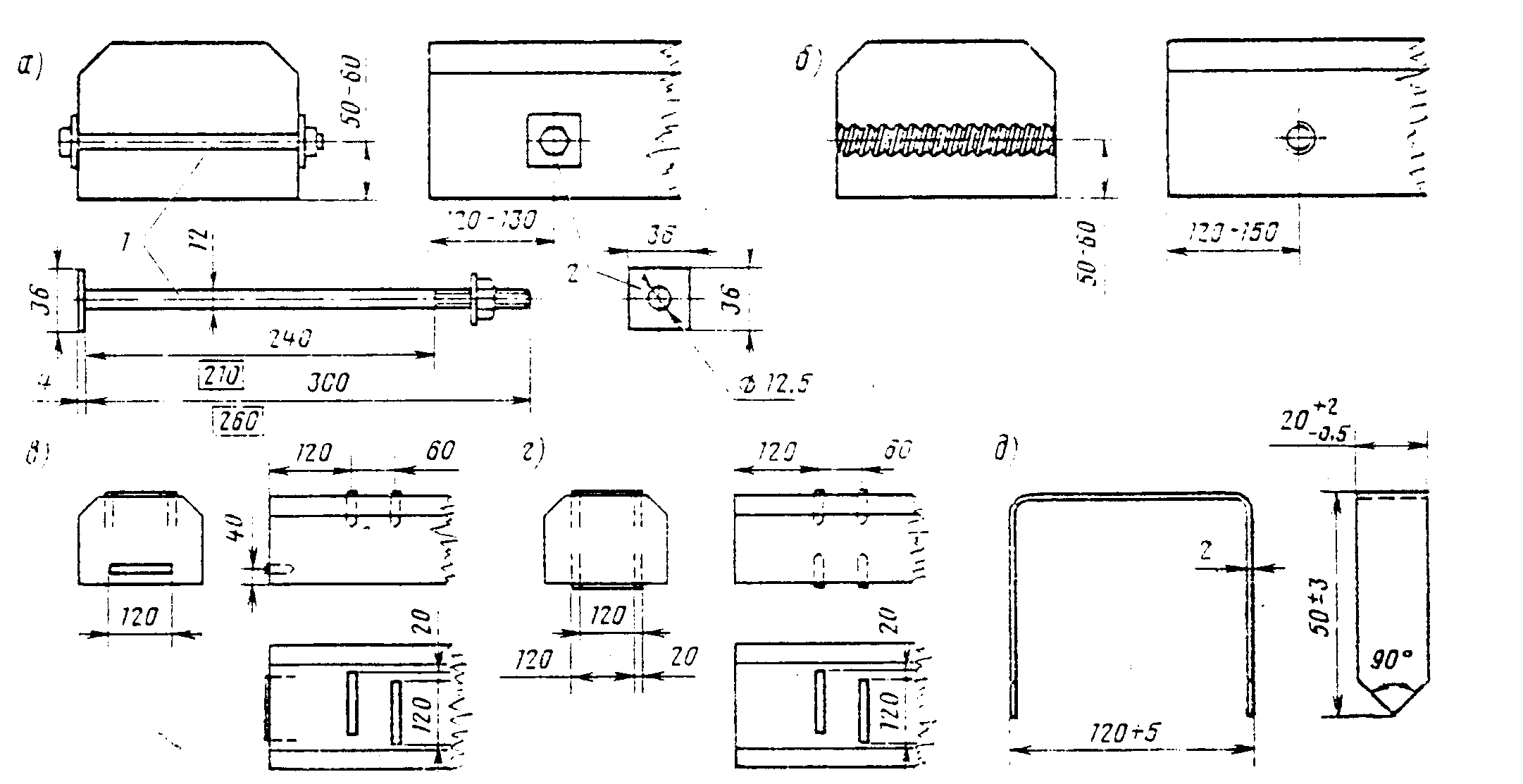

Рис. 5.1.Укрепление мостовых брусьев от растрескивания.
а – металлическим болтом; б – деревянным винтом;
в, г – П – образными скобами; д – скоба.
______________
Приложение № 6 Металлические скрепления мостового полотна на деревянных поперечинах
6.1. Общие требования к болтовым скреплениям
Лапчатые болты с кованой и пружинной лапой должны изготавливаться по техническим условиям, утвержденным Управлением пути и сооружений Центральной дирекции инфраструктуры ОАО «РЖД». Для остальных скреплений мостового полотна следует применять:
а) для обычных климатических условий – стальные болты по ГОСТ 7798-70* нормальной точности, класса прочности 4,6 по ГОСТ 1759.0-87* (с дополнительными испытаниями по ГОСТ 1759.4-87* таблица № 5, программа А) и гайки по ГОСТ 1759.0-87* (болты и гайки с дополнительными испытаниями по ГОСТ 1759.5-87*), а также болты и гайки из стали ВСт3сп4 по ГОСТ 380-2005 по специальным техническим условиям;
б) для северных условий – стальные болты по ГОСТ 7798-70* нормальной точности, класса прочности 46 по ГОСТ 1759.0-87* (с дополнительным испытанием по ГОСТ 1759.4-87*, таблица № 5, программа А) при диаметре менее 22 мм и болты из стали марки 09Г2 по ТУ 14-1-287-72 по специальным техническим условиям при диаметре 22 мм и более; гайки по ГОСТ 5915-70* классов прочности 4 и 5 по ГОСТ 1759.0-87* (болты и гайки с дополнительными испытаниями по ГОСТ 1759.5-87*).
Резьба болтов и гаек обычного и северного исполнений выполняется по ГОСТ 9150-2002 с допусками 6 gи 6 Н по ГОСТ 16093-2004.
Шайбы плоские должны отвечать требованиям ГОСТ 18123-82* (технические условия) и ГОСТ 11371-78*, ГОСТ 6958-78* (размеры). Материал шайб - Ст3 по ГОСТ 380-2005.
Одновитковые пружинные шайбы должны соответствовать ГОСТ 19115-73, двухвитковые – ГОСТ 21797-76.
Допускается применение путевых гаек по ГОСТ 16018-79* и шайб по ТУ ЦП-13-73.
Болты прикрепления охранных брусьев, а также болты прикрепления мостовых брусьев к противоугонным коротышам допускается изготовлять по техническим условиям на лапчатые болты.
6.2. Лапчатые болты с кованой лапой
Лапчатые болты с кованой лапой изготавливают в соответствии с техническими условиями ТУ-32 ЦП-395-84, утвержденными Департаментом пути и сооружений ОАО «РЖД».
Технические требования:
1. Болты лапчатые должны соответствовать требованиям настоящих технических условий и ГОСТ 1759.0-87* (изделия – болты грубой точности), а шайбы к ним - требованиям ГОСТ 18123-82*. Конструкция и размеры болтов, гаек и шайб должны соответствовать указанным на чертежах (рис. 6.1). Вместо круглых шайб допускается применение прямоугольных, сечением 80х80х6 мм из полосовой стали ГОСТ 103-2006, также допускается по согласованию с заказчиком изготовление шайб большей толщины, но не более 10 мм.
2. Болты лапчатые должны комплектоваться гайками по ГОСТ 16018-79*. Допускается изготовление гаек грубой точности с шероховатостью поверхности применительно к ГОСТ 15526-70*.
3. Резьба болтов – по ГОСТ 9150-2002. Допуски на резьбу 8gпо ГОСТ 16093-2004.
4. Механические свойства болтов и шайб должны соответствовать классу прочности 3.6. по ГОСТ 1759.0-87;
5. Опорная плоскость лапы болта должна быть перпендикулярна к оси стержня болта. В вертикальной плоскости симметрии болта отклонение от прямого угла между опорной плоскостью лапы и осью стержня болта допускается не более 3о.
6. Допускаются поверхностные складки с обратной стороны лапы болта глубиной не более 1,5 мм.
7. Допускается неоформление прямых углов головки болта радиусом до 6 мм.
8. Допускается облой по контуру лапы до 1,5 мм.
9. Болты лапчатые изготавливаются четырех длин: 300, 350 ,400 и 450 мм.
10. Болты лапчатые маркируются клеймом завода-изготовителя и годом изготовления (две последние цифры). Высота знаков маркировки не менее 8 мм, толщина – не менее 1 мм, выпуклость – не менее 0,5 мм.
Знаки маркировки наносятся на нижней поверхности лапы болта.
11. В комплект поставки должны входить один болт, одна гайка и одна шайба. Шайбы должны быть надеты на болты, а гайки навинчены на концы стержней болтов на три и более оборота.
Допускается упаковка болтов, гаек и шайб в отдельные ящики.
12. Упаковка и маркировка тары по ГОСТ 18160-72.
Правила приемки:
1. Болты лапчатые с шайбами и гайками должны быть приняты техническим контролем предприятия-изготовителя и заводской инспекцией.
2. Приемка болтов и шайб к ним должна производиться в соответствии с ГОСТ 17769-83 применительно к изделиям грубой точности.
Методы контроля:
Прочность соединения лапы болта со стержнем испытывают ударами по лапе болта, вставленного в специальную матрицу (рис. 6.2) до соприкосновения кромки лапы с плоскостью матрицы. После испытания лапа болта должна оставаться в прочном соединении со стержнем; в месте соединения лапы со стержнем не допускается появление трещин и надрывов.
Рис. 6.1. Лапчатый болт с кованой лапой
а - болт; б - гайка; в - шайба
Рис. 6.2. Матрица для испытания лапчатых болтов
Транспортирование:
1. Болты, гайки и шайбы к ним можно доставлять любым видом транспорта.
2. Если лапчатые болты, гайки и шайбы упакованы в отдельные ящики, то доставка этих ящиков должна производиться одновременно.
Гарантия изготовителя:
Изготовитель гарантирует соответствие лапчатых болтов, гаек и шайб к ним требованиям настоящих технических условий при соблюдении потребителем условий применения изделий, их транспортировки и хранения, установленных техническими условиями.
Потребность лапчатых болтов с гайками и шайбами на 1 м длины мостового полотна приведена в таблице № 6.1.
Для мостов в районах с расчетной температурой ниже -40оС лапчатые болты следует изготавливать из стали 09Г2 по ГОСТ 19281-89* с обеспечением ударной вязкости при температуре -70оС не менее 0,3 МПа (3 кгс.м/см2) в соответствии с приведенными выше техническими условиями. Гайки к лапчатым болтам должны быть изготовлены из стали 35 по ГОСТ 1050-88, шайбы – из той же стали, что и для районов с расчетной температурой не ниже -40оС.
Таблица № 6.1
