Антенна «Волновой канал»

При работе сигнальном режиме в состав каждого полукомплекта входят антенные устройства, состоящие из антенны метрового диапазона, и антенны дециметрового диапазона, мачты, фидеров.

При работе станции в метровом диапазоне воин антенна устанавливается на мачту, развернутую на высоте 14,5 м. При работе в ДМВ – диапазоне мачту разворачивают на высоту 16,5 м. Крестообразная антенна Р-405М представляет собой две антенны «Волновой канал», совмещенные на штанге и расположенные перпендикулярно друг другу.

Одна антенна используется для передачи, другая служит приемной антенной. Такая крестообразная конструкция позволяет разместить их по одной общей мачте и обеспечивает достаточное высокое переходное затухание между антеннами. Это позволяет вести одновременно работу передатчика (блока усиления мощности) к приемнику.

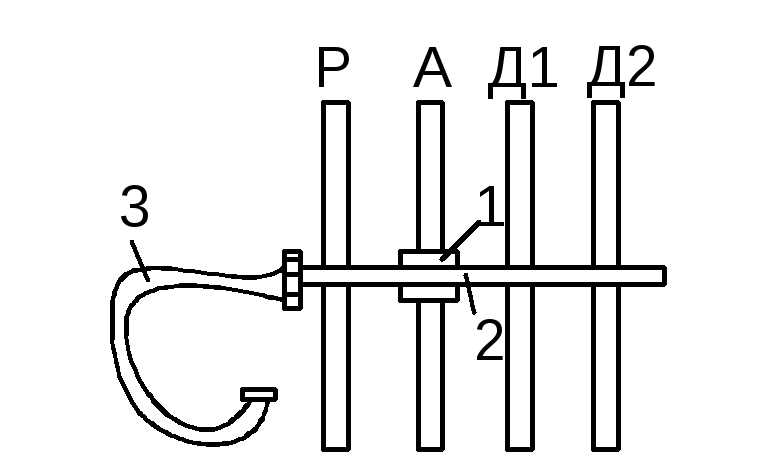

Антенна «волновой канал» состоит из ряда параллельных металлических вибраторов расположенных в одной плоскости и укрепленных на поправляющей металлической штанге.

А- активные вибраторы

Р,Д1,Д2- пассивные вибраторы

Р- расположен позади активного вибратора является рефлектором

Д1, Д2 расположены впереди активного вибратора называемые директорами.

1. изоляторы

2. Симметрирующие устройства в штанге

3. Фидер РК-75

Расстояние между вибраторами выбрано, с таким учетом чтобы их поля складывались в фазе направления директоров.

Это придает антенне «Волновой канал» направленное действие.

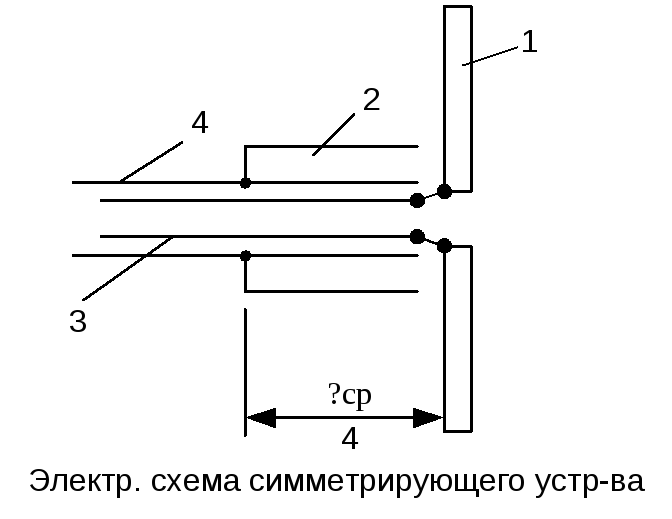

1.Активный вибратор

2. Четвертьволновая трубка

3. Внутренняя жила фидера

4.Оболочка фидера

Симметрирующие устройство горизонтальной и вертикальной антенны расположены в направленной штанге между активными и пассивными вибраторами.

Вертикальная антенна настроена на работу в диапазоне волн 65-70 МГц (88-154 фикс. частоты)

Горизонтальная в диапазоне 60-65 МГц (21-87 ф.ч.)

Штыревая антенна

Для работы станции во время движения автомобиля применяется штыревая антенна, имеющая круговое излучение в горизонтальной плоскости. Одновременно работа приемника и передатчика на штыревую антенну может производится только при помощи блока частотных развязок. Штыревая антенна соединяется с блоками частоных развязок при помощи кабеля РК-75.

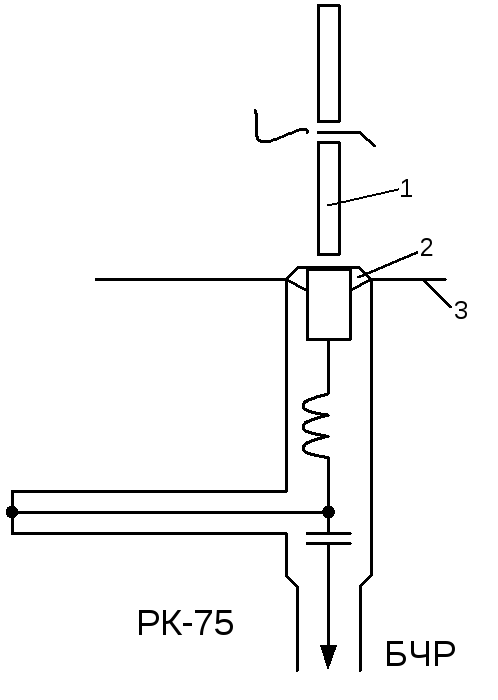

Согласующие устройства штыревой антенны:

1. Штырь длиной 2,18 м

2. Изолятор

3. Металлическая крышка (противовес)

Антенные устройства дециметрового диапазона.

В дециметровом диапазоне волн прием и передача высокочастотных сигналов осуществляется на двухэлементную Z-образную антенну с плоским рефлектором или уголковую антенну.

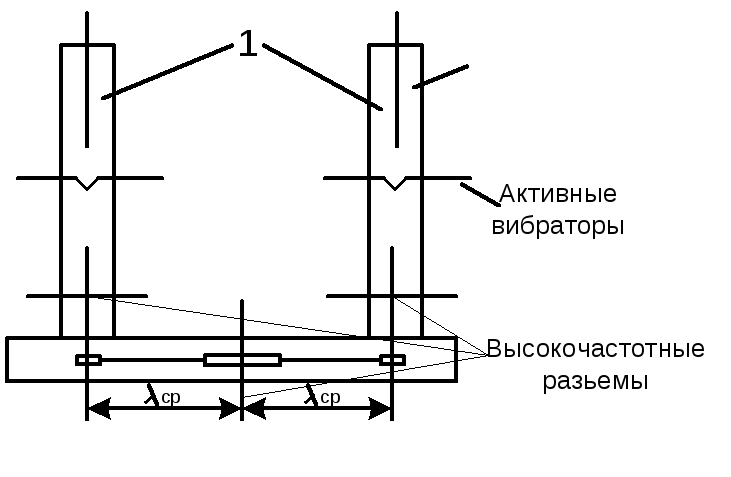

Z-образная антенна

1.Излучатели

2.Рефлектор

3.рансформатор

Уголковая антенна

Наибольшая допустимая мощность, подаваемая на эквивалент антенны ДМВ диапазона – 6Вт,МВ – диапазона – 4Вт.

Фидеры

Антенны развернутые на мачте соединяются с приемником и передатчиком станции при помощи высокочастотных кабелей типа РК-75-9-13 в ДМВ диапазона. Каждый полукомплект р/ст. имеет два кабеля типа РК-75-4-11 длинной по 25 м каждый и один кабель РК-75-9-13 длиной 30 м. На концах кабеля имеются соединительные фишки. Кабели вертикальной антенны имеют белую маркировку. Кабели горизонтальной антенны маркировки не имеют кабели РК-75-4-11 перевозятся в упаковочных ящиках или в рундуке а/м. Кабели РК-75-9-13 наматываются на барабаны крепящиеся, на дыры кузова.

Об исправности лампы выходного каскада следят по величине каждого тока, который проходит через сопротивление создает на нем падение напряжения. Это напряжение подводится через другое сопротивление и через переключатель ВЗ на индикаторный прибор на панели корпуса.

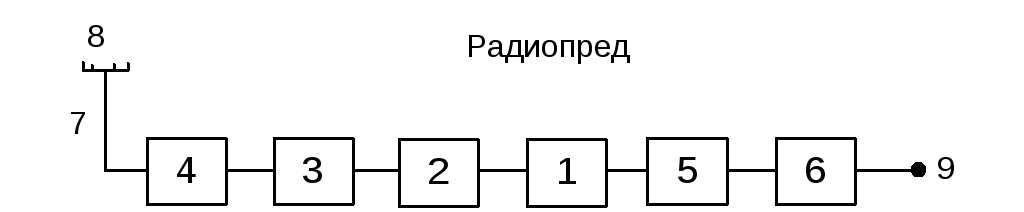

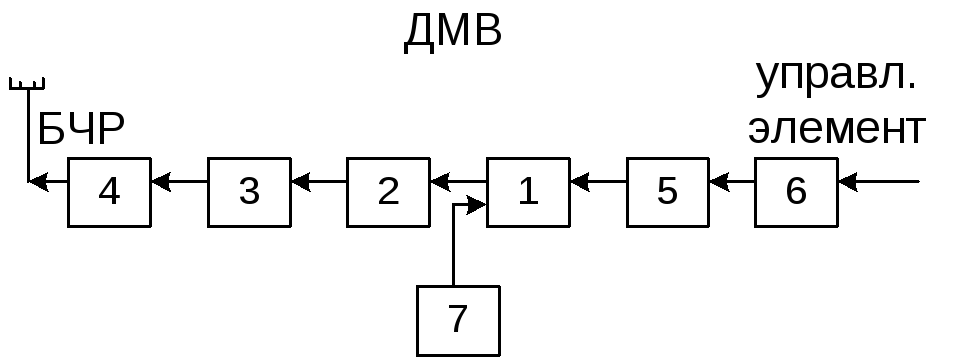

Фильтр (4), включенный на выходе передатчика, служит для подавления тока (удвоенной частоты), тока второй гармоники, возникающего в процессе усиления тока основной частоты.

Частотный модулятор (5) собран на лампе 12Ж1Л (Л4). Работает лампа в триодном режиме (экранирующая и защитная сетка этой лампы соединены с анодом). Модуляция (изменение) частоты задающего генератора передатчика осуществляется благодаря изменению входной динамической емкости лампы Л4 частотного модулятора.

О величине частотной модуляции колебаний задающего генератора судит по величине отклонения стрелки прибора. Об исправности лампы частотного модулятора судят по величине катодного тока, который проходя через Rсоздает на нем падение напряжение и черезRи переключатель ВЗ подводиться к прибору.

Модуляционный усилитель (6). Представляет собой двухкаскадный усилитель низкой частоты, служащий для усиления сигналов, поступающих из ТЛФ и ТЛГ блоков. Коэффициент усиления в диапазоне от 300 до 16000 Гц не менее 200.

Исправность ламп проверяются по ИП.

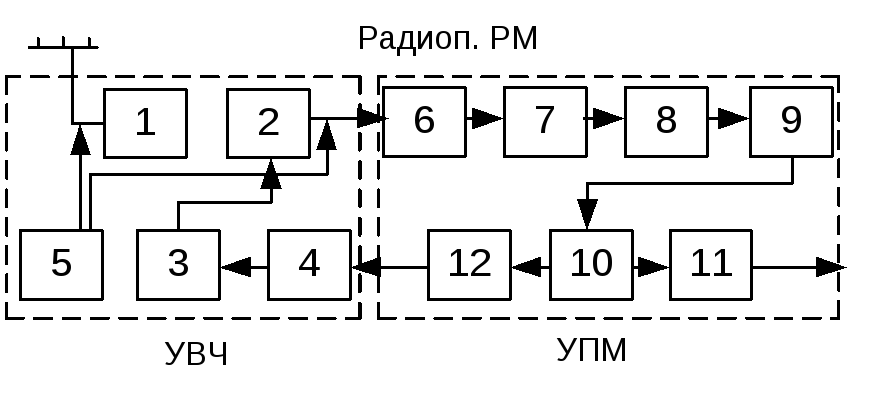

1. Усилитель ВЧ

2. Смеситель

3. Гетеродин

4. Управитель частоты

5. Кварц. калибратор

6. Усилитель Iпром. частоты

7. Преобразователь частоты

8. Усилитель IIпром. частоты

9. Ограничитель амплитуды

10. Частотный детектор

11. Усилитель низкой частоты

12. Усилитель постоянного напряжения системы АПЧ.

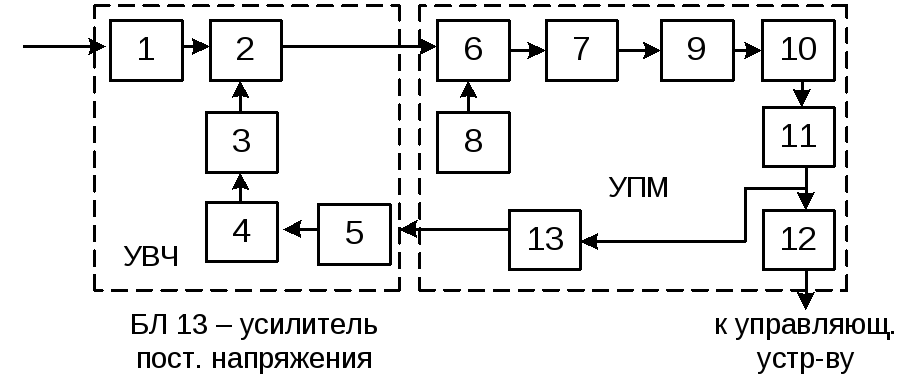

Усилитель постоянного напряжения 6Ж1Б-В

Служит для увеличения коэффициента регулирования АПЧ.
