5.1. Система коллективного приема телевидения для больших объектов
В принципе, это технология сетей кабельного телевидения, но в упрощенном варианте она успешно используется и в коллективных спутниковых системах. Например, если абоненты находятся на значительных расстояниях друг от друга (коттеджный поселок), или если нужно организовать коллективный прием спутниковых программ в существующей обычной кабельной сети, непригодной для работы в спутниковом диапазоне.
Рис.5.1.1. Цифровое кабельное телевидение (DVB-C)
Сигналы спутникового телевидения поступают на вход головной станции, состоящей из модулей трансмодуляторов, которые преобразуют сигналы цифрового спутникового телевидения (DVB-S, DVB-S2) в сигналы кабельного цифрового телевидения (DVB-C). Кабельные цифровые каналы формируются в диапазоне обычного телевидения, на метровых или дециметровых волнах, поэтому их можно доставлять абонентам через классические кабельные сети, коаксиальные или оптико-коаксиальные. В телевизионном диапазоне потери в кабелях намного меньше, чем на спутниковых частотах. Это позволяет строить очень большие коллективные системы, до микрорайона, поселка и даже города. Правда, для приема спутниковых программ абоненту нужен специфический кабельный цифровой ресивер - он немного отличается от спутникового и стоит несколько дороже.
Особенности цифровой СКПТ в виде упрощенного варианта цифрового кабельного телевидения (DVB-C):
систему можно использовать для коллективного приема программ нескольких разных спутников
можно строить протяженные системы с очень большим количеством абонентов
можно легко интегрировать систему в существующую распределительную сеть для обычного (эфирного или кабельного) телевидения. При этом сама сеть не требует никакой переделки, не нужны даже специальные абонентские розетки.
Данная СКПТ обеспечивает прием и распределение местных эфирных программ и дополнительных программ со спутников в пределах небольшого города, микрорайона, поселка. Телевизионный сигнал от головной станции по Волоконно-оптическим линиям связи (ВОЛС) и магистральному кабелю распределяется до оптических узлов (ОУ) и Систем Коллективного Приема (СКП).

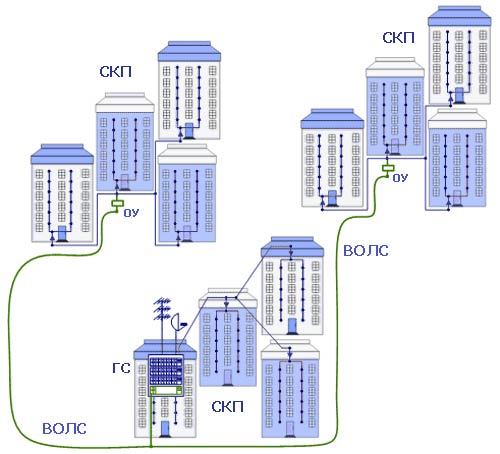

Рис.5.1.2. Структура системы коллективного приема для больших объектов
Технические решения для данной СКПТ:
Антенный пост эфирного телевидения комплектуется, в зависимости от местного частотного плана, антеннами эфирного приема (Cober: 30150, 31110, 38680).
Антенные посты спутникового телевидения комплектуются в зависимости от мощности сигнала и формата принимаемых каналов.
Головная станция PolyMaster (Polytron), укомплектованная модулями эфирных конверторов и спутниковых приемников, в зависимости от количества и формата источников сигналов.
Оптические передатчики прямого канала (Axera, Motorola, Harmonic, Wisi и т.п.) устанавливаются на головной станции и выбираются по количеству и мощности в зависимости от топологии и бюджета ВОЛС.
Волоконно-оптические кабели с одномодовыми волокнами (НФ "Электропровод", ЗАО "Севкабель-Оптик" и т.п.) выбираются в зависимости от способа прокладки (воздушные переходы, подземная канализация и др.) и по количеству используемых волокон.
Оптические муфты, кроссовые шкафы, пассивные элементы ВОЛС, "патчкорды" и "пигтейлы" отечественного или импортного производства.
Оптические узлы (ОУ) (Axera, Motorola, Harmonic, Wisi и т.п.) устанавливаются количеству СКП, подключаемых к ОУ. В последнее время прослеживается тенденция к уменьшению абонентов, подключаемых к ОУ (ОУ на дом).
Коаксиальная часть СКТ может представлять собой СКП на один или несколько домов, соединенных кабелем типа RG-11 по воздушным перекидкам или в подземной канализации.
Магистральные и домовые усилители Polytron устанавливаются в местах, определенных проектом в специально отведенных местах.
Пассивные элементы кабельной магистральной и домовой разводки Transmedia.
