.docМинистерство образования и науки РФ
«Белгородский государственный национальный исследовательский университет» (НИУ «БелГУ»)
ФАКУЛЬТЕТ КОМПЬЮТЕРНЫХ НАУК И ТЕЛЕКОММУНИКАЦИЙ
КАФЕДРА ИНФОРМАЦИОННО-ТЕЛЕКОММУНИКАЦИОННЫХ СИСТЕМ И ТЕХНОЛОГИЙ
Отчет по лабораторной работе №___2__
По дисциплине : Физика.
Тема работы ИЗМЕРЕНИЕ ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ И РАЗНОСТИ ПОТЕНЦИАЛОВ КОМПЕНСАЦИОННЫМ МЕТОДОМ
студента группы 141207
Бажков Артём
«_19_»_02_2013г
Белгород г.
|
Допуск |
Измерения |
Расчёт |
Защита |
|
|
|
|
|
ЦЕЛЬ РАБОТЫ:

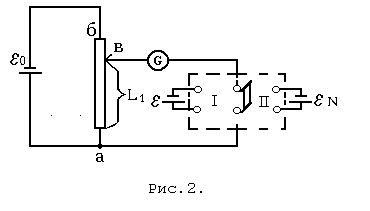

Овладеть методикой измерения э.д.с. на самодельной схеме компенсационного метода и на потенциометре Р-307.
ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ:
1.Реохорд R.
2.Гальванометр М-122.
3.Ключ (2 шт.)
4.Ключ двойной двухполюсный.
5.Нормальный элемент X480.
6.Исследуемый элемент (х).
7.Потенциометр Р-307.
8.Стабилизированный источник питания - выпрямитель ИЭПП (о)
Индивидуальные данные для выполнения работы.
|
№ п/п |
L1 |
L1 |
LN |
LN |
N |
N |
х |
х |
х/х х100 |
|
|
(мм) |
(мм) |
(мм) |
(мм) |
(B) |
(B) |
(B) |
(B) |
% |
|
1. Самод. схема |
3180 |
1 |
2080 |
1 |
1,019 |
0,001 |
1,56 |
0,0017 |
0,11 |
|
2. Р-307 |
|
|
|
|
1,019 |
|
1,41 |
|
0,001 |
х=
Вывод: проделав работу можно сказать ,что измерения потенциометром более точны, в отличии от практических измерений с помощью реохорда , так как у реохорда погрешность выше ,за счёт нагревания проволоки и миллиметровой шкалы деления
