Подбор арматуры монолитной плиты

Принимаем плоскую рулонную сетку С-1 4 8А-I с с шагом 250мм, С-2 48А-I с с шагом 250мм.

7. Расчет каменного простенка по несущей способности

Размеры здания в плане	17,4×72
Шаг колонн	5,8×7,2
Количество этажей	7
Высота этажа	5,4
Оконные проемы	2,1×2,7
Марка кирпича	М50
Марка цементно-песчаного раствора	М75

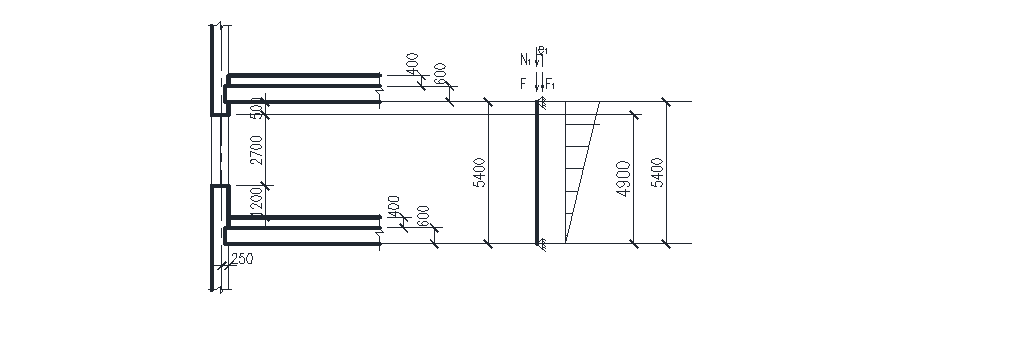

Рис. 16

Вид нагрузки	Нормат. нагр. кН/м2	Коэф. надежн.	Расчетн. нагрузка кН/м2	Грузовая площадь, м2	Нагрузки на простенок, кН
Покрытие: -постоянная -приведенная нагрузка от ригеля(0,6*0,3*25)/5,8 -временная	4,36 0,78 1	1,1	4,96 0,85 1,4	Агр=(l1/2+0,5)·l2= =(5,8/2+0,5)·7,2= =25,5	126,48 21,68 35,7
итого:						183,86
Перекрытие: постоянная Приведенная нагрузка от ригеля(0,6*0,3*25)/7,8 временная	3,2 0,78 8	1,1	3,57 0,85 9,6	Агр=5,8/2·7,2=20,88	74,54 17,75 200,45
итого:						292,74
Наружные стены:				Агр=(bпр+bп)H-bn·hn=(1,8+2,1)·5,4- 2,1·2,7=15,39
Собств.вес с учетом штукатурки (0,64·18+0,022·22)	11,96	1,1	13,16		202,5
вес надоконного участка стены высотой 150 см (ΔF)	11,96	1,1	13,16	Агр=(bпр+bп)H =4,68	61,6

Определение расчетных усилий

Собственный вес всех вышележащих этажей:

Нагрузка от покрытия и перекрытий вышележащих этажей:

Нагрузка от перекрытия, расположенная над рассматриваемым этажом:

Расчетная продольная сила в сечении I-I:

Расстояние от точки приложения опорной реакции до внутренней грани стены при глубине заделки ригеля :

, принимаем

Эксцентриситет нагрузки относительно центра тяжести сечения простенка

Расчетный изгибающий момент в сечении I-I:

Расчетные характеристики:

Площадь сечения простенка:

Коэффициент условий работы кладки , т.к.

Расчетная длинна простенка , гибкость простенка

Коэффициент продольного изгиба всего сечения простенка в плоскости действия изгибающего момента (при α=1000)

Расчетное сопротивление сжатию кладки из обыкновенного кирпича М50 на растворе М75

Временное сопротивление сжатию материала кладки:

Упругая характеристика кладки из обыкновенного кирпича пластического прессования α=1000.

Проверка несущей способности простенка

Эксцентриситет расчетной продольной силы относительно центра тяжести сечения:

Высота сжатой части поперечного сечения простенка

Гибкость сжатой части поперечного сечения простенка

Коэффициент продольного изгиба для сжатой части сечения

Коэффициент продольного изгиба при внецентренном сжатии

Коэффициент

Несущая способность простенка в сечении I-I как внецентренно сжатого элемента:

,

здесь , т.к.

Несущая способность простенка меньше расчетного усилия, следовательно, необходимо усилить простенок поперечным армированием. Проверяют условия эффективности применения поперечного армирования: высота ряда кладки , расчетный эксцентриситет, гибкость простенка.

Условия соблюдаются, следовательно, можно применить усиление кладки поперечным армированием. Принимаем армирование прямоугольными сетками из арматуры класса Вр-I, ,, размер ячейки,.

Коэффициент условий работы арматуры в каменной кладке ,,.

Требуемое расчетное сопротивление сжатию армированной кладки из условия экономического проектирования

Принимаем

Требуемый коэффициент армирования кладки

где

Минимальный процент армирования кладки сетчатой арматурой при внецентренном сжатии
