2.2.4 Расчет по образованию трещин в сжатой зоне бетона до эксплуатации.
К ребристой предварительно напряженной плите предъявляются требования III категории трещиностойкости.
Расчет изгибаемых, внецентренно сжатых элементов по образованию трещин производится из условия:
–нормативный
изгибающий момент в нормальном сечении
от собственного веса плиты;
-
момент, воспринимаемый сечением,
нормальным к продольной оси элемента,
при образовании трещин и определяемый
по формуле:
Следовательно, трещины в сжатой зоне образуются
2.2.5 Расчет прогиба плиты
Полный прогиб определяется по формуле:
Предельный прогиб составляет:
для
элементов больше 6 м
-
кривизна элемента.
Полная кривизна для участка без трещин в растянутой зоне определяется по формуле:
-
кривизна от непродолжительного действия
всей нагрузки
-
кривизна от продолжительного действия
постоянных и длительных нагрузок
момент
от непродолжительного действия
кратковременной нагрузки
D1 – изгибная жесткость приведенного сечения
(ф.
8,146)
кгс*см
момент
от продолжительного действия постоянных
и длительных нагрузок
(ф.8,147)
кгс*см
.
Условие выполняется.
3. Расчет многопролетного неразрезного ригеля.
Характеристики прочности бетона и арматуры
Ригель армируют стержневой арматурой класса А - . Бетон тяжелый класса В25.
- расчетное сопротивление при сжатии: Rb =14,5 МПа (148 кгс/см2);
- расчетное сопротивление при растяжении: Rbt = 1,05 МПа (10,7 кгс/см2);
- начальный модуль упругости бетона: Eb= 30000 МПа
Продольная арматура класса А - :
- расчетное сопротивление Rs = 350 МПа (3570 кгс/см2);
- модуль упругости Es = 200000 МПа
Поперечная арматура класса А - :
- расчетное сопротивление Rsw = 175 МПа (1800 кгс/см2);
- модуль упругости Es = 210000 МПа
3.1 Сбор нагрузок и определение внутренних усилий
Размеры сечения ригеля: h = (1/10) ∙ В = (1/10) ∙ 5800 = 580 мм
b = (1/2) ∙ h = (1/2) ∙ 600=300 мм
Ригель рассчитывается как многопролетная неразрезная балка.
Расчетный пролет будет равен:
l01 = В – 0,12+0,06=5,8-0,12+0,06 = 5,76м
l02 = В = 5,8м
Постоянная
нагрузка:
Временная нагрузка:
Полная нагрузка:
Изгибающие моменты и поперечные силы неразрезной балки при равных или отличающихся не более чем на 20% длины пролетах определяют по (Уманский «Справочник проектировщика»):
для равномерно распределенной нагрузки
;
;
3.3 Расчет ригеля по нормальным сечениям
1. Крайний ригель – растянутая зона
Принимаем
A-III
с
2. Средний ригель – растянутая зона
Принимаем
A-III
с
3. Крайний, средний ригель – сжатая зона
Принимаем
A-III
с

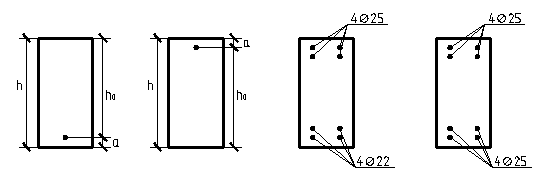

Компоновка сечения
Рис.
5
