Список литературы

1. Бакшеев В.Н. Методические указания по теме №1: “Изучение устройства и основных технических параметров ленточных конвейеров” – Тюмень, ТюмГАСУ, 2009. – 32 с.

2. Бакшеев В.Н. Собрание трудов. Том 3. Строительные машины . Учебник для строительных вузов. – Тюмень: Издательство “Вектор Бук ”, 2003. – 360 с.

3. ГОСТ 22644-77 «Конвейеры ленточные». – М.: Госкомитет стандартов, 1977. – 23 с.

4. Фильм. Изготовление кирпича и получение цемента.

Сводная таблица результатов расчета

Параметр		Обозначение	Значения
Массовая производительность конвейера		Q, т/ч	80
Длина конвейера		L, м	100
Угол наклона конвейера		, 0	5
Вид верхних роликовых опор			Однороликовая
Ширина ленты		Вф, мм	2000
Скорость движения ленты		VФ, м/с	0,8
Толщина ленты		h л, мм	5,5
Количество тканевых прокладок		i, шт	2
Диаметры	Барабана	Dб, мм	1000
	Роликов	dб, мм	200
Электродвигатель	Серия		4А132
	Мощность	Nд, кВт	11,0
	Частота вращения вала	nд , об/мин	1500
Редуктор	Тип		РЧУ–160
	передаточное отношение	iр	80
	Частота вращения вала	N, об/мин	1500
	Потребная мощность	N, кВт	20,4
	максимальный крутящий момент	М, кг см	117
Муфта	Типоразмер		МУВП – 6
	Диаметры посадочного отверстия	dп, мм	38 и 40
	Номинальный передаточный крутящий момент	М, кг см	25,0

Федеральное агентство по науке и образованию Российской Федерации

ГОУ ВПО Тюменский государственный архитектурно–строительный университет

Кафедра МиАС

Методические указания по теме №2:

«Изучение устройства и основных технических параметров винтовых конвейеров» для студентов специальности ПГС и других

Тюмень 2009

Б. 19

Бакшеев В.Н. Методические указания по теме №2: «Изучение устройства и основных технических параметров винтовых конвейеров». – Тюмень, ТюмГАСУ, 2009. – 27 с.

Рецензент: Доктор технических наук, профессор Н.В.Храмцов

Методические указания утверждены на заседании кафедры МиАС

протокол №______ от «_____» ______________2009 г.

Учебно-методический материал утвержден УМС университета:

протокол №______ от «_____» ______________2009 г.

© Бакшеев В.Н. 2009

Цель работы: Изучение устройства, основных технических параметров и методики общего расчета винтовых конвейеров.

Содержание: 1. Изучение устройства различных видов винтовых конвейеров.

2. Общий расчет винтового конвейера.

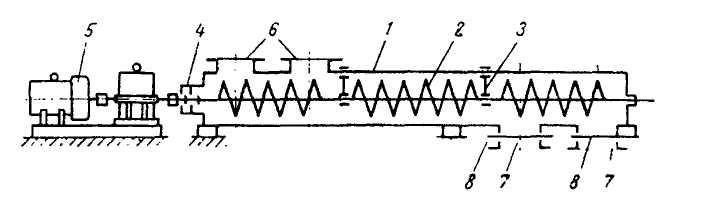

Рис. 1. Схема винтового конвейера:

1 – желоб; 2 – винт; 3 – промежуточная опора; 4 – упорный подшипник;

5 – привод; 6 – загрузочное устройство; 7 – разгрузочное устройство;

8 – шиберные задвижки.

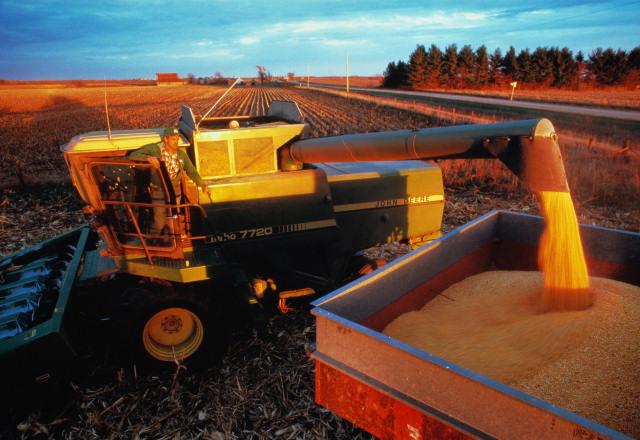

Рис. 1а. Мобильный винтовой конвейер

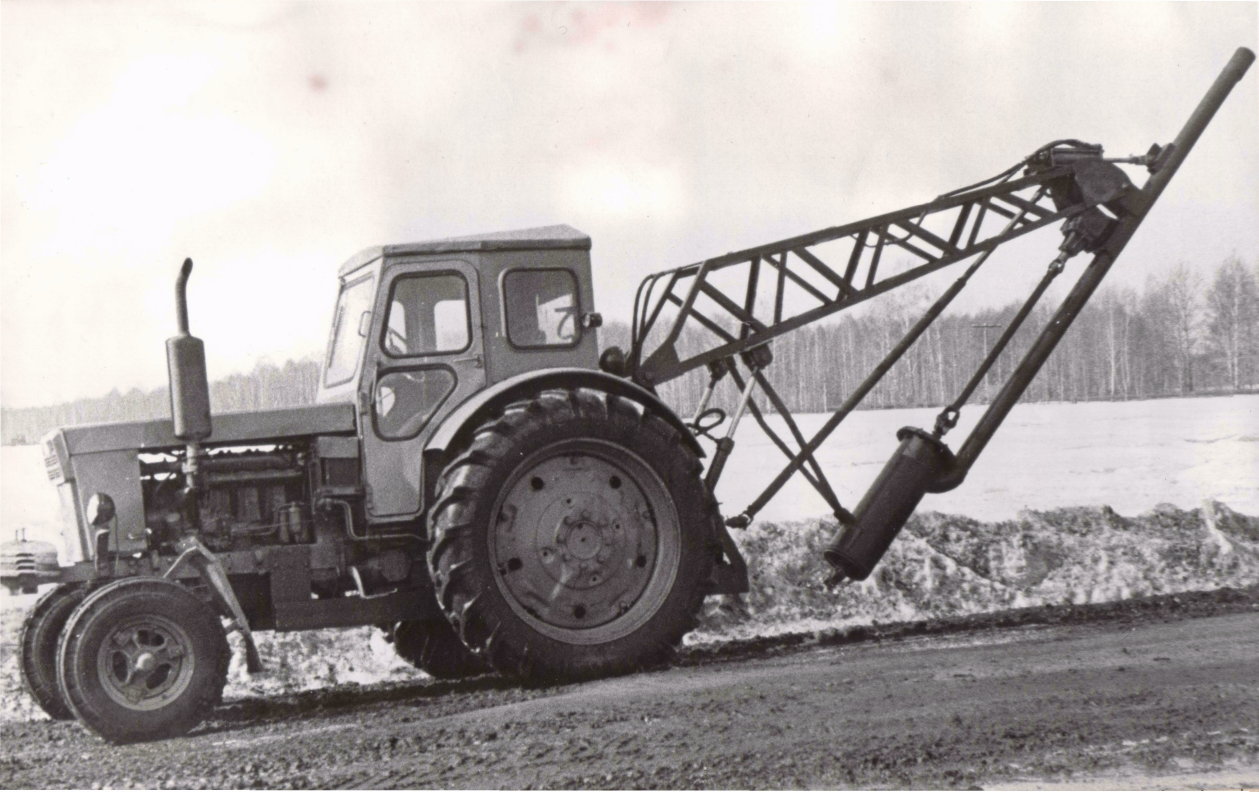

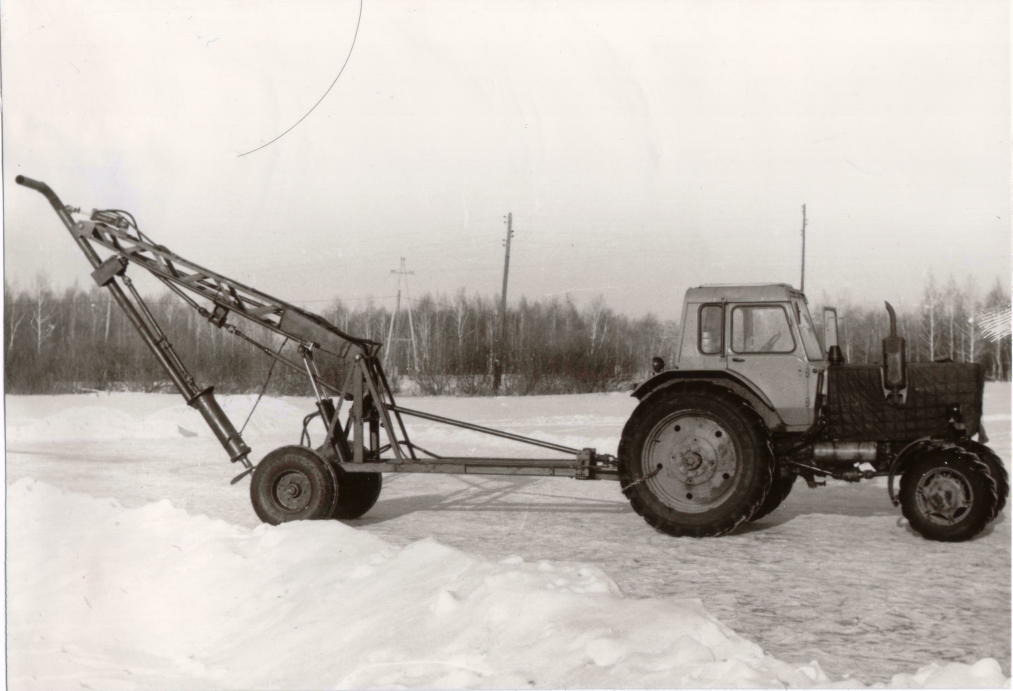

Рис. 1б. Универсальный винтовой конвейер (насос)

Рис. 1в. Рабочий процесс винтового конвейера

Исходные данные для расчета по варианту №_____ (табл. 1)

Транспортируемый материал –______________________,

Производительность конвейера – Q =_____т/ч,

Длина конвейера – L =_____м,

Угол подъема или уклона конвейера – β =____º,

Конвейеры одновальные с трубчатым корпусом с различными винтовыми поверхностями (см. рис. 2)

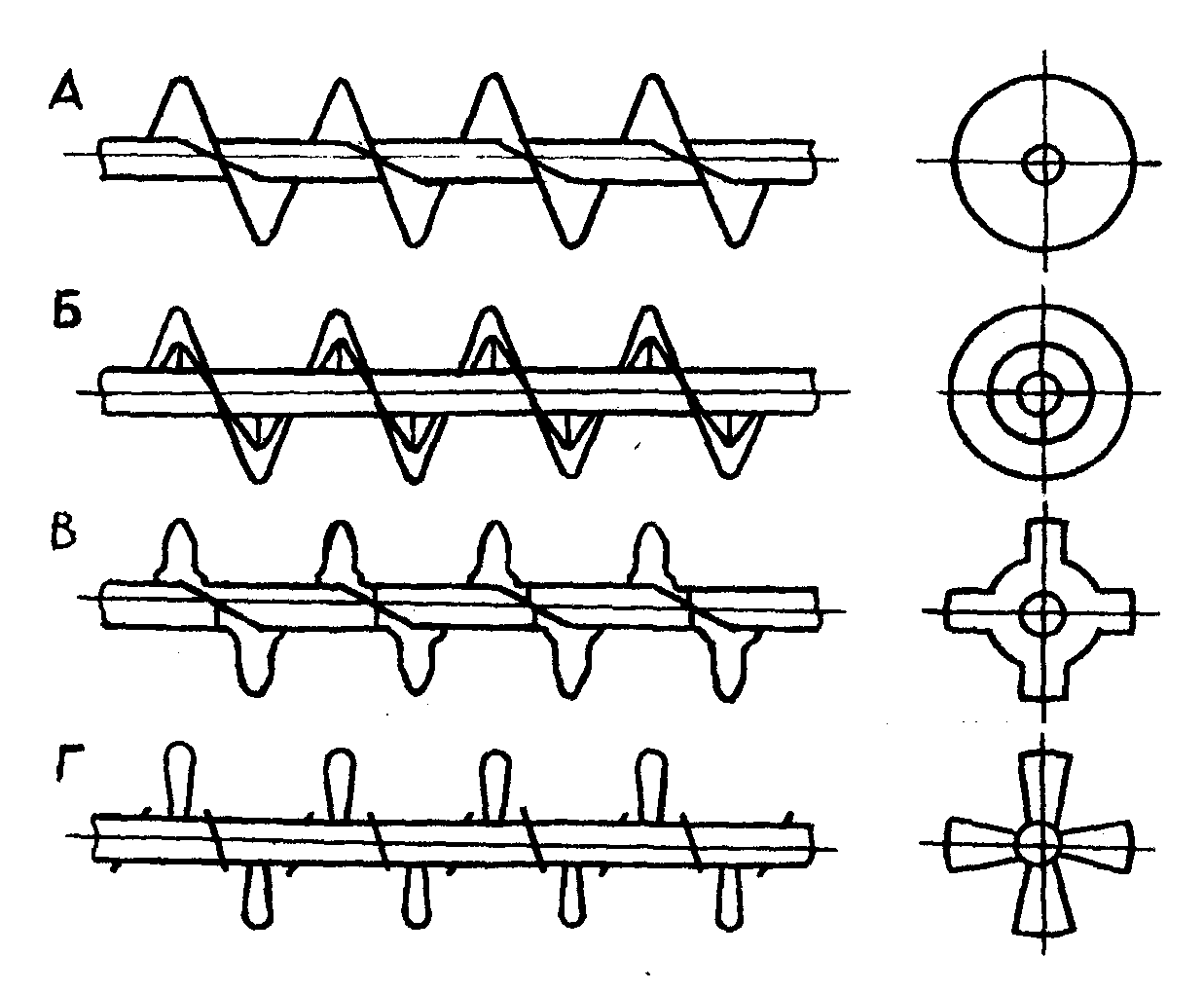

Рис. 2. Разновидности винтовых поверхностей:

А – шнековая сплошная; Б – ленточная; В – фасонная; Г – лопасная.

Таблица 1

Исходные данные для расчета по вариантам

№ вар.	Транспортируемый материал (прилож. Табл. 2)	Производительность конвейера Q, т/ч	Длина конвейера L, м	Угол подъема (+) или уклона (-) конвейера β0
1	1	50	40	0
2	2	45	30	5
3	3	40	20	10
4	4	35	10	15
5	5	30	40	0
6	6	25	30	5
7	7	20	20	10
8	8	15	10	15
9	9	10	40	-15
10	10	5	40	-20
11	11	60	20	10
12	12	65	10	5
13	13	20	20	0
14	14	15	50	5
15	15	10	20	10
16	6	10	10	0
17	7	20	10	-5
18	8	15	15	-10
19	9	10	15	-20
20	10	5	10	-30
21	11	70	20	0
22	12	60	20	-5
23	13	50	15	-10
24	14	40	15	-15
25	15	30	10	-20
26	6	20	10	-25
27	7	25	10	-30
