Редукторы червячные типа рчу (гост 13563-68)

Типо-размер

Переда-

точное отно-

шение i

Мощность N, кВт и момент на валу червячного колеса М, кг·см при частоте вращения вала червяка n, об/мин

Диаметр вала червяка

d, мм

750

1000

1500

N

M

N

M

N

M

РЧУ-40

8,0-63,0

0,05-0,35

2,75-3,1

0,1-0,45

2,75-3,0

0,1-0,6

2,6-2,7

16

РЧУ-50

8,0-80,0

0,1-0,7

4,1-6,0

0,1-0,85

4,0-5,6

0,15-1,1

3,8-5,0

16

РЧУ-63

8,0-63,0

0,15-1,25

8,4-11,5

0,2-1,6

8,7-10,5

0,25-2,1

8,2-9,8

22

РЧУ-80

8,0-80,0

0,3-2,5

17,2-22,5

0,4-3,1

16,4-21,1

0,55-4,1

15,9-18,9

25

РЧУ-100

8,0-63,0

0,45-4,4

33,2-41,2

0,7-5,5

31,8-39,2

0,9-6,8

30,5-32,4

32

РЧУ-125

8,0-80,0

0,9-8,0

57,3-74,5

1,15-9,9

56,1-70,1

1,5-12,0

51,5-57,3

36

РЧУ-160

8,0-63,0

1,8-16,1

120-150

2,2-17,8

116-127

3,0-20,4

98,5-117

40

Таблица 5

Муфты универсальные втулочно-пальцевые типа мувп (гост 21424-75)

Типоразмер

Диаметры посадочных отверстий d, мм

Номинальный передаточный крутящий момент М, кг см

МУВП-1

10,11,12,14

0,63

МУВП-2

16,18

1,6

МУВП-3

16,18,20,22

3,15

МУВП-4

20,22

6,3

МУВП-5

25,28

12,5

МУВП-6

32,36,40,45

25,0

МУВП-7

40,45,50,56

50,0

МУВП-8

50,56,63

100,0

МУВП-9

63,71,80,90

200,0

МУВП-10

80,90,100,110

400,0

Таблица 6

Расстояние между верхними роликовыми опорами t, м и количество тканевых прокладок на ленте iп, шт

Ширина ленты В, мм

Плотность материала , т/м3

Количество тканевых прокладок,

iп, шт

< 0,8

0,85-1,6

1,65-2,0

400

1,5

1,4

1,4

3-5

500

1,5

1,4

1,4

3-5

650

1,4

1,3

1,3

3-5

800

1,4

1,3

1,3

3-6

1000

1,3

1,2

1,2

4-8

1200

1,3

1,2

1,2

4-8

1400

1,3

1,2

1,2

6-10

1600

1,3

1,2

1,1

7-10

1800

1,2

1,1

1,0

8-12

2000

1,1

1,0

1,0

10-12

Таблица 7

Исходные данные для расчета по вариантам

№ вар-та

Транспортируемый материал (табл. 1)

Производительность Q, т/ч

Длина конвейера L, м

Угол подъема +, уклона -0

Вид верхних роликовых опор (рис.2)

1

1

80

100

+5

А

2

2

100

120

+20

Б

3

3

100

80

+10

В

4

4

80

60

0

А

5

5

60

100

0

Б

6

6

80

80

-5

В

7

7

100

60

-10

А

8

8

120

60

-5

Б

9

9

100

100

+20

В

10

10

80

120

0

А

11

11

60

150

-5

Б

12

12

100

120

+10

В

13

13

80

100

-5

А

14

14

60

120

-10

Б

15

15

50

80

0

В

16

16

40

100

+10

А

17

17

80

80

+15

Б

18

18

70

100

-15

В

19

19

80

100

-10

А

20

20

100

80

-20

Б

21

2

120

100

-20

В

22

11

100

120

+5

А

23

13

60

150

+5

Б

24

14

80

120

+10

В

25

15

60

100

-5

А

26

16

80

80

-10

Б

27

17

60

100

-15

В

28

18

100

120

-10

А

29

19

50

150

+15

Б

30

20

60

150

+20

В

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО НАУКЕ И ОБРАЗОВАНИЮ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОУ ВПО Тюменский государственный архитектурно–строительный университет

Кафедра МиАС

Лабораторно-практическая работа по теме № 1

Изучение устройства и основных технических параметров ленточных конвейеров”

(Пример выполнения)

Выполнил: Факультет АСФ

Курс - 3

Группа С04-3

студент Грачев П.И

Проверил: профессор Бакшеев В.Н.

Тюмень 2009

Цель работы: Изучение устройства, основных технических параметров и методики общего расчета ленточных конвейеров.

Содержание: 1. Изучение схем приводов и способов натяжения ленты ленточных конвейеров.

2. Общий расчет ленточного конвейера.

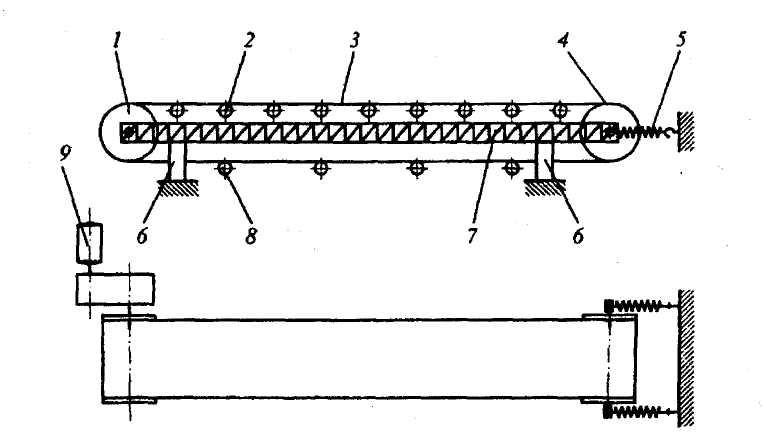

Рис. 1. Схема ленточного конвейера:

1 - приводной барабан; 2 – роликоопоры грузовой ветви; 3 - лента; 4 – натяжной барабан; 5 – натяжное устройство; 6 – опора конвейера; 7 - рама;

8 – роликоопора холостой ветви; 9 - привод конвейера.

Исходные данные для расчета по варианту № 1

Транспортируемый материал – опилки древесные сухие,

массовая производительность конвейера – Q=80 т/ч,

длина конвейера – L=100м,

угол подъема или уклона конвейера – γ=5º,

вид верхних роликовых опор – однороликовая.

Последовательность расчета
