4. Расчет сменной эксплуатационной производительности бульдозера
=
n•
,
(5.18)
где n = 7 часов - продолжительность смены;
=7•2,35=16,45
м
/см.
Данные расчетов корректируем и заносим в сводную таблицу
Сводная таблица результатов расчетов
|
№ вар. |
Индекс бульдозера |
|
W, т |
Т, т |
|
|
мин. |
|
|
|
10 |
ДЗ-109-1 |
90 |
8,194 |
9,37 |
11,2 |
2,36 |
39,81 |
2,35 |
16,45 |
,
м
,
т
,
,
Список литературы
Бакшеев В.Н. Методические указания по теме №6 «Изучение устройства и рабочих процессов бульдозеров»- Тюмень, ТюмГАСУ, 2009. – 20 с.
Бакшеев В. Н. Собрание трудов. Том 3. Строительные машины. Учебник для строительных вузов- Тюмень: Издательство «Вектор Бук», 2003 – 360 с.
Фильмы: Бульдозеры, «Будни»
Федеральное агенство по науке и образованию Российской Федерации
ГОУ ВПО Тюменский государственный архитектурно–строительный университет
Кафедра МиАС
«Изучение устройства и определение параметров земснарядов»
для студентов специальностей ПГС и других.
Тюмень 2009
Б.19.
Бакшеев В.Н. Методические указания по теме №6: «Изучение конструкций и определение основных параметров земснарядов». – Тюмень, ТюмГАСУ, 2008. - 15с.
Рецензент: д-р техн. наук профессор Н.В. Храмцов
Методические указания утверждены на заседании кафедры МиАС
протокол №____от «___»__________2009 г.
Учебно-методический материал утвержден УМС университета:
протокол №____от «___»__________2009 г.
© Бакшеев В.Н.
Цель работы - изучение конструкций и рабочих процессов земснарядов.
Содержание:
Изучение конструкций и рабочих процессов земснарядов (рис.1).
Выбор земснарядов и определение их размеров, массы и мощности выполняем согласно заданному варианту [1, табл.3, С.8].
Рис.1. Землесосный снаряд:
1-свайный аппарат; 2-надстройка; 3-рубка управления; 4-стрела; 5-рыхлитель; 6-рама с всасывающей трубой и фрезерным рыхлителем; 7 -папильонажные и рамоподъемные лебедки; 8-грунтовый насос; 9-привод насоса.

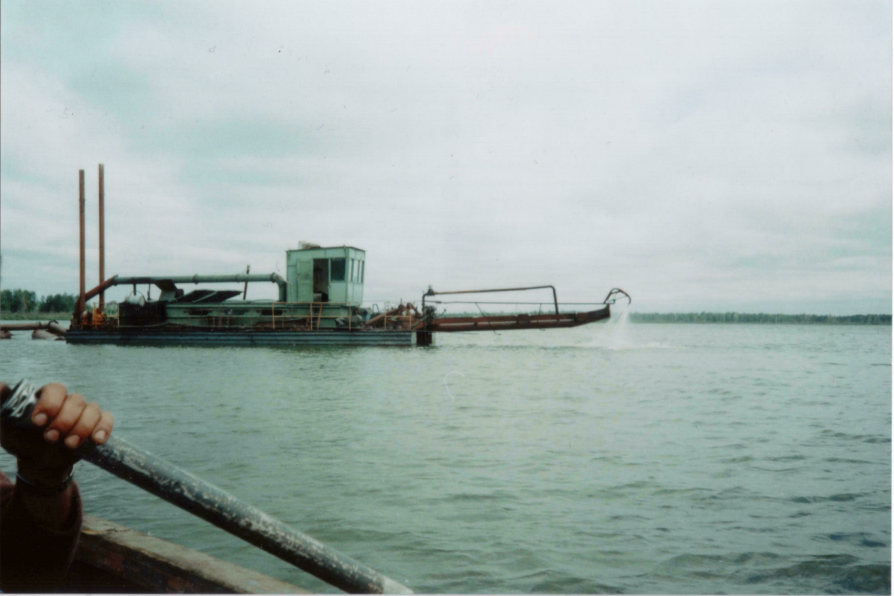

Рис. 1а. Общий вид земснаряда
Рис. 1б. Земснаряд МЗ-10
Рис. 1в. Насосный агрегат земснаряда

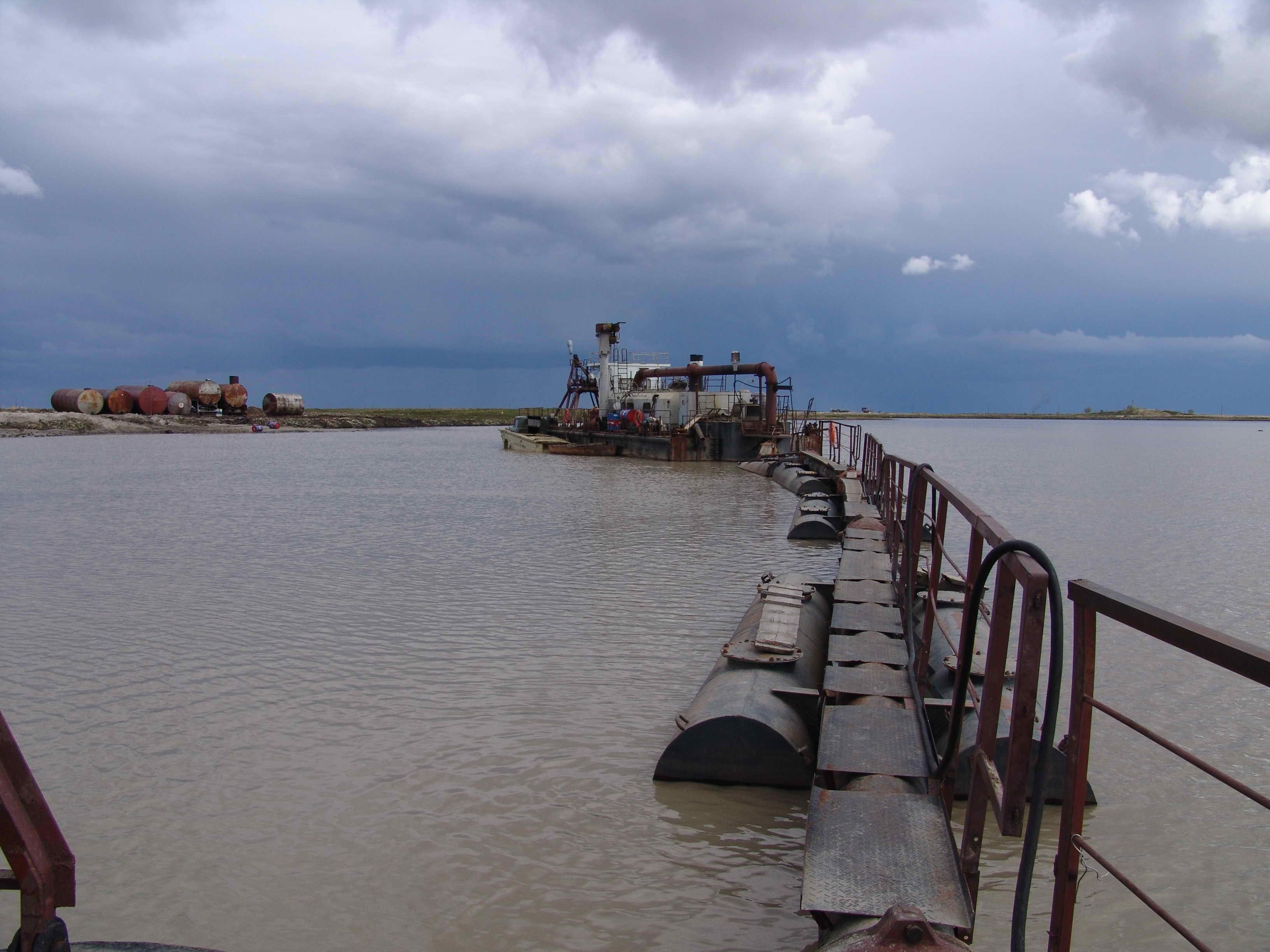

Рис. 1г. Общий вид земснаряда с плавучим пульпопроводом
Исходные данные для расчета по варианту № 1
Ширина месторождения –В= м.
Глубина разработки –h= м.
Длина разрабатываемого участка –l= км.
Производительность насоса –Qн= м³/ч.
Диаметр пульпопровода –dп= мм.
Геодезическая разность отметок насоса и отвала –НΔ= м.
Длина транспортирования пульпы –L= м.
Коэффициент увеличения потерь напора для пульпы –kп= .
Потери мощности на всасывание –Nвс= кВт.
