Сводная таблица результатов расчета
Таблица 1
|
№ вар. |
Диаметр цилиндрической части барабана D, м |
Скорость вращения барабана, об/мин |
Производит. |
Мощность привода N, кВт |
Дальность транспор- тировки S, км | ||
|
м3/ч |
М3/см |
м3/г | |||||
|
1 |
1 |
20 |
7,75 |
62 |
15500 |
3,0 |
40 |
Список литературы
1. Бакшеев В.Н. Методические указания по теме №5: “Изучение устройства и рабочих процессов бетоносмесителей” – Тюмень, ТюмГАСУ, 2009. – 42 с.
2. Бакшеев В.Н. Собрание трудов. Том 3. Строительные машины. Учебник для строительных вузов. – Тюмень: Изд-во “Вектор Бук ”, 2003. – 360 с.
3. Фильмы: «Цемент-Тек» и «Автобетоносмеситель»
Федеральное агентство по науке и образованию Российской Федерации
ГОУ ВПО Тюменский государственный архитектурно-строительный университет
Кафедра МиАС
Методические указания по теме №5:
«Изучение устройства и рабочих процессов бульдозеров»
Для студентов специальности ПГС и других
Тюмень 2009
Б.19.
Бакшеев В.Н. Методические указания по теме №5: «Изучение устройства и рабочих процессов бульдозеров». – Тюмень, ТюмГАСУ,
2009. – 20 с.
Рецензент: Доктор технических наук, профессор Н.В. Храмцов
Методические указания утверждены на заседании кафедры МиАС
протокол №______ от «_____» ______________2009 г.
Учебно-методический материал утвержден УМС университета:
протокол №______ от «_____» ______________2009 г.
© В.Н. Бакшеев
Цель работы - изучение устройства и рабочих процессов землеройно-
транспортных машин (бульдозеров, грейдеров, скреперов)
на примере бульдозера.
Содержание работы:
1. Изучить следующие вопросы:
а) классификация бульдозеров;
б) ходовое оборудование базовых тракторов;
в) технологические схемы использования бульдозеров
в строительном производстве.
2. По заданному варианту выполнить тяговый расчет бульдозера и
определить его эксплуатационную сменную производительность (рис.1).
Рис. 1. Бульдозер с гидравлическим управлением:
1 – винтовой откос; 2 – гидроцилиндры подъема-опускания отвала;
3 – моторный отсек; 4 – кабина; 5 – шарнир (упряжной); 6 – тележка (гусеничная); 7 – брус (толкающий); 8 – отвал.

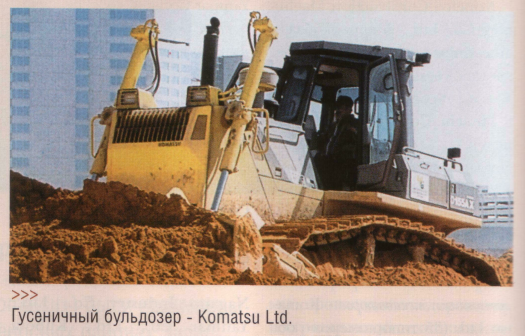

Рис. 1а. Гусеничный бульдозер

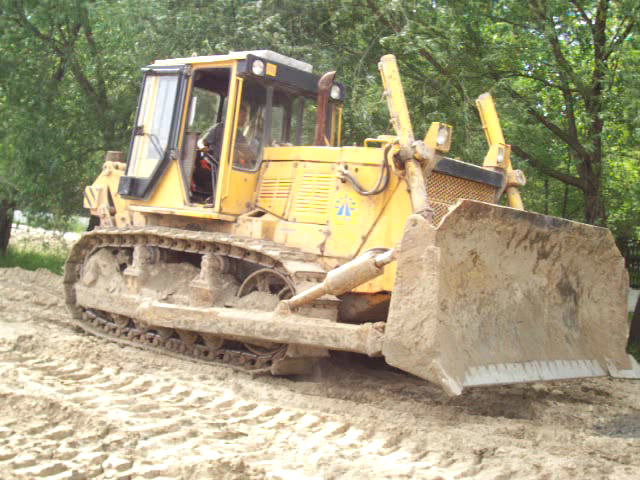

Рис. 1б. Гусеничный бульдозер Т-170
Рис. 1в. Мини-бульдозер в работе
Рис. 1г. Бульдозер (колесный) в работе

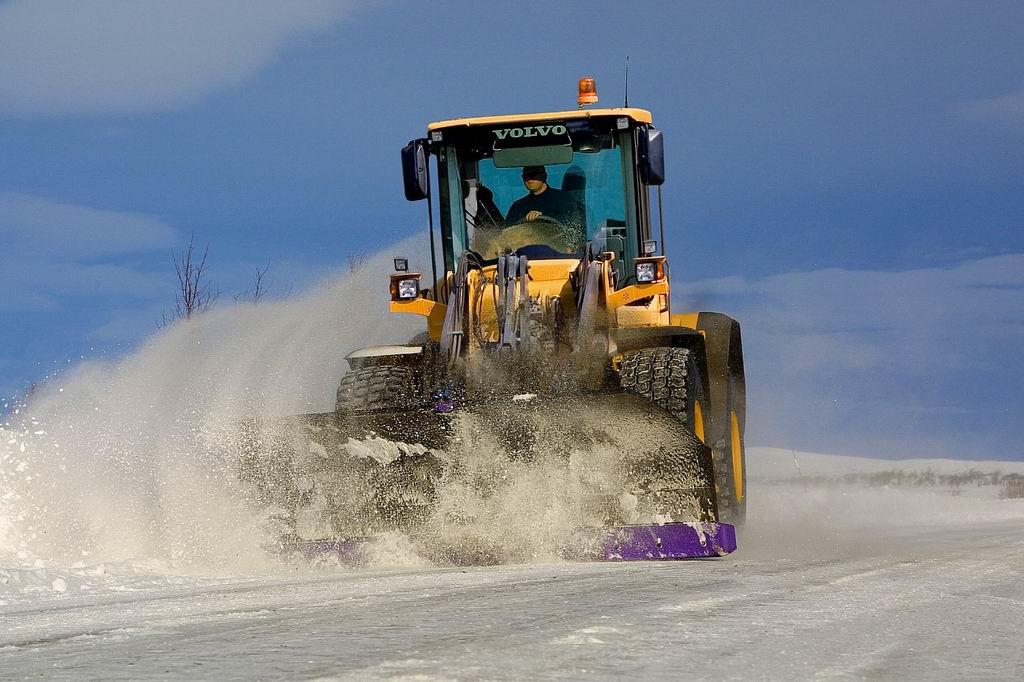

Рис. 1д. Колесный бульдозер на очистке снега
Исходные данные для расчета по варианту №_______(Табл. 4):
Бульдозер ,
Грунт ,
Дальность перемещения грунта _______м,
Подъем (уклон) трассы перемещения грунта i -______ %.
Последовательность расчета
