«Изучение устройства и рабочих процессов бетоносмесителей» (Пример выполнения)

Выполнил: студент III курса

факультета АСФ

группы С04-2

Григорьев П.И

Проверил: профессор Бакшеев В.Н.

Тюмень 2009

Цель работы - изучение устройства и рабочих процессов

смесительных машин.

Содержание работы:

1) изучение конструктивных особенностей и основных технических параметров растворобетоносмесителей циклического действия;

2) основные методики общего расчета смесительных установок

3) выполнение общего расчета бетоносмесительной установки.

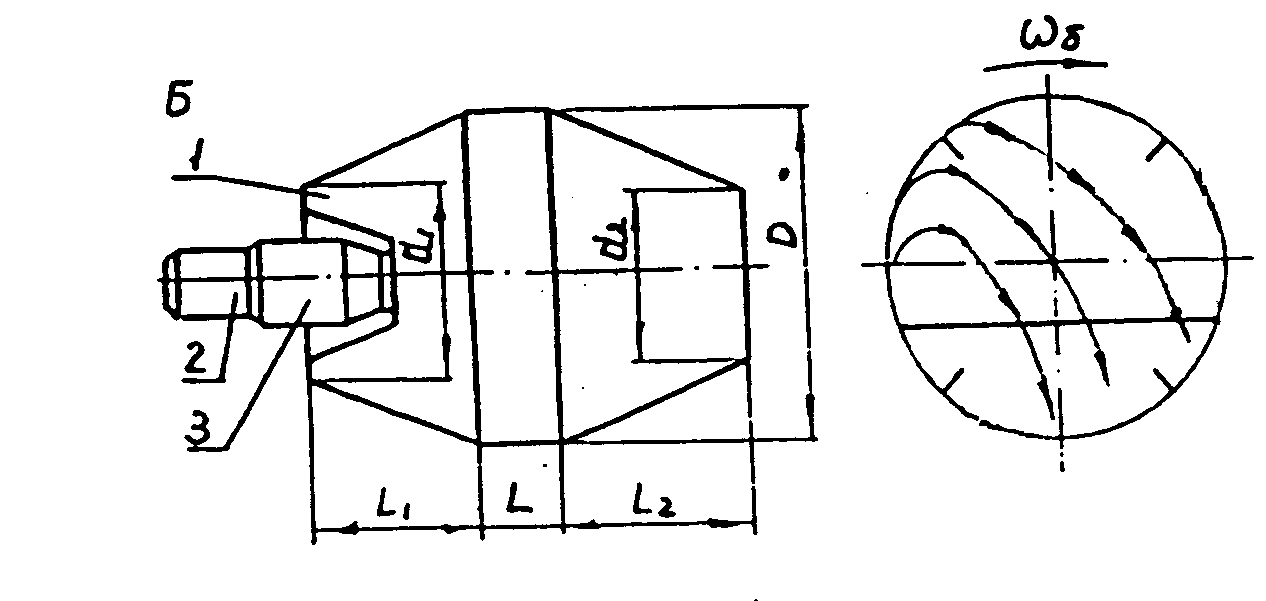

Рис. 1. Схемы гравитационных бетоносмесителей:

1 - барабан с центральным приводом (консольный); 2 – электродвигатель;

3 - редуктор; 4 – ролик.

Исходные данные по варианту № 1. [1, табл. 5, С.12]

Объем разгрузки V_з = 200 л;

Количество смен в сутки – 1 сутки;

Вид бетонной смеси – тяжелая;

Вид ЖБИ - фундаментные блоки;

Марка бетонной смеси по удобоукладываемости – П-1;

Вид дорожного покрытия – твердое;

Вид транспорта – автосамосвал.

Последовательность расчета

1. Расчет цилиндрической части барабана бетоносмесителя

Принимаем форму барабана конусную с центральной цилиндрической частью для всех вариантов

м. (4.1)

где V_з – объем загрузки компонентов в барабан смесителя, м³.

Принимаем D = 1 м.

2. Расчет остальных геометрических размеров барабана [1, рис. 2, С.5]

Параметры в долях от D, мм	Обозна- чения	Тип бетоносмесителя – Б
диаметр заднего закрытого торца	d1	0,7-0,75
Диаметр переднего открытого загрузочного торца	d2	0,45-0,5
Длина цилиндрической части	L	0,25-0,3
длина заднего конуса	L1	0,2-0,25
Длина переднего конуса	L2	0,4-0,45

3. Расчет скорости вращения барабана

об/мин. (4.2)

4. Расчет часовой производительности установки

м³/ч; (4.3)

где n = 2 – количество смесителей, шт;

V = 0,7V_з = 0,14 – объем готовой смеси, м³;

V_з – объем загрузки, м³;

Z = 3600/t_ц - количество замесов в час;

t_ц =t₃+k_пt_п+t_р = 117 – длительность цикла, с;

t₃ – время загрузки барабана, с [1, рис. 3а, С.7];

k_п – коэффициент времени перемешивания [1, рис. 3б, С.7];

t_п- время перемешивания, с, [1, табл. 3, С.11];

t_р – время загрузки, с, [1, рис. 3в, С.7];

k_в = 0,9 – коэффициент использования смесителя по времени.

5. Расчет сменной производительности установки

м³/см; (4.4)

где Z = 8 – количество часов в смене;

П_ч – часовая производительность установки, м³/ч.

6. Расчет годовой производительности установки

м³/г; (4.5)

где n – количество смен в сутки [1. табл. 5, С. 12].

7. Расчет мощности на привод вращения барабана

N = 3 кВт, рассчитывается по графику [1, рис.4, С. 8] .

8. Расчет дальности транспортировки бетонной смеси

Дальность транспортировки бетонной смеси зависит от времени начала схватывания смеси.

км; (4.6)

где V – скорость транспортировки, км/ч [1, табл. 4, С.11];

Т- время транспортировки, ч [1, табл.4, С.11].
