Последовательность расчета

    1. Расчет цилиндрической части барабана бетоносмесителя

Принимаем форму барабана конусную с центральной цилиндрической частью для всех вариантов

м. (4.1)

где Vз – объем загрузки компонентов в барабан смесителя, м3.

Принимаем D = 1 м.

2. Расчет остальных геометрических размеров барабана [1, рис. 2, С.5]

Параметры в долях от D, мм

Обозна-

чения

Тип бетоносмесителя – Б

диаметр заднего закрытого торца

d1

0,7-0,75

диаметр переднего открытого загрузочного торца

d2

0,45-0,5

длина цилиндрической части

L

0,25-0,3

длина заднего конуса

L1

0,2-0,25

длина переднего конуса

L2

0,4-0,45

3. Расчет скорости вращения барабана

об/мин. (4.2)

4. Расчет часовой производительности установки

м3/ч; (4.3)

где n = 2 – количество смесителей, шт;

V = 0,7Vз = 0,14 – объем готовой смеси, м3;

Vз – объем загрузки, м3;

Z = 3600/tц - количество замесов в час;

tц =t3+kпtп+tр = 117 – длительность цикла, с;

t3 – время загрузки барабана, с [1, рис. 3а, С.7];

kп – коэффициент времени перемешивания [1, рис. 3б, С.7];

tп- время перемешивания, с, [1, табл. 3, С.11];

tр – время загрузки, с, [1, рис. 3в, С.7];

kв = 0,9 – коэффициент использования смесителя по времени.

  1. Расчет сменной производительности установки

м3/см; (4.4)

где Z = 8 – количество часов в смене;

Пч – часовая производительность установки, м3/ч.

  1. Расчет годовой производительности установки

м3/г; (4.5)

где n – количество смен в сутки [1. табл. 5, С. 12].

7. Расчет мощности на привод вращения барабана

N = 3 кВт, рассчитывается по графику [1, рис.4, С. 8] .

8. Расчет дальности транспортировки бетонной смеси

Дальность транспортировки бетонной смеси зависит от времени начала схватывания смеси.

км; (4.6)

где V – скорость транспортировки, км/ч [1, табл. 4, С.11];

Т- время транспортировки, ч [1, табл.4, С.11].

Сводная таблица результатов расчета

Таблица 1

№ вар.

Диаметр цилиндрической части барабана D, м

Скорость вращения барабана, об/мин

Производит.

Мощность привода N, кВт

Дальность транспор-

тировки

S, км

м3

М3/см

м3

1

1

20

7,75

62

15500

3,0

40

Список литературы

1. Бакшеев В.Н. Методические указания по теме №5: “Изучение устройства и рабочих процессов бетоносмесителей” – Тюмень, ТюмГАСУ, 2012. – 42 с.

2. Бакшеев В.Н. Собрание трудов. Том 3. Строительные машины. Учебник для строительных вузов. – Тюмень: Изд-во “Вектор Бук ”, 2003. – 360 с.

Федеральное агентство по науке и образованию Российской Федерации

ГОУ ВПО Тюменский государственный архитектурно-строительный университет

Кафедра СПОФ

Методические указания по теме №5:

«Изучение устройства и рабочих процессов бульдозеров»

Для студентов специальности ПГС и других

Тюмень 2012

Б.19.

Бакшеев В.Н. Методические указания по теме №5: «Изучение устройства и рабочих процессов бульдозеров». – Тюмень, ТюмГАСУ,

2012. – 20 с.

Рецензент: Доктор технических наук, профессор Н.В. Храмцов

Методические указания утверждены на заседании кафедры СПОФ

протокол №______ от «_____» ______________2012 г.

Учебно-методический материал утвержден УМС университета:

протокол №______ от «_____» ______________2012 г.

© В.Н. Бакшеев

Цель работы - изучение устройства и рабочих процессов землеройно-

транспортных машин (бульдозеров, грейдеров, скреперов)

на примере бульдозера.

Содержание работы:

1. Изучить следующие вопросы:

а) классификация бульдозеров;

б) ходовое оборудование базовых тракторов;

в) технологические схемы использования бульдозеров

в строительном производстве.

2. По заданному варианту выполнить тяговый расчет бульдозера и

определить его эксплуатационную сменную производительность (рис.1).

Рис. 1. Бульдозер с гидравлическим управлением:

1 – винтовой откос; 2 – гидроцилиндры подъема-опускания отвала;

3 – моторный отсек; 4 – кабина; 5 – шарнир (упряжной); 6 – тележка (гусеничная); 7 – брус (толкающий); 8 – отвал.

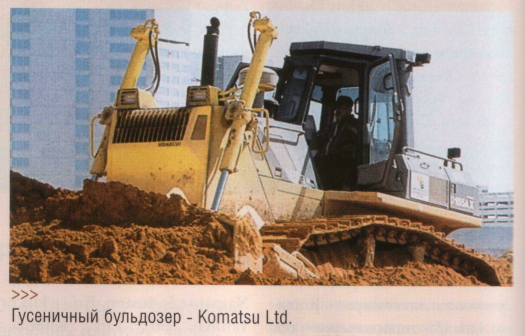

Рис. 1а. Гусеничный бульдозер

Рис. 1б. Гусеничный бульдозер Т-170

Рис. 1в. Мини-бульдозер в работе

Рис. 1г. Бульдозер (колесный) в работе

Рис. 1д. Колесный бульдозер на очистке снега

Исходные данные для расчета по варианту №_______(Табл. 4):

Бульдозер ,

Грунт ,

Дальность перемещения грунта _______м,

Подъем (уклон) трассы перемещения грунта i -______ %.

Последовательность расчета
