§ Е9-2-2. Укладка стальных трубопроводов с армопенобетонной изоляцией

ПРИ УКЛАДКЕ ТРУБ

Состав работы

1. Строповка и опускание труб в траншею с перекреплением распор (в траншеях с распорами). 2. Укладка труб на песчаное основание или временные опоры. 3. Сборка труб в плеть с очисткой и подгонкой кромок, центрированием и поддерживанием при прихватке стыков. 4. Закрепление труб в траншее подбивкой грунта (при укладке на песчаное основание). 5. Разметка и установка хомутовых опор под трубопровод с поддерживанием при прихватке, стягивание хомутов болтами.

Таблица 1

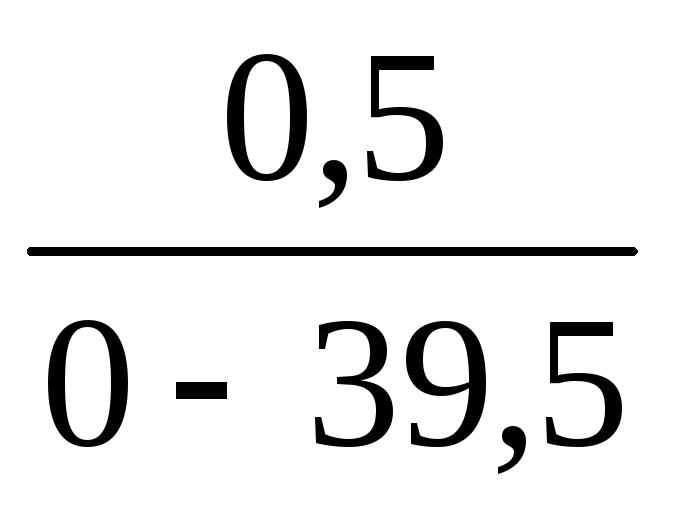

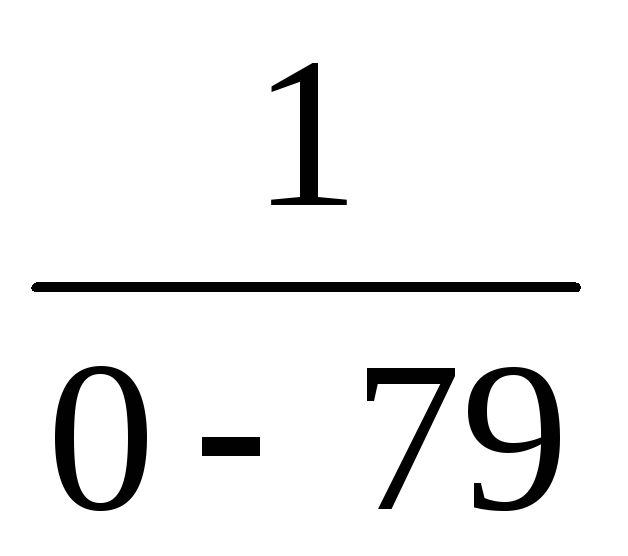

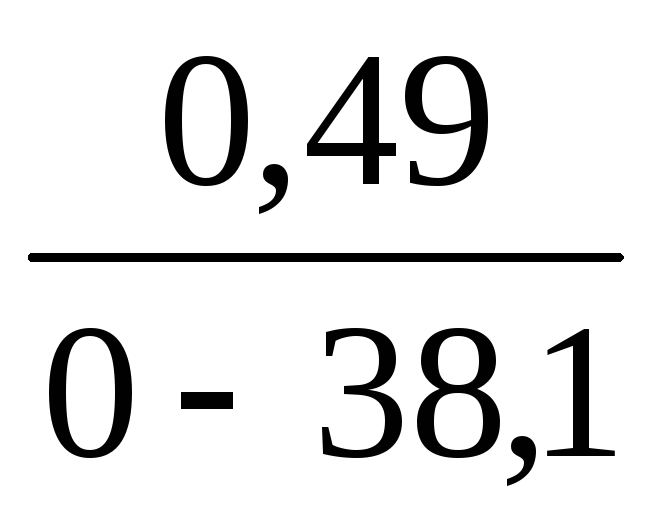

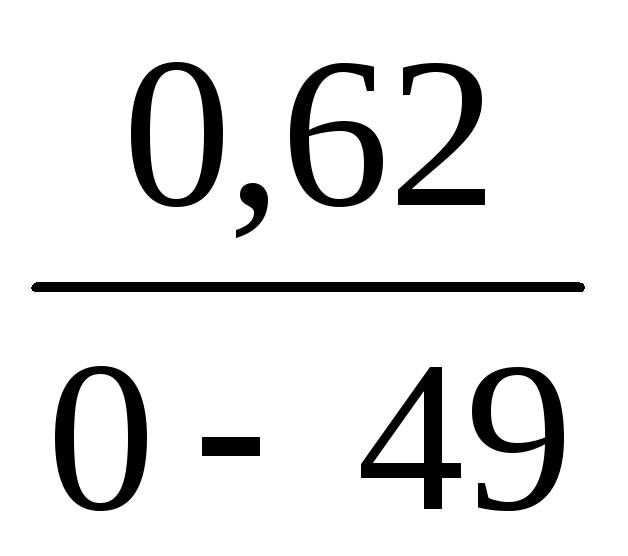

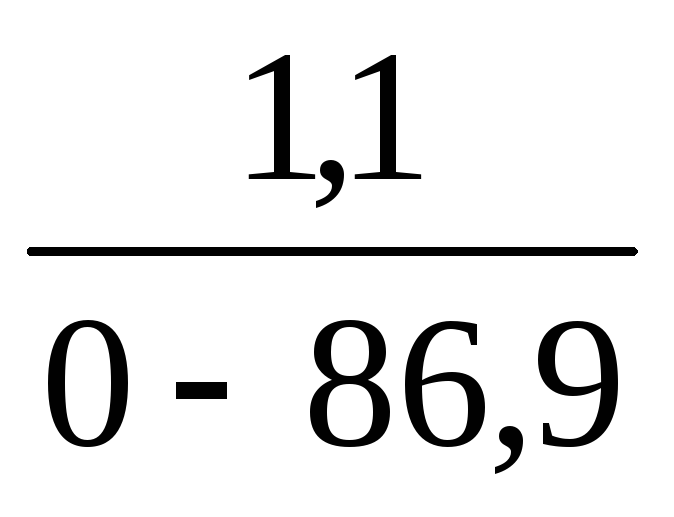

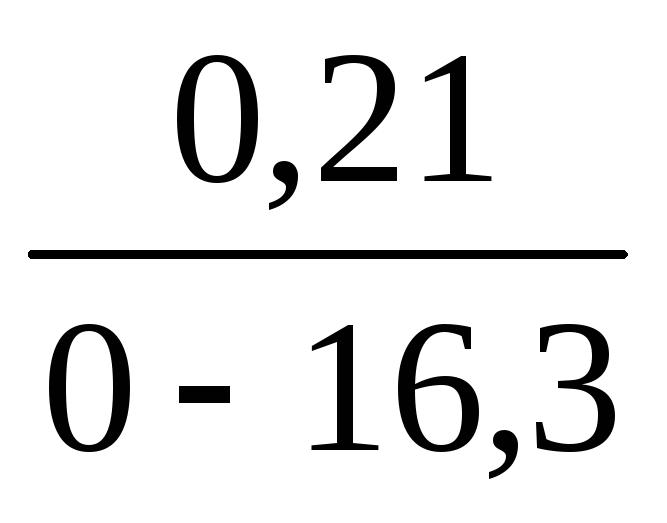

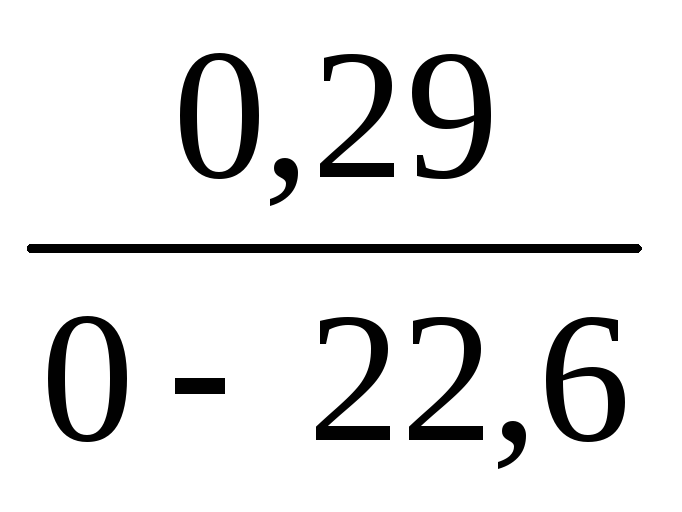

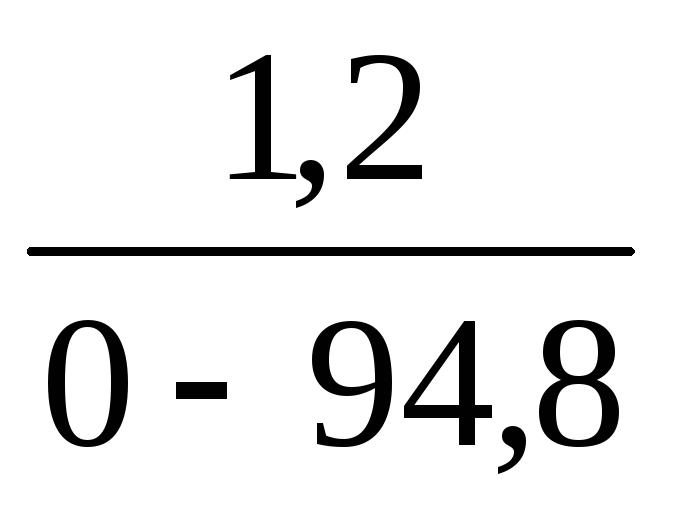

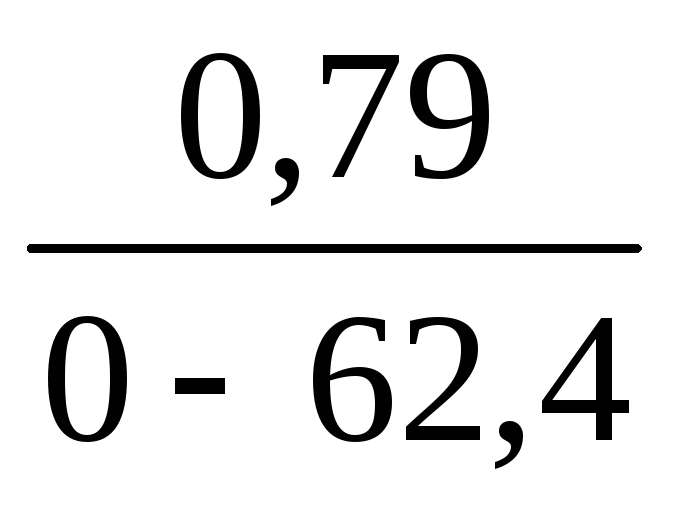

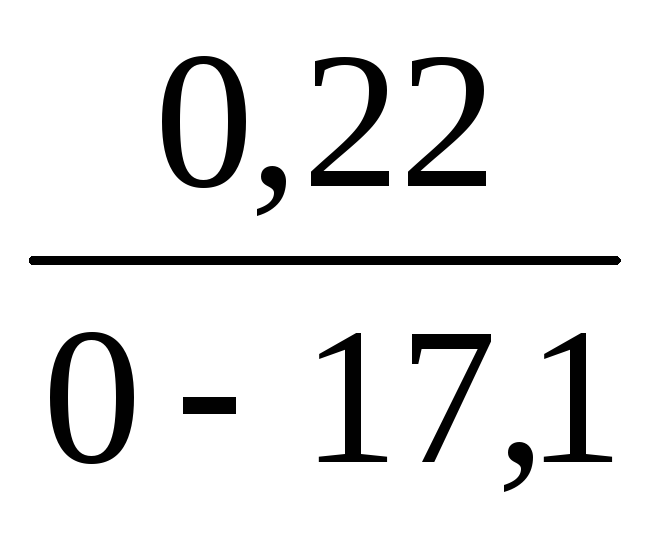

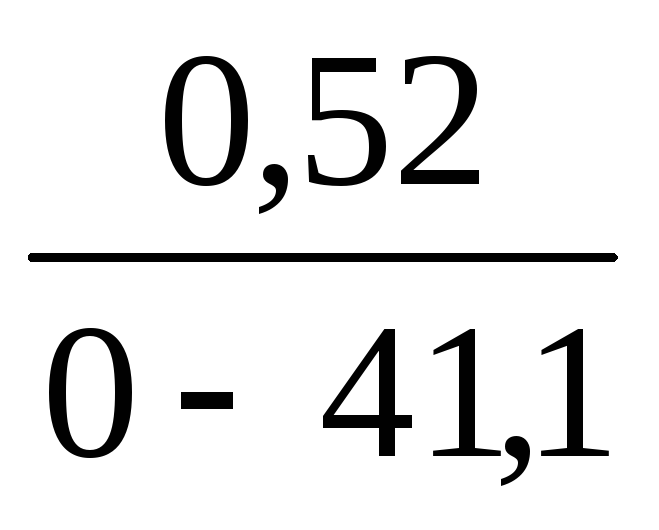

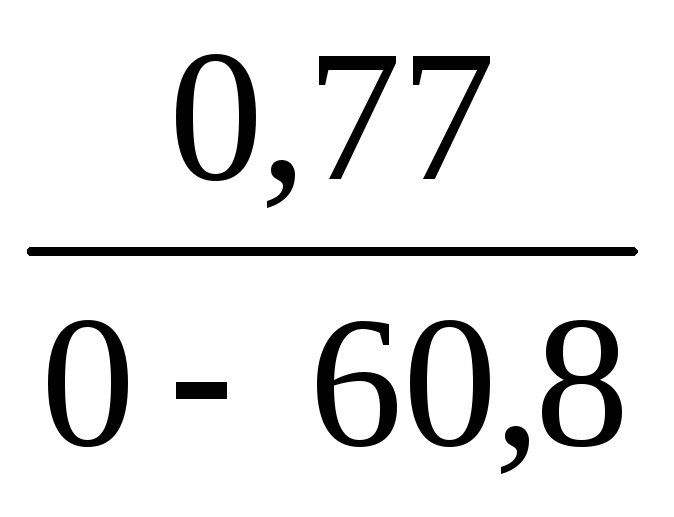

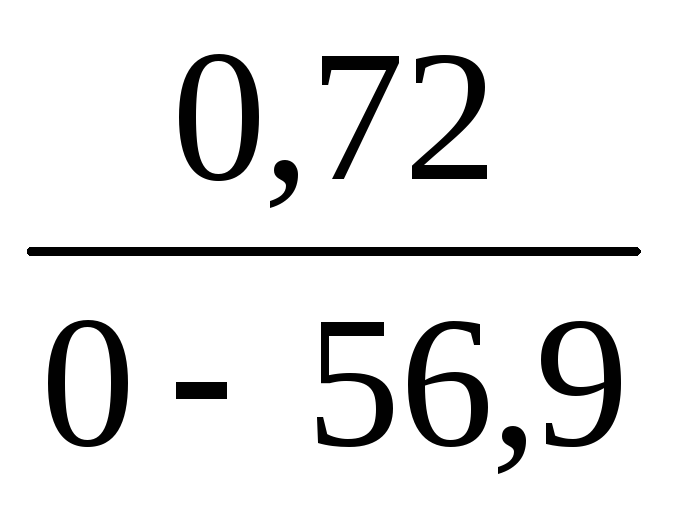

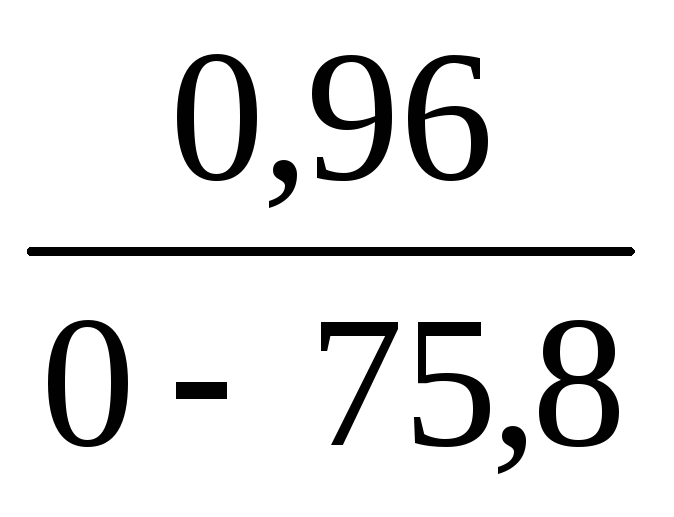

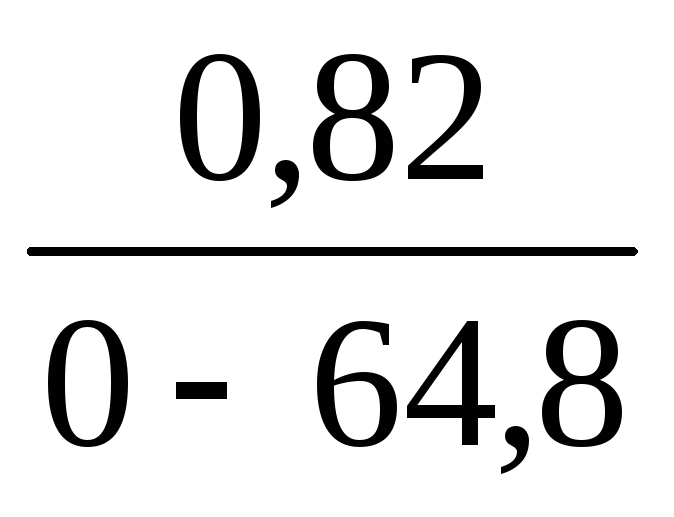

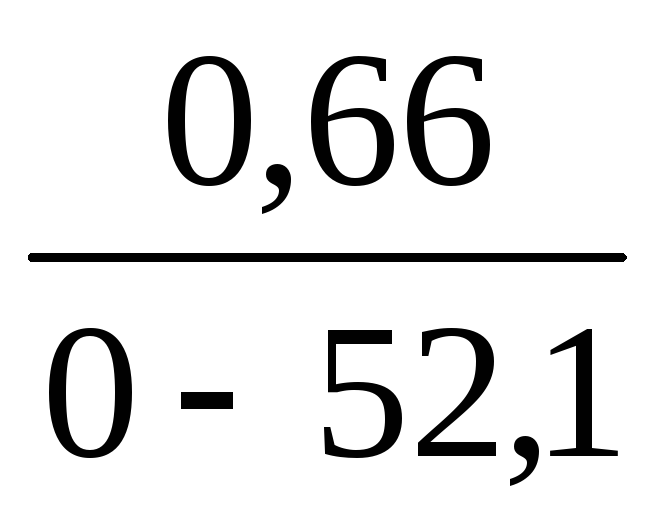

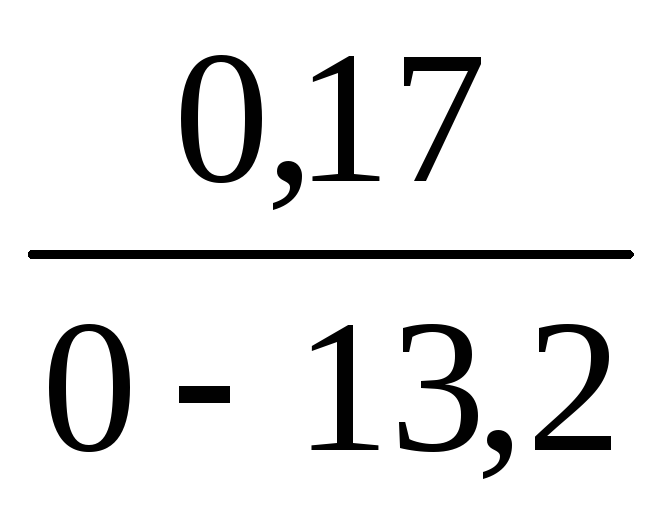

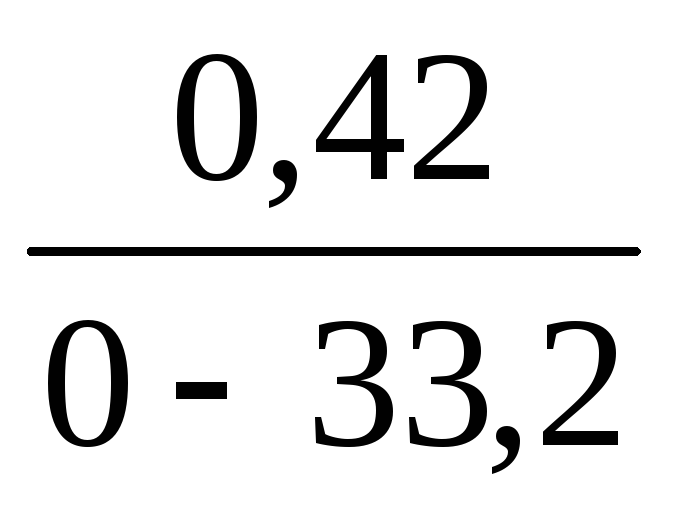

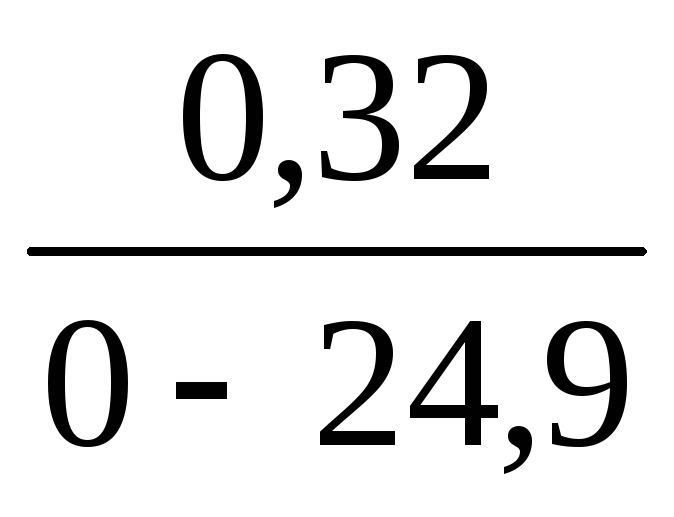

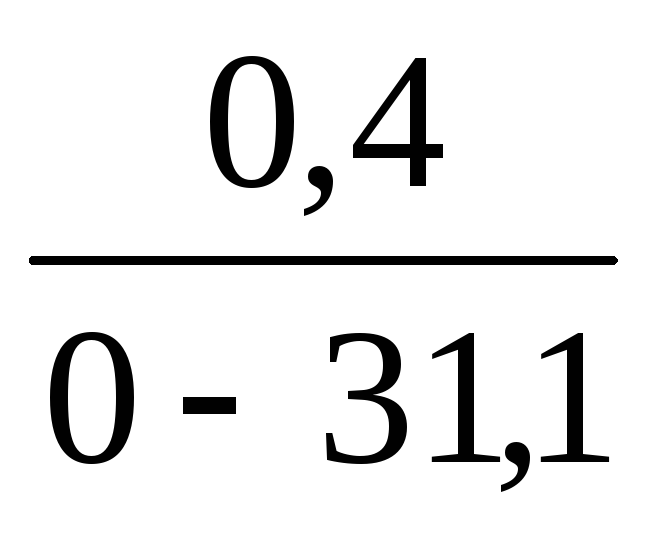

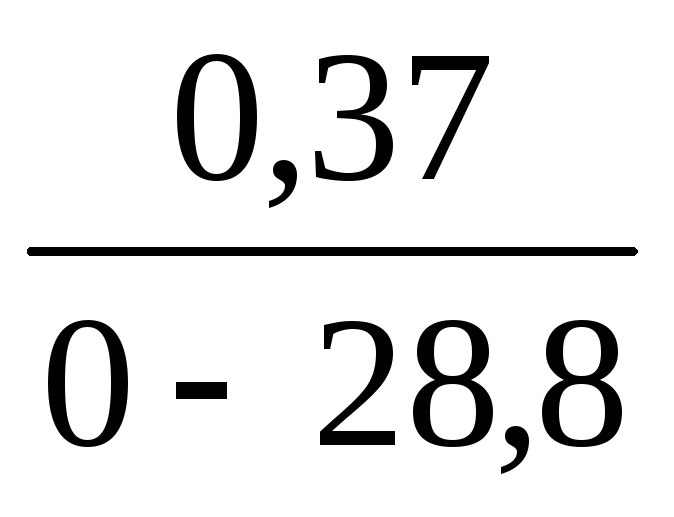

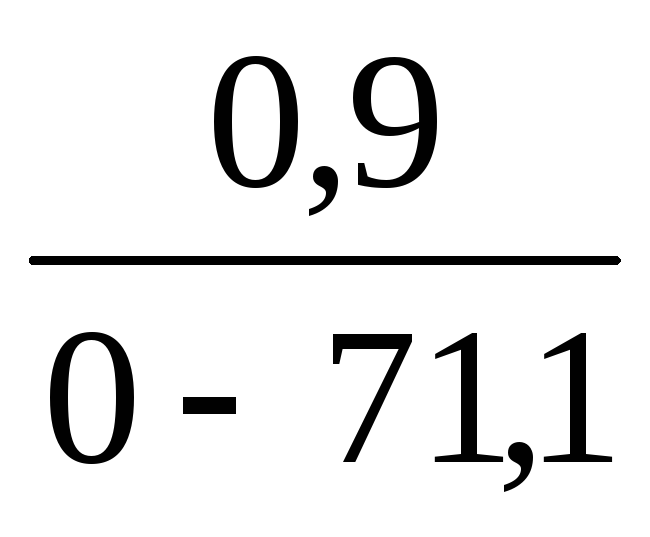

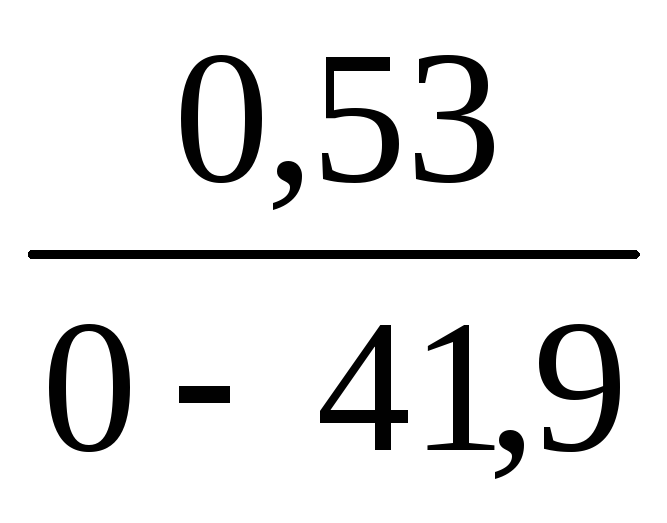

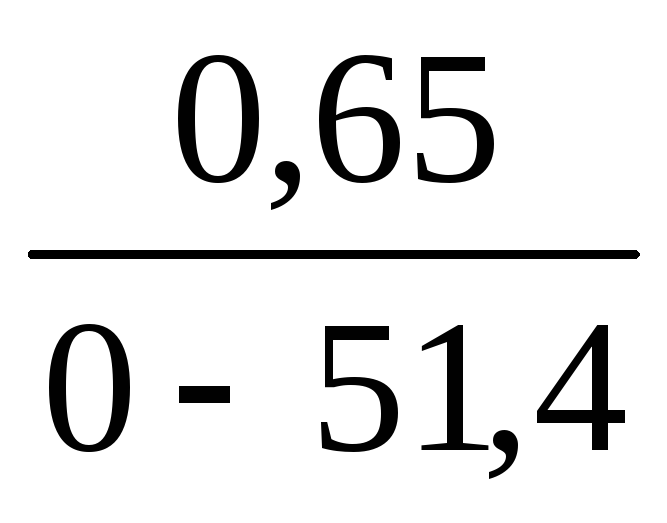

Нормы времени и расценки на 1 м трубопровода

Состав звена	Диаметр	Траншеи
монтажников	труб, мм, до	с распорами		без распор
наружных		Укладка
трубопроводов		на основание	на опоры		на основание	на опоры
5 разр. - 1 4 " - 2	200						1
3 " - 2	300						2
	400						3
	500						4
6 разр. - 1 4 " - 2	600						5
3 " - 3	700						6
	800						7
	900						8
	1000						9
		а	б		в	г	N

ПРИ ИЗОЛЯЦИИ СТЫКОВ И ОТВОДОВ

АРМОПЕНОБЕТОННЫМИ СКОРЛУПАМИ

Состав работы

1. Установка армопенобетонных скорлуп на стыки и отводы с закреплением проволокой и промазкой швов асбестоцементным раствором. 2. Устройство гидроизоляции по армопенобетонной оболочке из трех слоев изола на битуморезиновой мастике. 3. Установка каркаса из проволочной сетки с нарезкой ее по размеру. 4. Оштукатуривание поверхности изоляции стыков и отводов готовым асбестоцементным раствором толщиной 15 см с разравниванием и заглаживанием поверхности.

Таблица 2

Состав звена	Установка армопенобетонных скорлуп с оштукатуриванием поверхности асбестоцементным раствором	Устройство гидроизоляции стыков и отводов по армопенобетонной оболочке	Установка каркакса из проволочной сетки
Изолировщики на термоизоляции 4 разр.	1	-	-
3 "	1	-	-
Изолировщики-пленочники 4 разр.	-	1	-
3 "	-	2	1

СТЫКИ

Таблица 3
